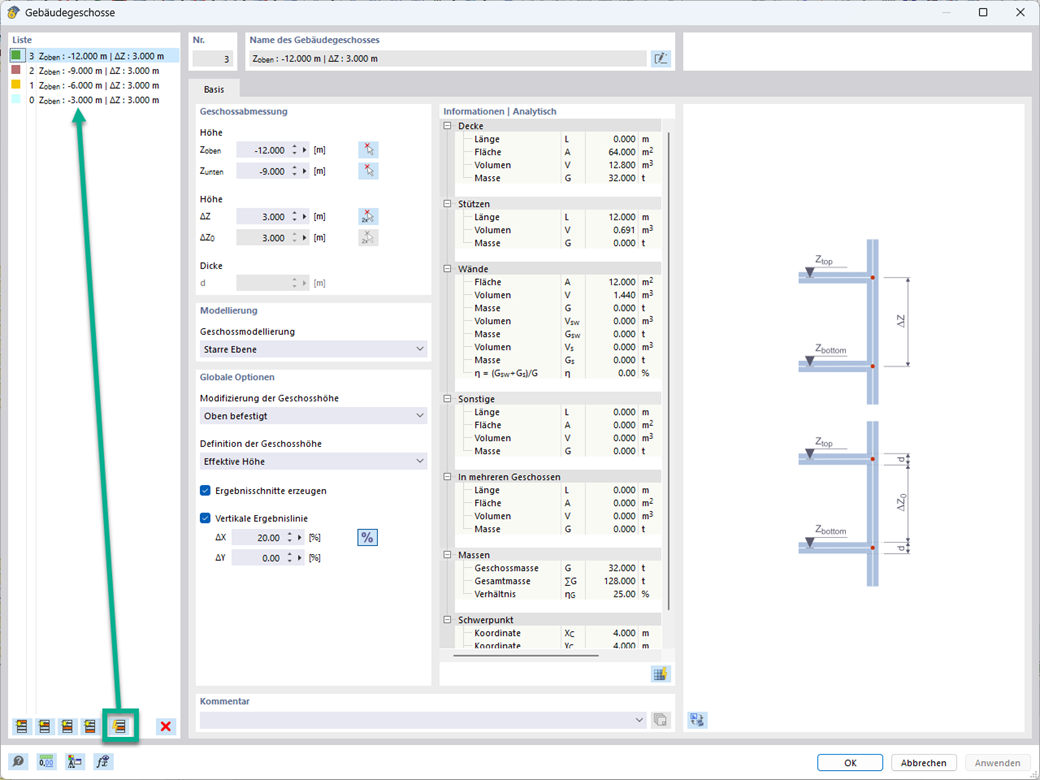

Com o gerador de pisos de edifício do módulo Modelo do edifício, pode optar por criar automaticamente pisos de edifício em função da topologia do modelo.
Tem alguma pergunta?
2024-05-23
Seminário web
2024-06-20
Seminário web
Duração: 00:00:00 min
Duração: 00:52:59 min
Duração: 00:00:00 min
Duração: 00:00:00 min
Duração: 01:07:48 min
Duração: 00:01:55 min
Duração: 00:00:00 min
.png?mw=350&hash=7cd9832dca46f67c5547928b326e89ccaace6638)
O artigo 4.1.8.7 do National Building Code of Canada (NBC) 2020 fornece um procedimento claro para os métodos de análise sísmica. O método mais avançado, o procedimento de análise dinâmica no artigo 4.1.8.12, deve ser utilizado para todos os tipos de estrutura, exceto aqueles que cumprem os critérios definidos em 4.1.8.7. O método mais simples, o Equivalent Static Force Procedure (ESFP) no artigo 4.1.8.11, pode ser utilizado para todas as outras estruturas.
No RFEM 6, a análise sísmica pode ser realizada utilizando os módulos de Análise modal e Análise de espectro de resposta. Após a realização da análise espectral, é possível utilizar o módulo Modelo de construção para apresentar as ações do piso, os desvios entre os pisos e as forças nas paredes de corte.
O Building Model é um dos módulos especiais de solução no RFEM 6. É uma ferramenta muito útil para a modelação e que facilita a criação e manipulação de pisos. O Building Model pode ser activado no início do processo de modelação e posteriormente.
Este artigo irá mostrar como modelar e dimensionar estruturas de cabos no RFEM 6 e no RSTAB 9.
O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
As paredes de corte e as vigas-parede do modelo do edifício estão disponíveis como objetos independentes nos módulos de dimensionamento. Desta forma, é possível uma filtragem mais rápida dos objetos nos resultados, bem como uma melhor documentação no relatório de impressão.
Com o gerador de pisos de edifício do módulo Modelo do edifício, pode optar por criar automaticamente pisos de edifício em função da topologia do modelo.
Para uma análise do espectro de resposta de modelos de edifício, pode apresentar os coeficientes de sensibilidade para as direções horizontais por piso.
Estes números permitem interpretar a sensibilidade dos efeitos de estabilidade.
