Se pretende modelar estruturas complexas ou segmentos delas, pode importar dados de ficheiros DXF, que servem como folhas de fundo no RFEM. O gráfico DXF é colocado no fundo da janela de trabalho como modelo. Esta opção é utilizada para o exemplo para criar um segmento do estádio. Os nós da folha de fundo podem ser selecionados através do ajuste do objeto. Desta forma, a estrutura pode ser criada rapidamente utilizando os pontos de ajuste.

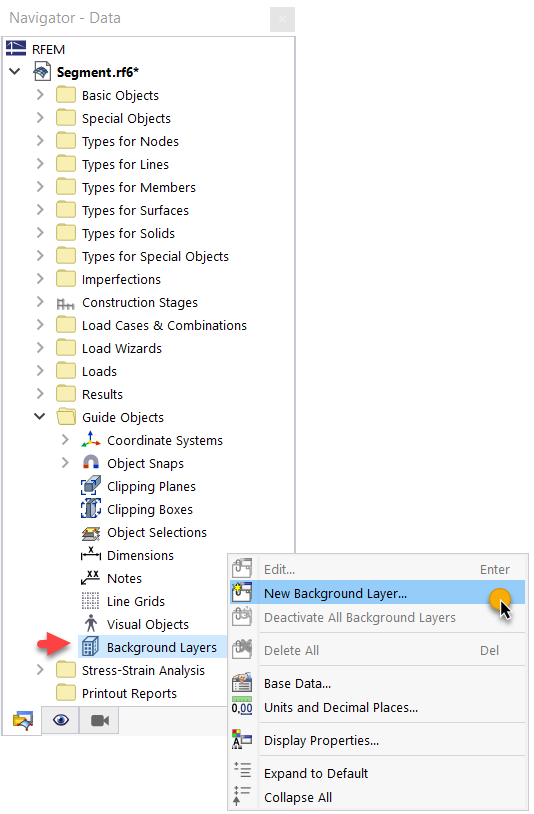

Os diapositivos de fundo são geridos como objetos auxiliares no Navegador de projetos - Dados.

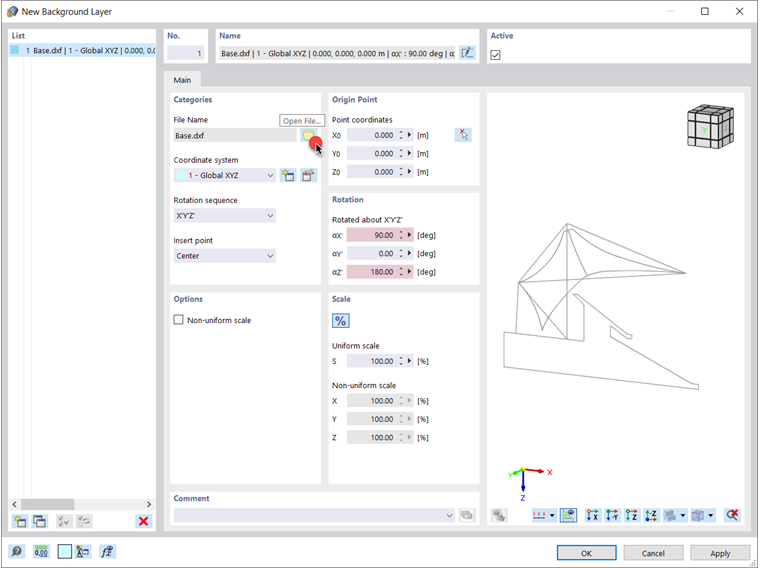

Clique com o botão direito sobre a entrada 'Diapositivos de fundo'. Em seguida, selecione a opção 'Novo diapositivo de fundo' no menu de contexto. Na caixa de diálogo 'Nova folha de fundo', pode importar o ficheiro DXF utilizando o botão 'Abrir ficheiro' (
). Quando tiver importado o ficheiro DXF, pode ajustá-lo em conformidade na caixa de diálogo - por exemplo, mover, rodar ou dimensionar o ficheiro.

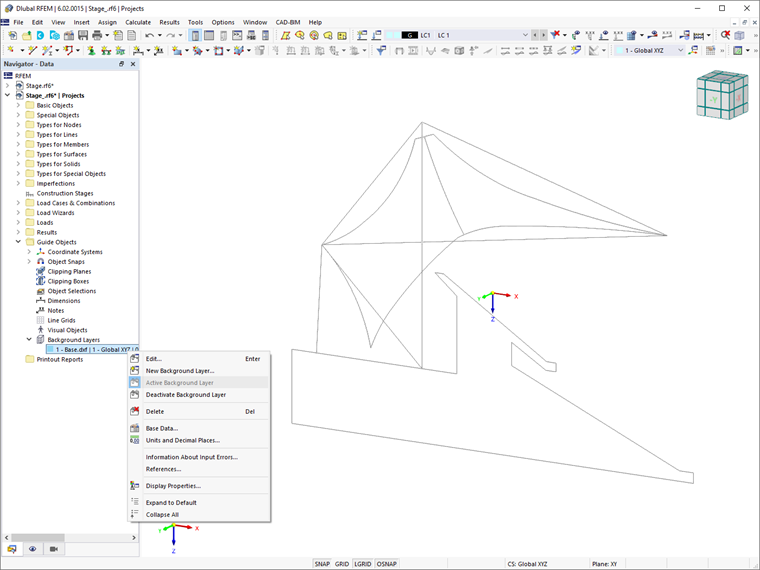

Assim que tiver inserido os dados DXF no RFEM e definido como ativo (ver imagem Folha de fundo no RFEM), pode começar a modelar os elementos individuais do segmento.
