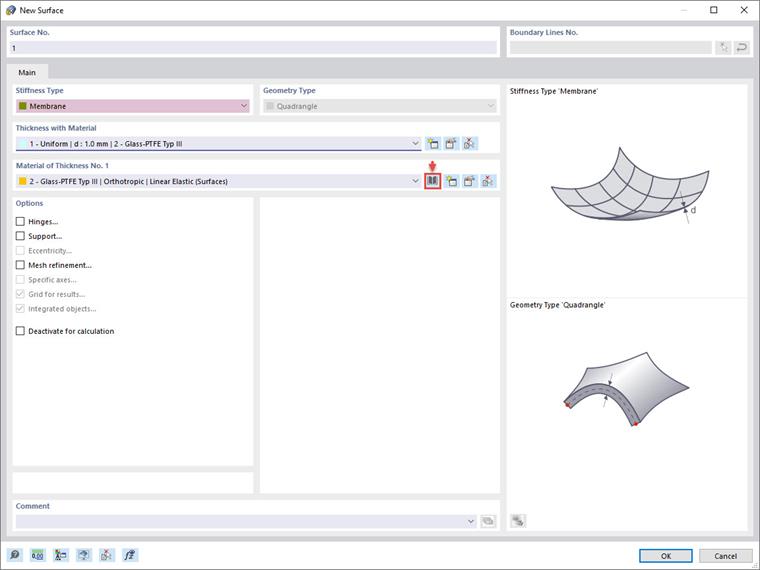

A membrana pode agora ser modelada com as bordas da membrana definidas. Para tal, deve ser criado um quadrângulo utilizando o botão
na barra de ferramentas. Defina o tipo de rigidez 'Membrana ' para esta superfície.
A espessura de referência da membrana é definida automaticamente através da seleção do material Glass-PTFE Type III na biblioteca.

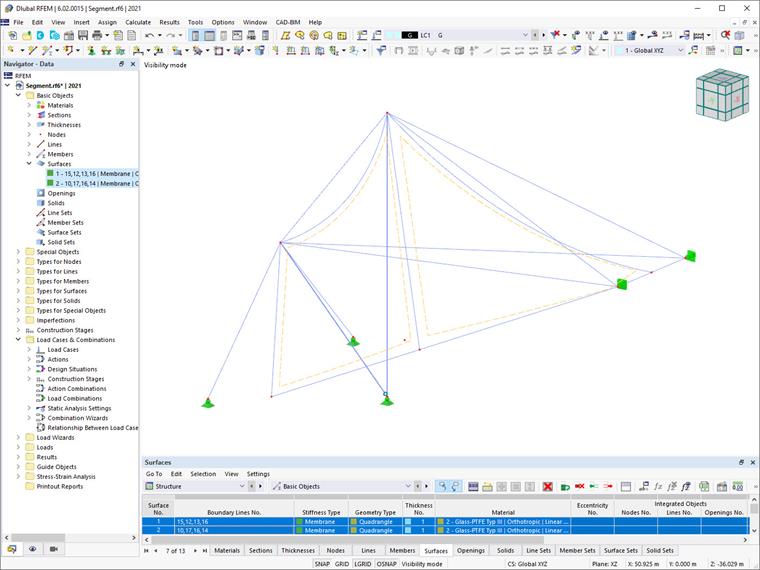

A superfície da membrana pode agora ser posicionada entre as linhas de borda, como apresentado na imagem image032497 Posicionamento da membrana .

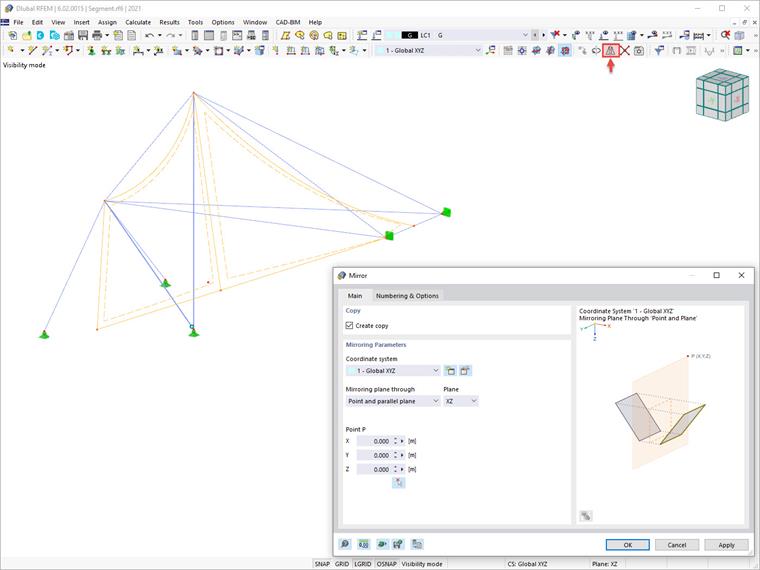

Para obter a membrana completa, selecione as superfícies que acabou de definir com as barras associadas e depois espelhe-as utilizando o botão
na barra de ferramentas.

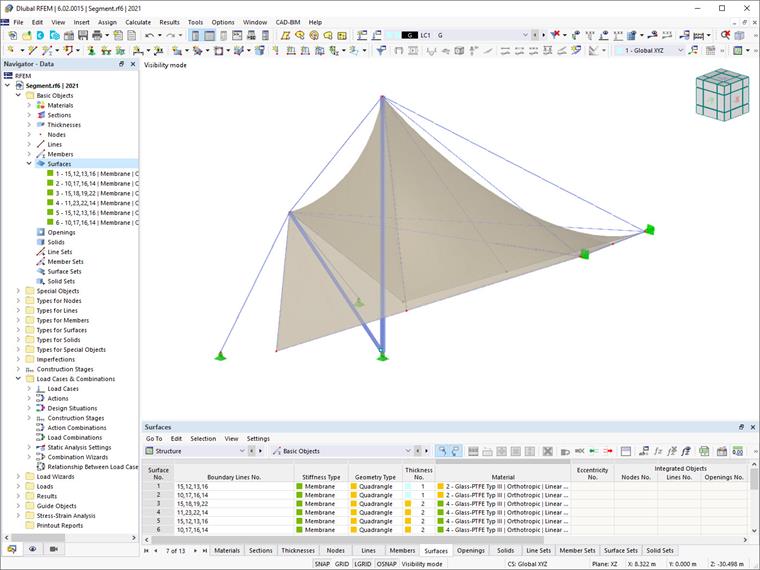

Desta forma, a membrana é completamente modelada como apresentado na imagem image032499 Membrana .
