Pokud chcete modelovat složité konstrukce nebo jejich části, můžete importovat data ze souborů DXF, které slouží v programu RFEM jako hladiny na pozadí. Přitom se grafika DXF umístí jako šablona na pozadí pracovního okna. Tuto volbu použijeme pro náš příklad k vytvoření segmentu stadionu. Uzly z hladiny na pozadí lze vybrat pomocí funkce pro uchopení objektu. Konstrukci lze takto rychle vytvořit pomocí úchopových bodů.

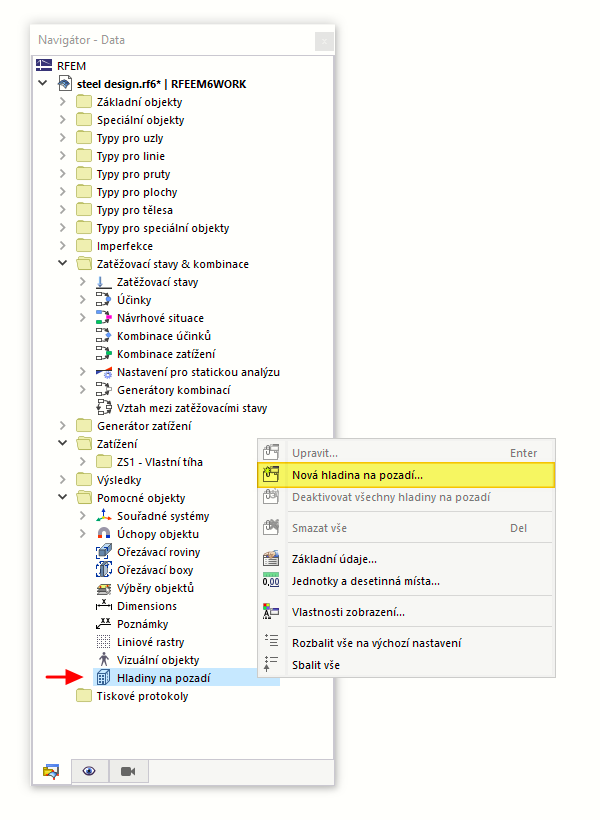

Hladiny na pozadí se spravují jako Pomocné objekty v Navigátoru - Data.
Pravým tlačítkem myši klikněte na položku 'Hladiny na pozadí'. Poté v místní nabídce vyberte možnost 'Nová hladina na pozadí'. V dialogu 'Nová hladina na pozadí' můžete načíst soubor DXF pomocí tlačítka 'Otevřít soubor' (
). Jakmile importujete soubor DXF, můžete ho v dialogu podle potřeby upravit - například ho posunout, natočit nebo změnit jeho velikost.

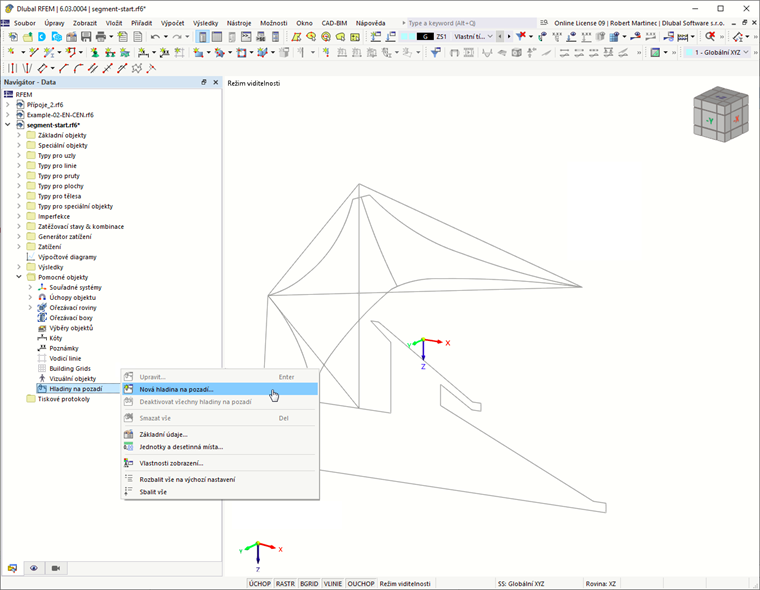

Jakmile jsou DXF data vložena do programu RFEM a nastavena jako aktivní (viz obrázek Hladiny na pozadí v programu RFEM), můžete začít modelovat jednotlivé prvky segmentu.
