如果想要对复杂的结构或者结构的分段进行建模，可以从 DXF 文件 导入数据，该文件在 RFEM 中充当背景膜。 DXF 图形作为模板放置在工作窗口的背景中。 本示例中使用该选项来创建体育馆的一部分。 背景箔的节点可以通过对象捕捉来选择。 这样，可以使用捕捉点快速创建结构。

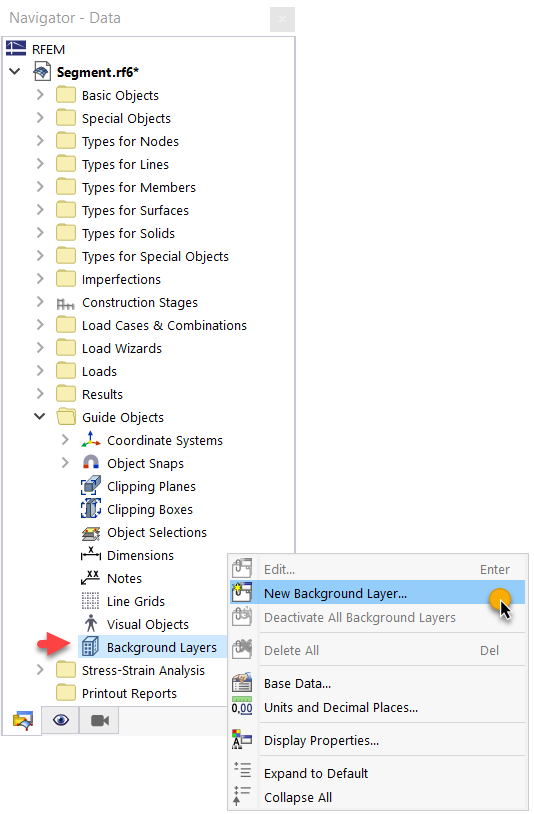

在 导航器 - 数据 中，背景幻灯片作为辅助对象进行管理。
右键点击'背景幻灯片'。 然后在右键菜单中选择'新建背景幻灯片'。 在'新建背景箔'对话框中，您可以使用'打开文件'(
) 按钮导入 DXF 文件。 导入 DXF 文件后，可以在对话框中进行相应调整，例如移动、旋转或缩放文件。
03

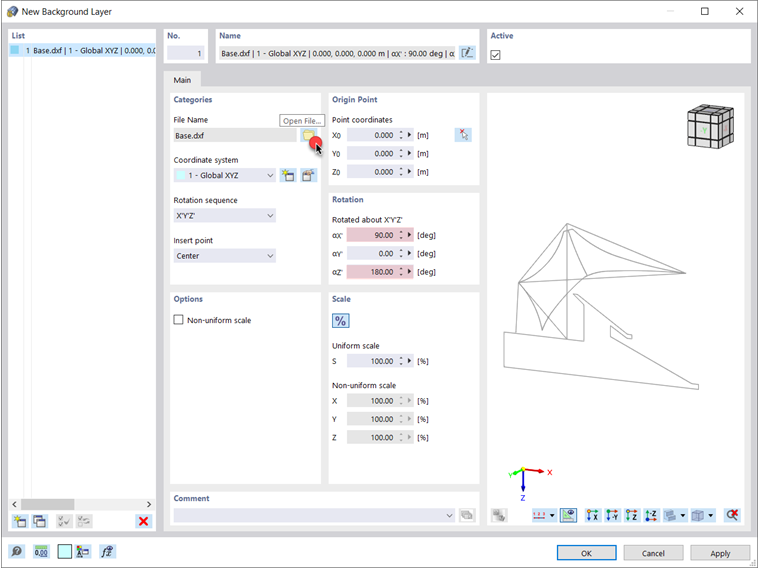

新建背景层
只要在 RFEM 中插入 DXF 数据并将其设置为激活（见图 背景箔在 RFEM 中），您就可以开始对管段的单个单元进行建模。
04

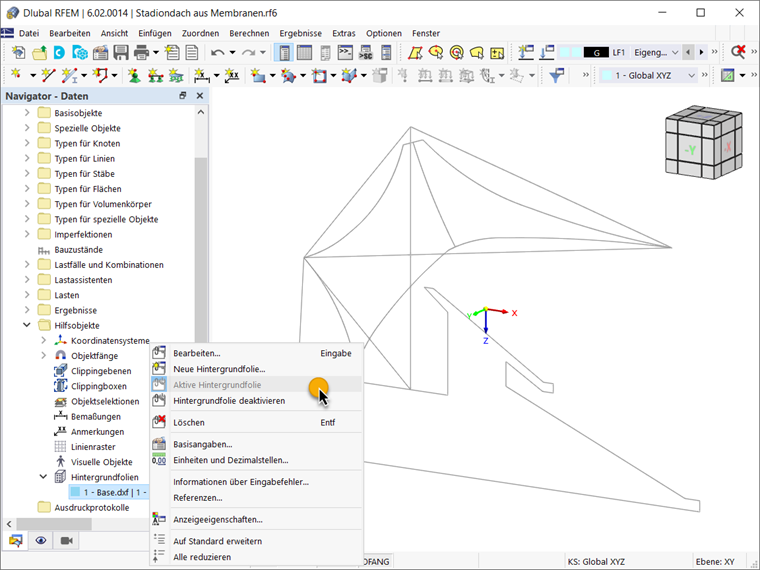

RFEM 中的背景幻灯片
