Wenn Sie komplexe Strukturen oder Segmente davon modellieren möchten, können Sie Daten aus DXF-Dateien importieren, die in RFEM als Hintergrundfolien dienen. Dabei wird die DXF-Grafik als Vorlage in den Hintergrund des Arbeitsfensters gelegt. Diese Option wird für das Beispiel verwendet, um ein Segment des Stadions zu erstellen. Die Knoten der Hintergrundfolie können über den Objektfang selektiert werden. So lässt sich die Struktur über die Fangpunkte schnell erstellen.
Hintergrundfolien werden als Hilfsobjekte im Navigator - Daten verwaltet.

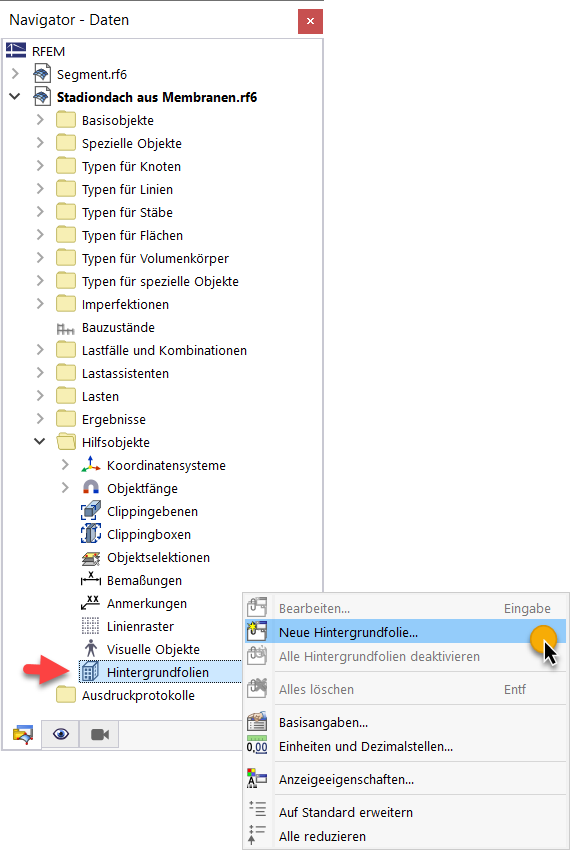

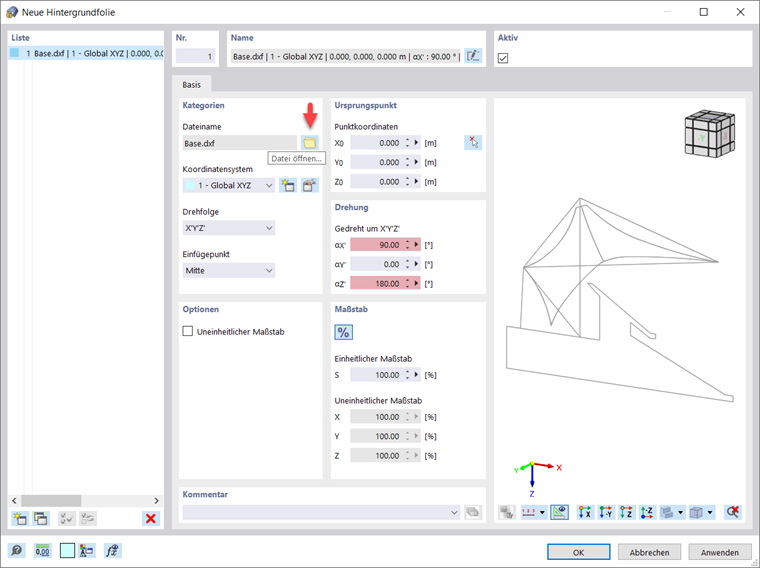

Klicken Sie den Eintrag 'Hintergrundfolien' mit der rechten Maustaste an. Im Kontextmenü wählen Sie dann die Option 'Neue Hintergrundfolie' aus. Im Dialog 'Neue Hintergrundfolie' können Sie die DXF-Datei über die Schaltfläche 'Datei öffnen' (
) importieren. Wenn Sie die DXF-Datei importiert haben, können Sie diese im Dialog entsprechend anpassen – beispielsweise verschieben, drehen oder skalieren.
Sobald Sie die DXF-Daten in RFEM eingefügt und aktiv gesetzt haben (siehe Bild Hintergrundfolie in RFEM), können Sie mit der Modellierung der einzelnen Elemente des Segments beginnen.
