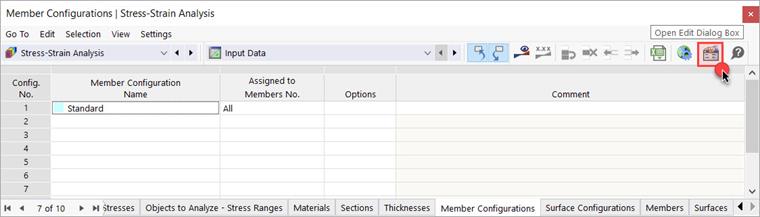

Se o módulo 'Análise tensão-deformação' está ativado, a categoria de tabela 'Análise tensão-deformação' fica disponível. Aqui pode definir as configurações de barra e configurações de superfície , entre outras coisas. Os parâmetros de configuração podem ser acedidos através do 'botão ' (
) na barra de ferramentas da tabela.
No diálogo de edição das configurações, pode especificar quais as tensões que devem ser calculadas e que tensões limite se aplica em cada caso. Seleccione uma configuração existente a partir da lista ou utilize o botão
para criar uma nova configuração.
Configuração de barra
No caso de uma configuração de barra, pode especificar no separador 'Base' para cada tipo de tensão se a tensão limite normal, de corte limite ou de comparação limite deve ser utilizada como referência. No entanto, também é possível especificar uma tensão limite definida pelo utilizador. A tensão equivalente de von Mises é utilizada como exemplo para a análise do segmento. A fórmula correspondente é apresentada na parte direita da caixa de diálogo.
Em seguida, é possível atribuir a configuração às barras individualmente. Para fazer isso, utilize a função de atribuição através do botão
na secção 'Atribuído à barra nº' (canto superior direito da caixa de diálogo).
Configuração de superfície

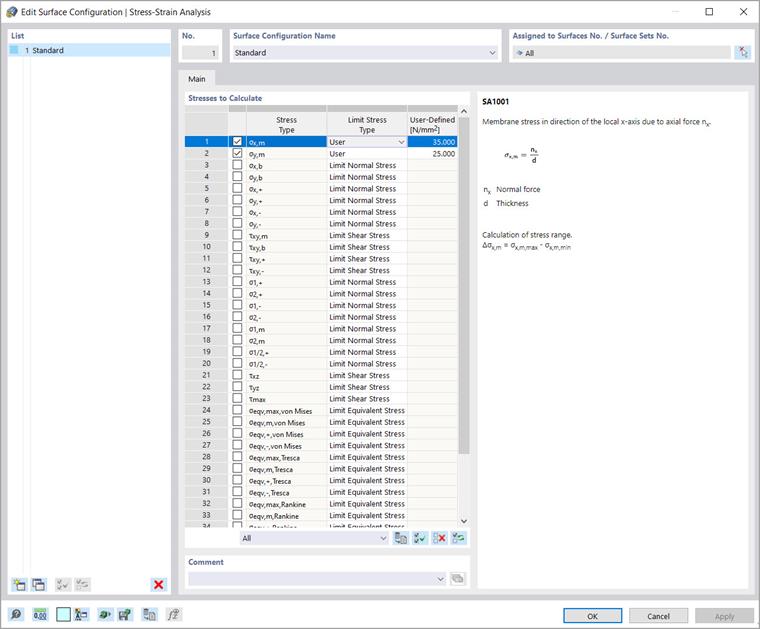

Da mesma forma, pode especificar as superfícies na caixa de diálogo 'Editar configuração de superfície'. Aqui pode especificar, por exemplo, que as tensões de membrana são examinadas a partir da força normal na direção dos eixos x e y locais e definir a tensão limite com a qual as tensões existentes devem ser comparadas.
