对膜建模

现在可以使用定义的膜边缘对膜进行建模。 为此请使用工具栏中的 按钮创建一个四边形。 为此面设置刚度类型 '膜 '。

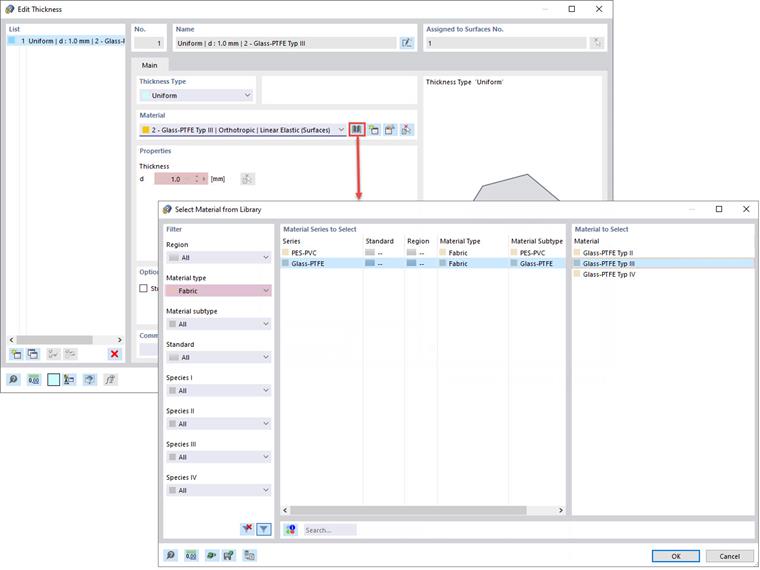

膜的参考厚度是通过在库中选择材料 Glas-PTFE Type III 自动设置。

现在可以将膜面定位在边缘线之间，如图image032497 定位膜所示。

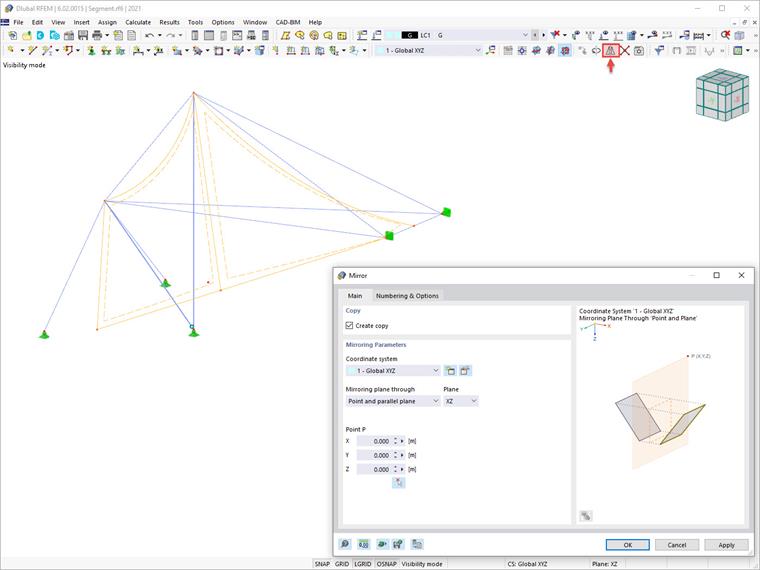

要获取整个膜面，请选择刚刚定义的面及其关联的杆件，然后使用工具栏中的 按钮进行镜像。

这样膜的模型就完成了，如图 image032499 Membrane 所示。
