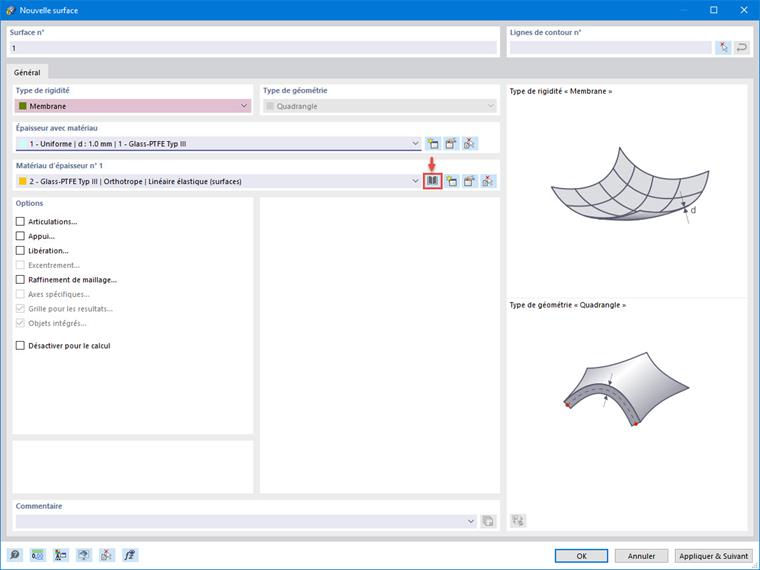

Les contours de la membrane étant définis, la membrane peut maintenant être modélisée. Pour ce faire, créez un quadrangle à l'aide du bouton
de la barre d'outils. Définissez le type de rigidité « Membrane » pour cette surface.

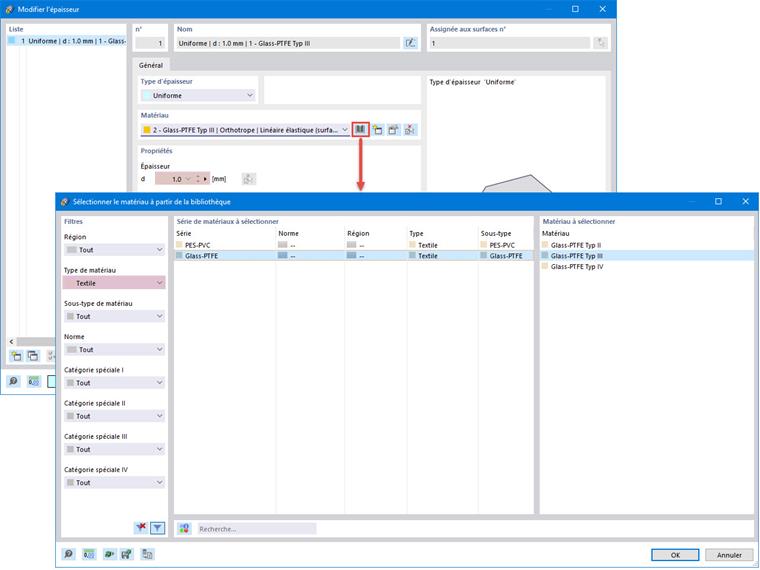

L'épaisseur de référence de la membrane est définie automatiquement en sélectionnant le matériau Glass-PTFE Type III dans la bibliothèque.
La surface de la membrane peut maintenant être positionnée entre les lignes de contour, comme le montre l'image Positionnement de la membrane.

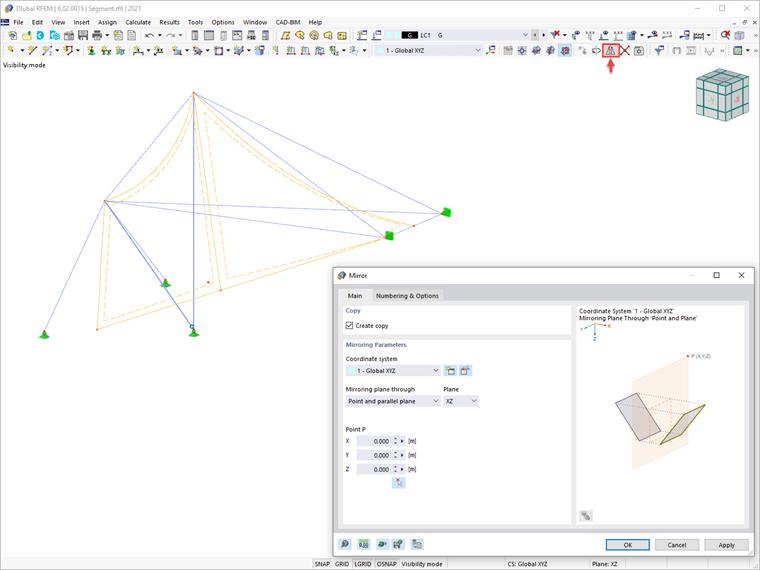

Pour obtenir la membrane entière, sélectionnez les surfaces que vous venez de définir avec les barres associées, puis effectuez une symétrie à l'aide du bouton
de la barre d'outils.

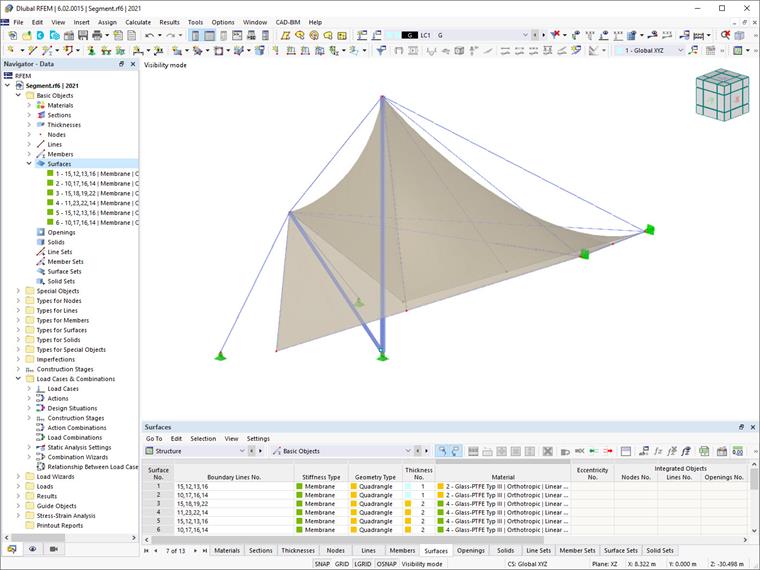

La membrane est ainsi complètement modélisée comme le montre l'image Membrane.
