Após inserir uma Componente no modelo, as suas propriedades e parâmetros podem ser verificados e ajustados no diálogo Componente. Este diálogo serve como máscara de entrada central para a parametrização de uma única componente e permite a atribuição aos objetos do modelo correspondentes.
Além de uma pré-visualização da componente, estão disponíveis várias definições que podem variar dependendo da respetiva série de componentes e do seu tipo de atribuição. As propriedades associadas são automaticamente assumidas da série de componentes selecionada.
O diálogo de uma componente está dividido nos separadores Base e Parâmetros.

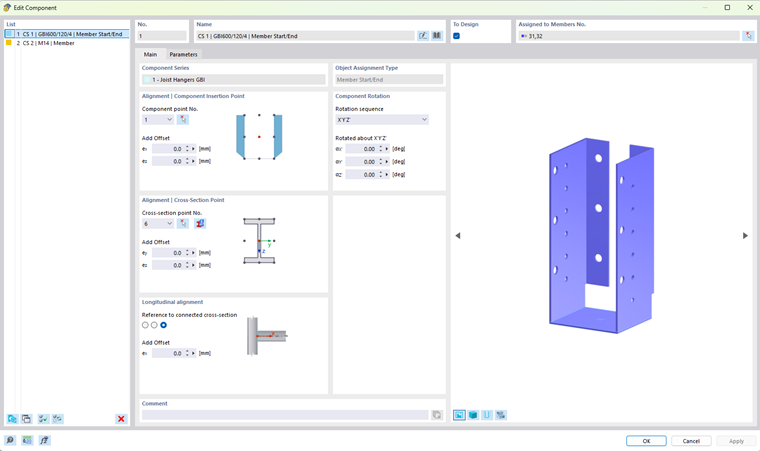

Secções no separador 'Base'
| Série de componentes | Série de componentes associada |
| Tipo de atribuição de objeto | Tipo de objeto ao qual a componente é atribuída |
| Rotação da componente | Rotação ajustável da componente |
| Alinhamento | Definições adicionais para o alinhamento da componente |

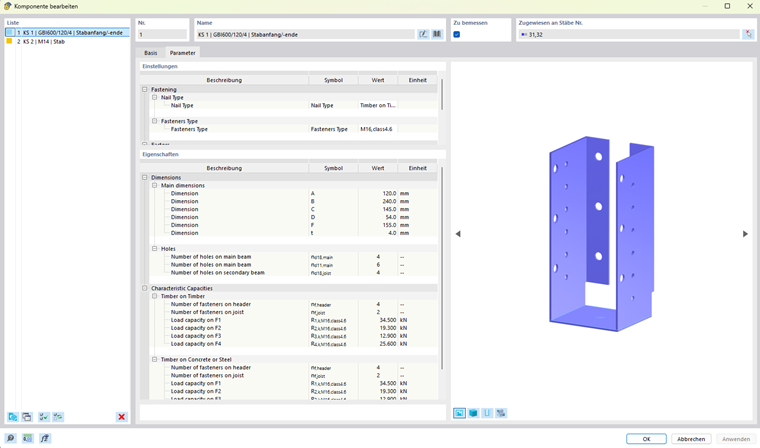

Secções no separador 'Parâmetros'
| Definições | Definições alteráveis |
| Propriedades | Parâmetros da componente |
Os dois separadores são descritos detalhadamente nos capítulos seguintes. São explicadas tanto as definições para o posicionamento e alinhamento da componente como os vários grupos de parâmetros e o seu significado.
