Geral

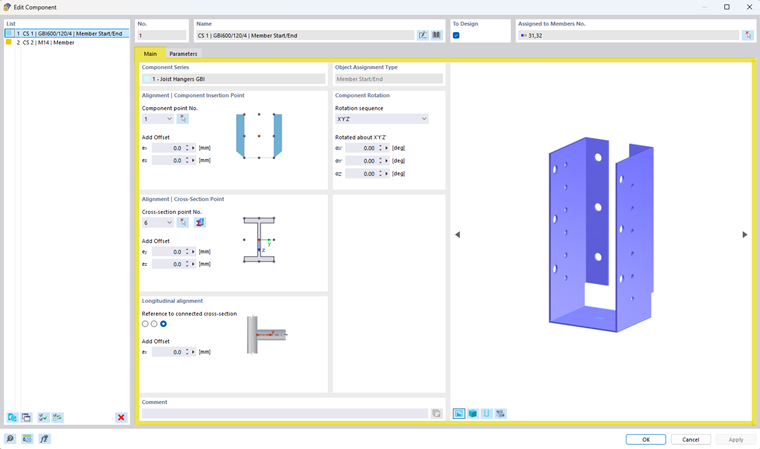

As configurações no separador Base estão divididas em várias secções.

Configuração Componente | Separador Geral

Série de componentes

Nesta área, é exibida a série de componentes de onde provém o componente selecionado.

Tipo de atribuição de objeto

O tipo de atribuição de objeto define a qual objeto do modelo o componente é atribuído.

Dependendo da série de componentes, são possíveis, por exemplo, as seguintes atribuições:

• Barra
• Início da barra
• Extremidade de barra
• Início/Extremidade de barra

O tipo de atribuição de objeto é predefinido pela série de componentes e determina os campos de entrada disponíveis, bem como a posição do componente no modelo.

Rotação do componente

Com as configurações de rotação do componente, a orientação do componente pode ser ajustada.

Estão disponíveis os seguintes parâmetros:

• Sequência de rotação
  • Seleção da ordem pela qual as rotações são executadas (por exemplo, X'Y'Z')
• Rotações
  • αX'
  • αY'
  • αZ'

Os ângulos podem ser especificados em graus.

Alinhamento | Ponto de inserção do componente

Nesta secção, é definido o ponto de inserção do componente em relação ao objeto atribuído. Estão disponíveis as seguintes configurações:

• N.º do ponto do componente
  • Seleção do ponto de inserção do componente:
    • Através da seleção na imagem de pré-visualização ou através da lista de seleção
• Adicionar desvio
  • Definição de um desvio adicional do componente através das coordenadas:
    • e_x
    • e_z

A representação esquemática mostra o ponto de inserção do componente atualmente selecionado.

Alinhamento | Ponto da secção

Nesta secção, é definida a posição do componente em relação à secção da barra atribuída.

Estão disponíveis as seguintes configurações:

• N.º do ponto da secção
  • Seleção de um ponto de referência definido da secção
    • Através da seleção na imagem de pré-visualização ou através da lista de seleção
• Adicionar desvio
  • Desvio adicional em
    • e_y
    • e_z

Pode também navegar diretamente para os valores da secção através do botão .

A representação esquemática mostra a posição do ponto da secção selecionado.

Alinhamento longitudinal

O alinhamento longitudinal define a orientação do componente ao longo da barra atribuída.

Aqui pode ser definido a qual secção ligada o componente se deve referir. Adicionalmente, pode ser definido um desvio na direção da barra através do parâmetro e_x.
