Componentes Personalizados

Componentes personalizados permitem criar as suas próprias séries de componentes e utilizá-las no RFEM 6. Além das séries disponibilizadas no Centro Dlubal, podem também ser integradas lógicas de dimensionamento específicas da empresa e verificações detalhadas.

Pré-requisitos

Para a criação e o cálculo de componentes personalizados, é necessário o seguinte:

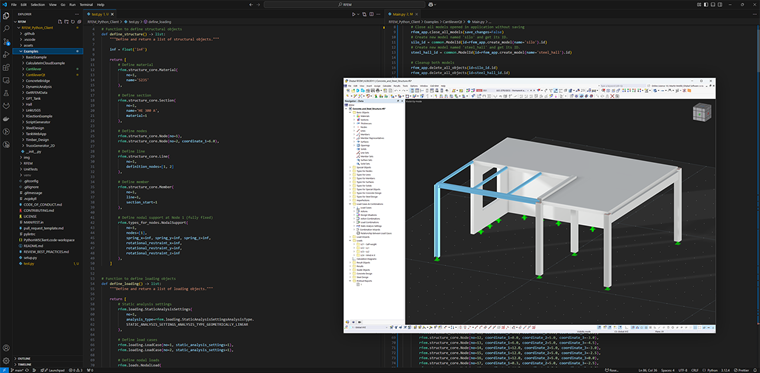

• Subscrição Basic da Dlubal API
• Criar chave API no Extranet
• Integrar chave API no RFEM

Criar chave API no Extranet

1. Abrir o Extranet
2. Navegar para API & Cloud → API II → My API Keys
3. Selecionar Create new API key
4. Atribuir um nome e gerar a chave
5. Guardar

Integrar chave API no RFEM

1. Abrir o RFEM
2. Abrir o menu Ver → Consola
3. Selecionar Python | Dlubal API | gRPC
4. Selecionar o símbolo de chave
5. Introduzir a chave API (Nome + Chave)
6. Confirmar

A chave é guardada num ficheiro config.ini.

Criar componente personalizado

Pode ativar a introdução de um componente personalizado da seguinte forma:

1. Abra o diálogo Séries de componentes.
2. Ative a opção Personalizado.

Desta forma, todos os campos de introdução são desbloqueados.

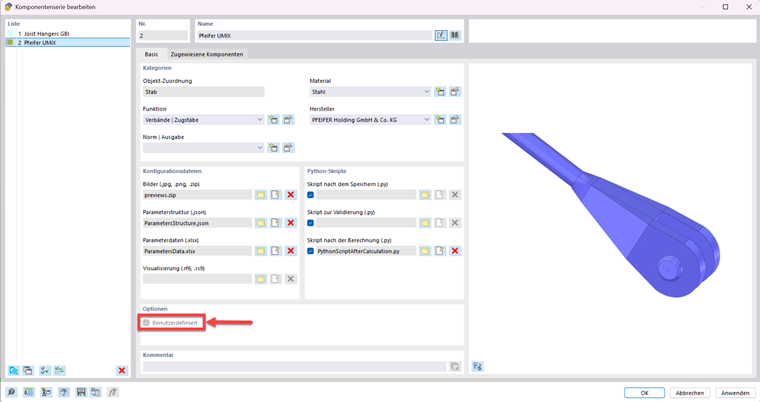

Ativar opção personalizada na caixa de diálogo

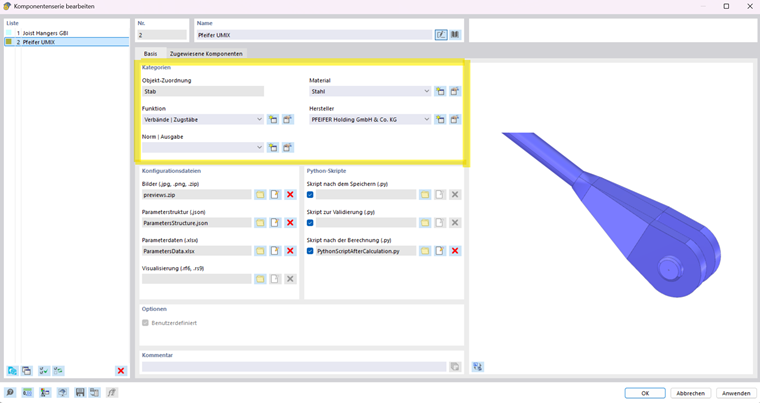

Categorias (Metadados)

Parâmetro de série de componentes | Guia Geral | Categorias

• Tipo de atribuição (p. ex., atribuição de objeto)
• Fabricante / Novo fabricante
• Normas e saída
• Função / Categoria
• Material

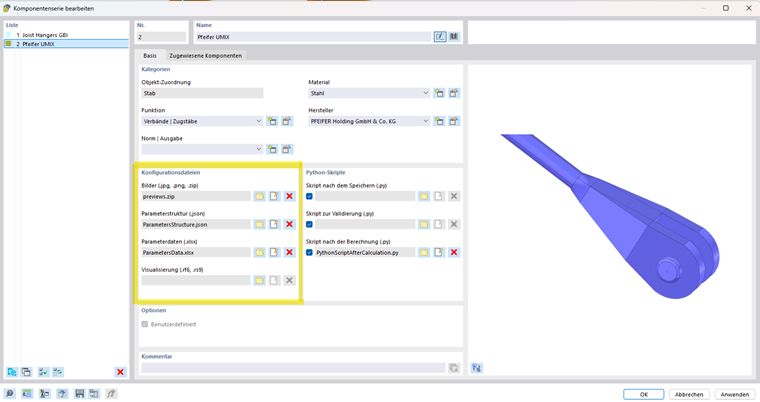

Ficheiros de configuração (Ficheiros)

Parâmetro de série de componentes | Separador Geral | Ficheiros de configuração

1. Imagens

• Adicionar imagens quaisquer ou esboços do sistema
• Objetivo: representação visual do componente

2. Estrutura de parâmetros (Ficheiro JSON)

• Agrupamento da estrutura de entrada
• Definição da atribuição de parâmetros

Campos importantes:

Podem ser adicionados outros grupos conforme necessário.

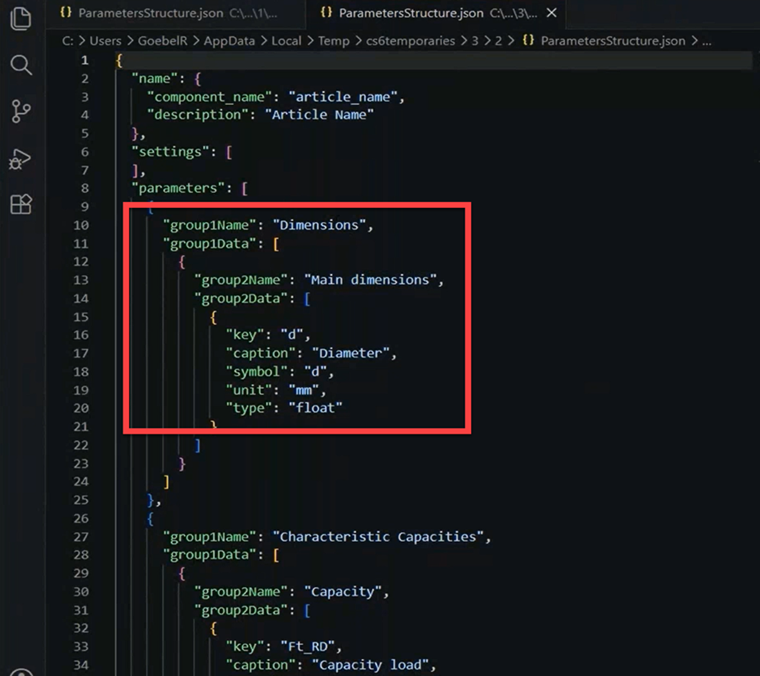

Estrutura de parâmetros para componentes definidos pelo usuário

3. Dados de parâmetros (Ficheiro Excel)

• Os dados definem a estrutura de parâmetros.
• Cada linha deve ter um nome exclusivo.
• As colunas são definíveis livremente, mas devem ser utilizadas de forma consistente.

4. Visualização (Ficheiro RFEM 6)

• Permite a visualização detalhada na janela de trabalho do RFEM
• O componente também pode ser criado sem ficheiro de visualização

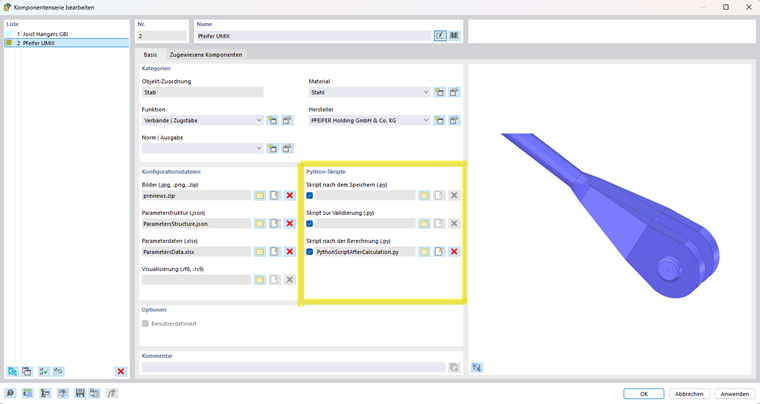

Scripts Python (Script após o cálculo)

Parámetro de série de componentes | Guia Base | Scripts Python

O Script após o cálculo controla as verificações do componente.

Função: define_design_checks

• Definição das categorias de verificação
• Tipo = Exibição no RFEM (livremente selecionável)
• Descrição, categoria e subcategoria livremente definíveis

Função: evaluate_single_check

• Transferência das utilizações para o RFEM

Função: setup_component_series_data()

• Execução da verificação
• Leitura dos parâmetros através de properties_parameters
• A chave deve ser idêntica à do JSON e Excel
• É necessário um tipo consistente entre a definição e a avaliação

Guardar e reutilizar o componente no Centro Dlubal

Pode guardar um componente personalizado como modelo para o utilizar também noutros projetos.

Proceda da seguinte forma:

1. Clique no botão na parte inferior do diálogo Séries de componentes.
2. Aparece a janela 'Guardar série de componentes' com a pasta de destino sugerida Documentos → Dlubal Software → Component Series.
3. Defina um nome de ficheiro e confirme, clicando no botão Guardar.

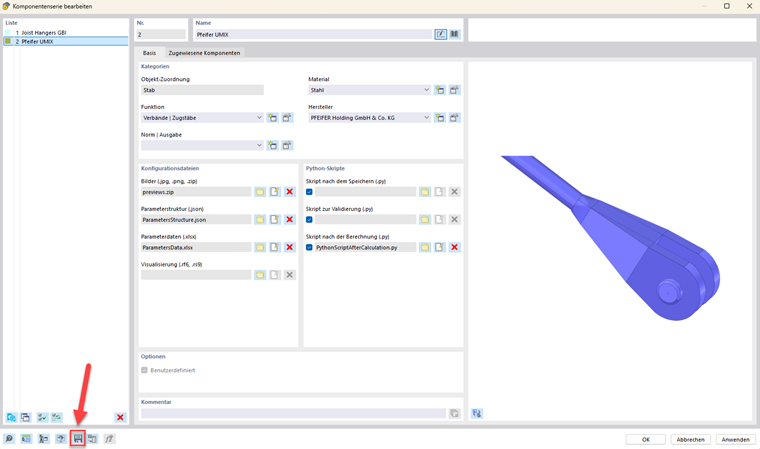

Salvar componente definido pelo utilizador

Os componentes personalizados são adicionados no Centro Dlubal na categoria Séries de componentes. Na entrada Proprietário → Personalizado, pode selecionar o componente adequado e atribuí-lo a uma barra.

Em alternativa, utilize o botão na parte inferior do diálogo Séries de componentes para importar o componente de um ficheiro.
