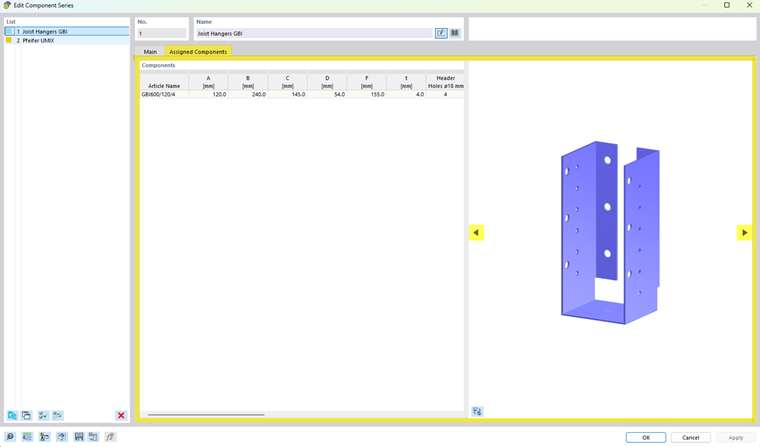

Na guia Componentes atribuídos, os componentes individuais da série de componentes selecionada são listados em forma de tabela.
A estrutura da tabela corresponde à visão geral dos componentes no Dlubal Center e permite uma apresentação clara de todas as propriedades guardadas para os componentes.
Para cada componente, são apresentados os parâmetros e os valores característicos associados. Estes incluem, em particular, as dimensões geométricas, bem como outros parâmetros necessários para a modelagem e a verificação. Os valores apresentados são obtidos a partir dos ficheiros de dados atribuídos à série de componentes.

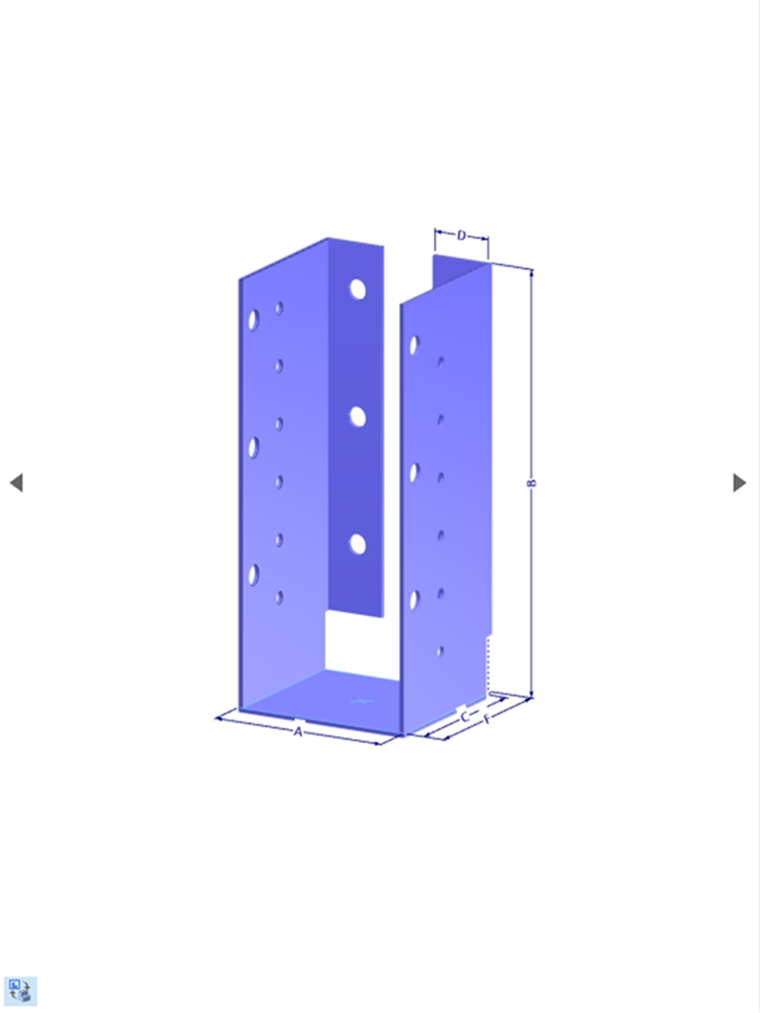

O significado das dimensões e parâmetros individuais depende da respetiva série de componentes. Para uma ilustração gráfica dos parâmetros, pode ser acedida uma representação do componente através do botão de seta
ou
(assinalado na imagem acima), na qual as dimensões individuais estão identificadas.
