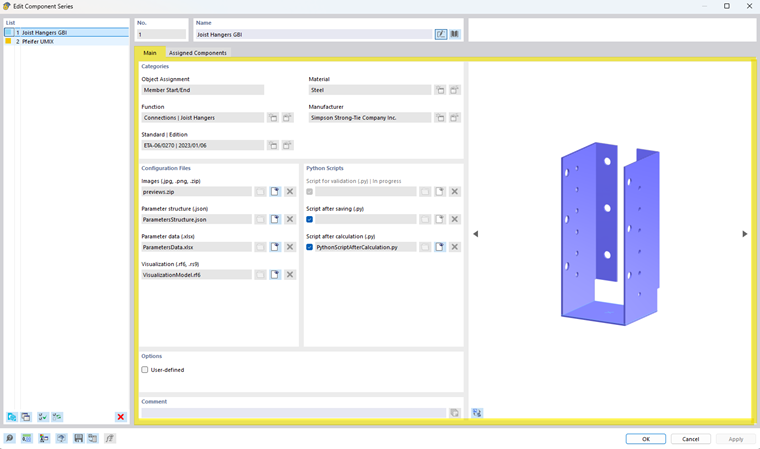

As definições estão organizadas em várias secções:
Categorias
Esta secção serve para agrupamento e para a filtragem correspondente no Centro Dlubal.
Atribuição de objeto
Tipo de objeto ao qual a série de componentes é atribuída
Função
Tipo de função da série de componentes selecionada
Norma de saída
Norma de saída da série de componentes selecionada
Material
Material da série de componentes selecionada
Fabricante
Fabricante da série de componentes selecionada
Ficheiros de configuração
Imagens
Os ficheiros de imagem contêm as imagens de pré-visualização das séries de componentes
Estrutura de parâmetros
Ficheiro Json que contém a estrutura dos parâmetros do diálogo de componentes
O ficheiro Json liga o ficheiro Excel à verificação, para que os parâmetros individuais possam ser atribuídos a uma variável.
Dados de parâmetros
Ficheiro Excel com os parâmetros mais importantes da série de componentes
Visualização
Ficheiro RFEM 6 opcional para a visualização detalhada na janela de trabalho do RFEM
É possível gerar um componente sem ficheiro de visualização.
Scripts Python
Script após o cálculo
Executa as verificações definidas na série de componentes com base nos parâmetros e esforços internos relevantes e transfere os resultados para o RFEM
Script após guardar
Adapta o modelo de acordo com os componentes selecionados (por exemplo, através da criação de articulações ou da alteração de secções transversais, materiais e rigidezes de ligação) e é executado ao confirmar o diálogo de componentes
Script para validação
Verifica, antes da utilização de um componente, se os pré-requisitos necessários para a sua aplicação estão cumpridos (por exemplo, em relação ao material ou às dimensões geométricas admissíveis)
Informação
Os scripts Python Script após guardar e Script para validação são opcionais e podem ser desativados, de modo a que apenas a verificação seja executada. No entanto, as alterações que já foram feitas no modelo pelo Script após guardar não são automaticamente revertidas se o script for desativado subsequentemente.
Opções
A caixa de seleção 'Personalizado' oferece a possibilidade de criar séries de componentes próprias com componentes personalizados. Esta possibilidade está descrita no capítulo Componentes personalizados.
