Os resultados de cálculo do add-on Componentes permitem a avaliação do dimensionamento de componentes utilizados no modelo. Após o cálculo, as verificações são realizadas automaticamente com os esforços internos do Modelo RFEM e os resultados são apresentados de forma clara nas tabelas de resultados.
A saída de resultados inclui, entre outros
- a série de componentes contida no modelo,
- os componentes individuais, incluindo o seu estado de dimensionamento,
- as situações de dimensionamento selecionadas,
- os componentes a dimensionar, bem como
- os resultados da verificação de acordo com o respetivo tipo de atribuição (por exemplo, no início da barra, na extremidade de barra ou ao longo da barra).
Saída de resultados
Após o cálculo, os resultados estão disponíveis juntamente com os resultados do programa principal e de outros add-ons. Os resultados podem ser avaliados através das tabelas de resultados.
As tabelas mais importantes são:
- Séries de componentes
- Apresenta todas as séries de componentes utilizadas no modelo
- Componentes
- Lista todos os componentes do modelo. Para componentes individuais, o dimensionamento pode ser ativado ou desativado, se necessário
- Situações de dimensionamento
- Contém as situações de dimensionamento utilizadas para o dimensionamento. Situações de dimensionamento individuais podem ser excluídas do dimensionamento
- Objetos a dimensionar
- Apresenta todos os componentes ou pontos de instalação que são considerados para o dimensionamento

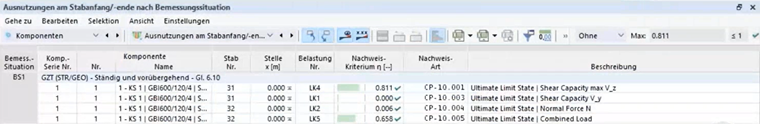

Após o cálculo, os resultados da verificação são apresentados separadamente de acordo com o respetivo tipo de atribuição, por exemplo, para componentes no início da barra, na extremidade de barra ou ao longo de uma barra.
Controlo da saída

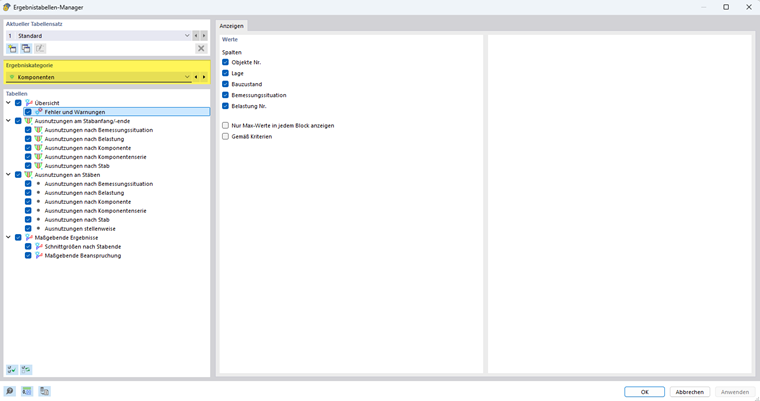

Com o botão
abre o diálogo 'Gestor de tabelas de resultados'. Aí pode controlar quais as tabelas e separadores apresentados. Existem ainda opções de seleção para as linhas e colunas que são visíveis nas tabelas individuais.
Pode encontrar mais informações sobre o controlo da saída de resultados no capítulo Avaliação de resultados do manual do RFEM.
