Se o utilizador pretende realizar um estado limite de utilização, pode definir os valores limite a serem verificados na configuração do estado limite de utilização. Por exemplo, pretende limitar a flecha vertical da ponte de aço a 1/200. Para fazer isso, pode ligar as barras da corda inferior para formar dois conjuntos de barras ou verificar a flecha das barras centrais com um comprimento de 18 m. Apenas a segunda abordagem é descrita neste manual. Pode encontrar mais informação sobre conjuntos de barras aqui.

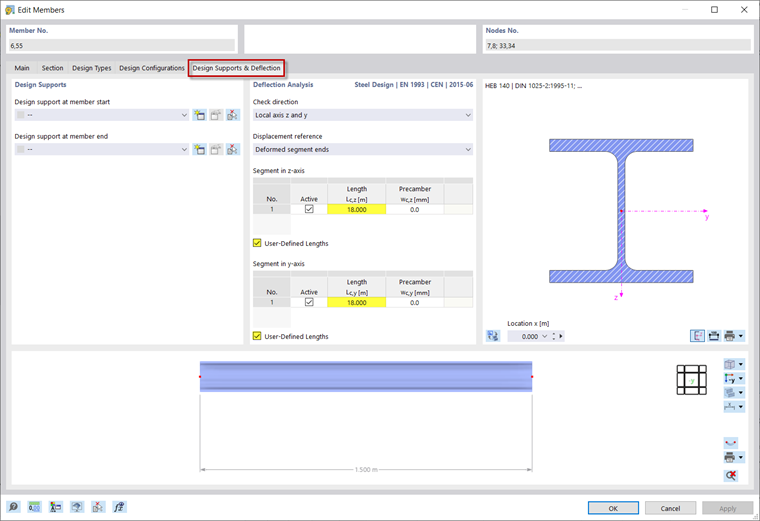

Selecione uma das barras centrais em cada corda inferior e abra a caixa de diálogo 'Editar barras'. No separador 'Apoio de cálculo e flecha', pode especificar os seus próprios detalhes para a verificação da flecha. Entre outras coisas, é possível introduzir o comprimento a ser considerado no dimensionamento em vez do comprimento real da barra.

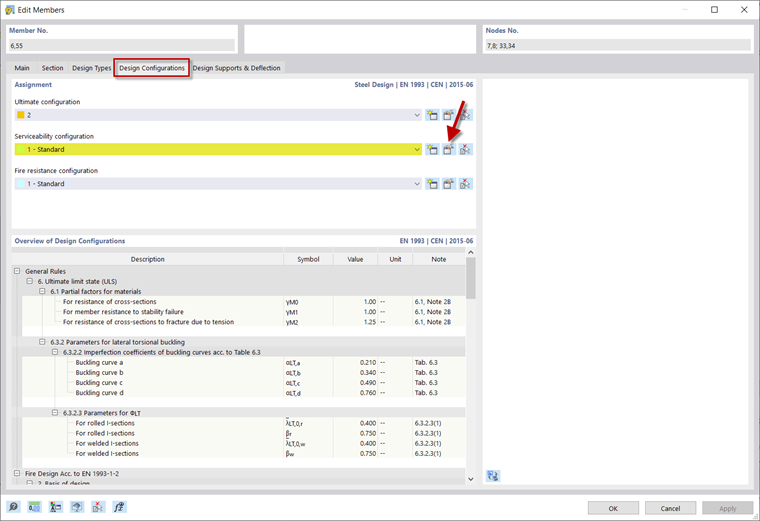

A 'configuração do estado limite de utilização' pode ser selecionada e editada no separador 'Configurações de dimensionamento'.

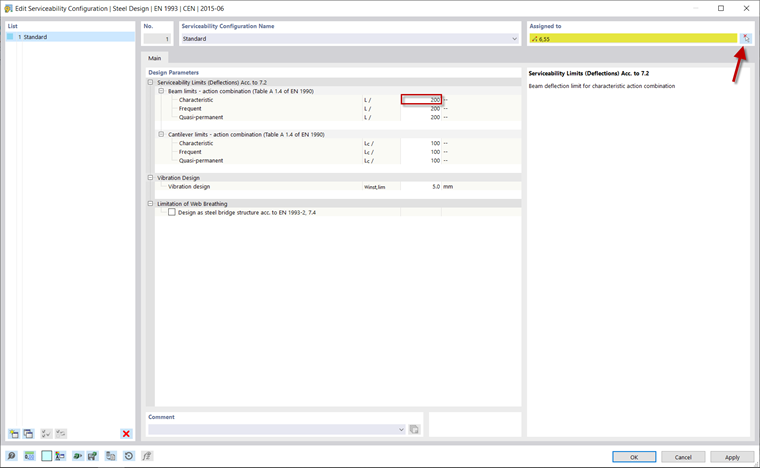

Na caixa de diálogo que se abre, pode introduzir os valores limite para o dimensionamento e atribuir a configuração às duas barras centrais.
