Aby przeprowadzić analizę stanu granicznego użytkowalności, można zdefiniować wartości graniczne do sprawdzenia w konfiguracji stanu granicznego użytkowalności. Na przykład, chcesz ograniczyć pionowe ugięcie stalowego mostu do 1/200. W tym celu można połączyć pręty dolnych pasów w dwa zbiory prętów lub sprawdzić ugięcie środkowych prętów o długości 18 m. W niniejszej instrukcji opisano tylko drugie podejście. Więcej informacji na temat zbiorów prętów można znaleźć tutaj.

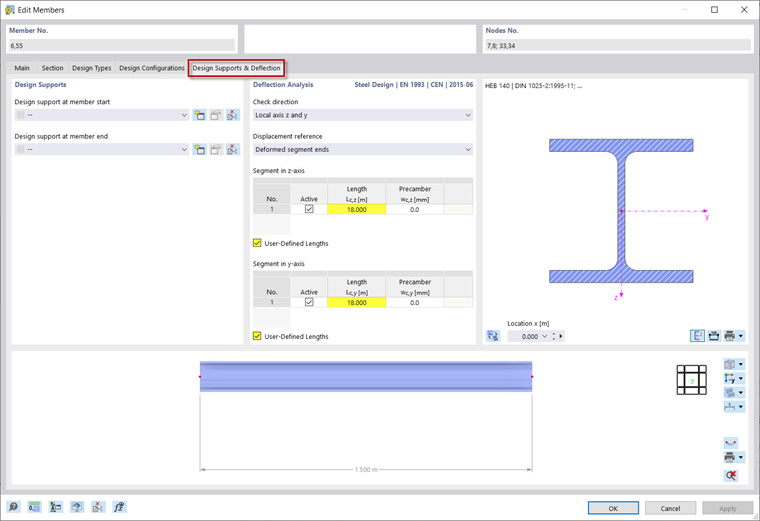

Wybierz jeden ze środkowych prętów na każdym dolnym pasie i otwórz okno dialogowe 'Edytować pręty'. W zakładce 'Podpora obliczeniowa i ugięcie' można określić własne szczegóły kontroli ugięcia. Zamiast rzeczywistej długości pręta można między innymi wprowadzić długość, która ma zostać uwzględniona podczas obliczeń.

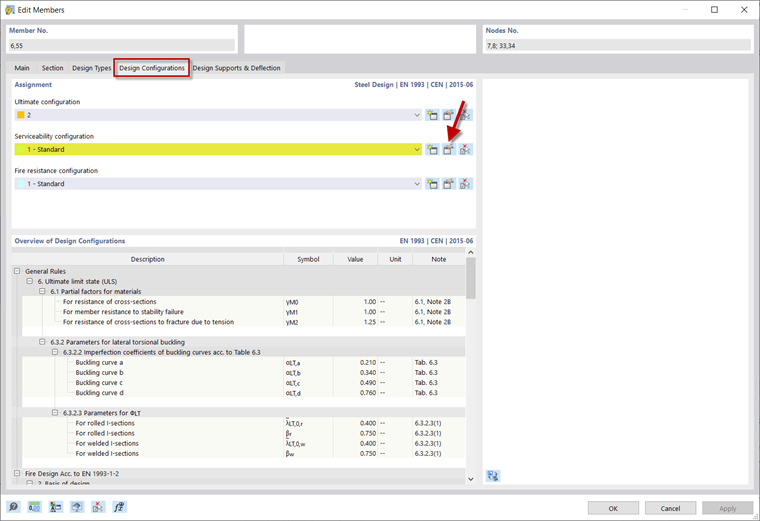

Konfigurację 'stanu granicznego użytkowalności' można wybrać i edytować za pomocą zakładki 'Konfiguracje'.

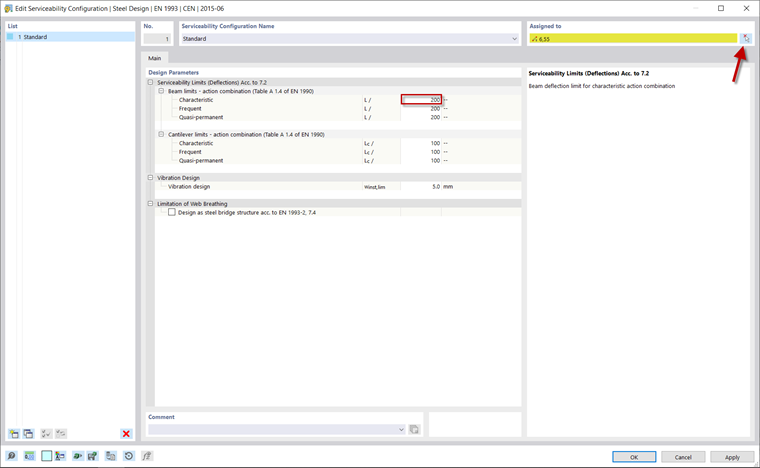

W otwartym oknie dialogowym można wprowadzić wartości graniczne dla obliczeń i przypisać konfigurację do dwóch prętów środkowych.
