Si vous souhaitez effectuer une vérification à l'état limite de service, vous pouvez définir les valeurs limites à vérifier dans la configuration pour l'état limite de service. Par exemple, la flèche verticale du pont en acier doit être limitée à l/200. Pour ce faire, vous pouvez assembler les barres des membrures inférieures pour former deux ensembles de barres ou vérifier la flèche des barres centrales d'une longueur de 18 m. Seule la seconde approche est décrite dans ce manuel. Vous trouverez plus d'informations sur les ensembles de barres ici.

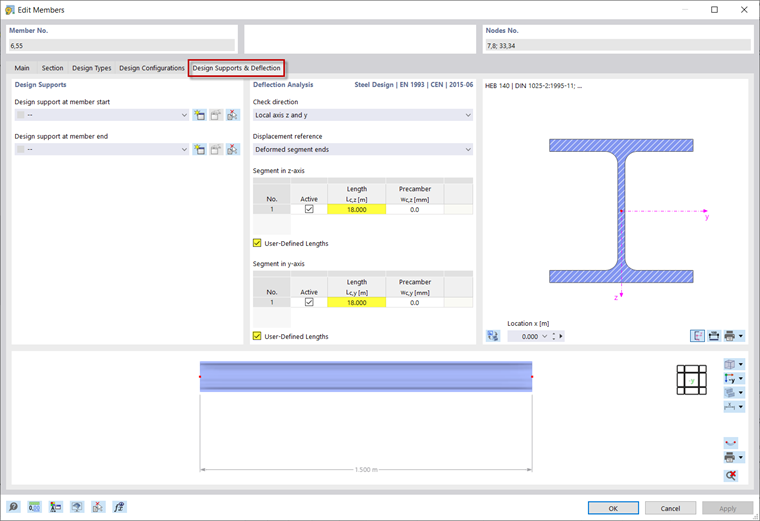

Sélectionnez l'une des barres centrales sur chaque membrure inférieure et ouvrez la boîte de dialogue « Modifier les barres ». Dans l'onglet « Flèche et appuis de calcul », vous pouvez spécifier vos propres détails pour la vérification de la flèche. Vous pouvez, entre autres, entrer la longueur à considérer dans la vérification au lieu de la longueur réelle de la barre.

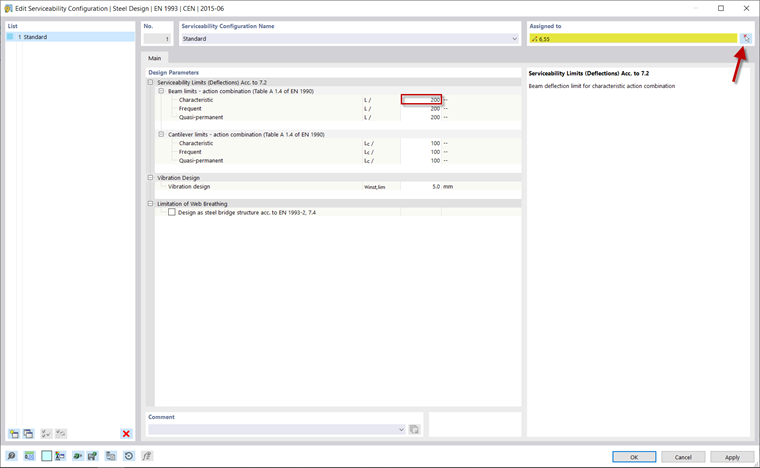

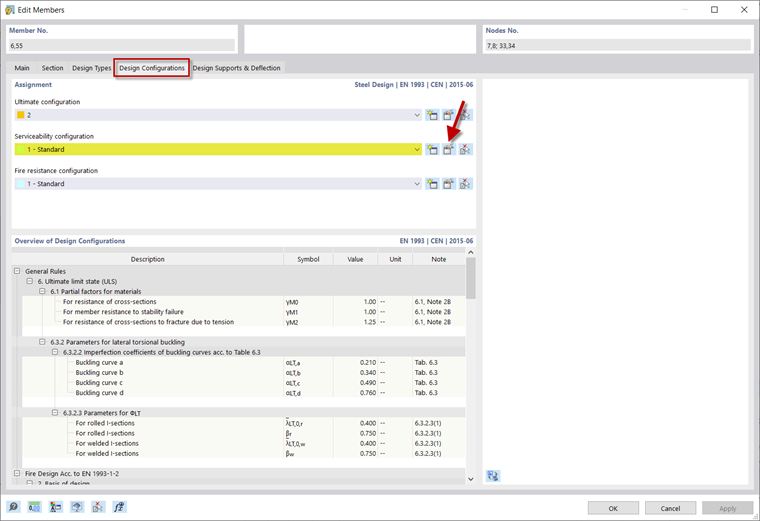

La « Configuration pour l'ELS » peut être sélectionnée et modifiée via l'onglet « Configurations de calcul ».
Dans la boîte de dialogue qui s'ouvre, vous pouvez entrer les valeurs limites pour la vérification et assigner la configuration aux deux barres centrales.
