Esta secção utiliza o exemplo dos cabos do lado esquerdo da ponte para mostrar como é possível criar uma carga de barra a partir de uma carga de superfície. Para fazer isso, seleccione o Caso de carga de cabo à esquerda na barra de ferramentas. A carga de superfície de 1,5 kN/m2 refere-se aos 40% esquerdos da ponte.
Definir nós de canto da superfície

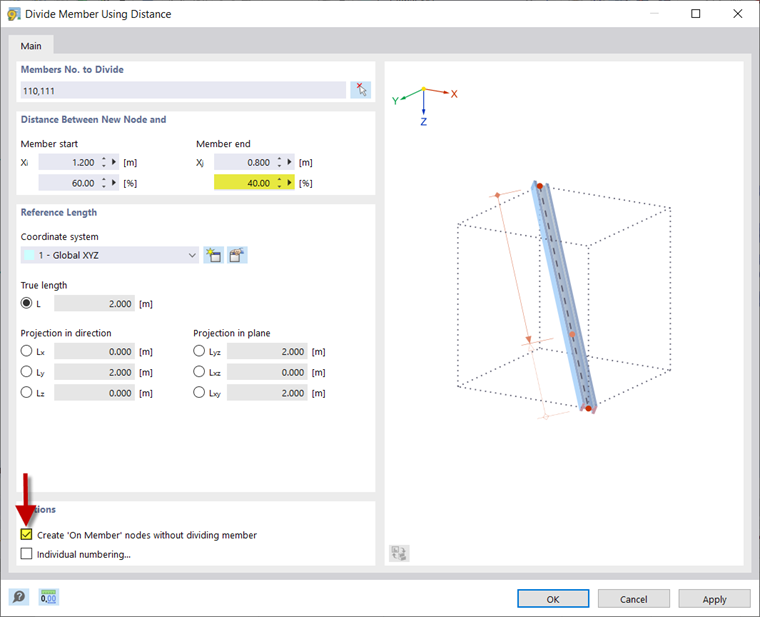

Para poder introduzir a área a que se refere a carga, tem de ser definidos novos nós no pórtico inferior. Para fazer isso, selecione as duas barras e abra a caixa de diálogo ' Dividir barra utilizando a distância '. Dependendo da direção de definição das barras, é possível introduzir 40% no início ou no final da barra.
Para entrar nos cabos e na ponte rolante do lado direito da ponte, é necessária outra subdivisão da ponte.
Para fazer isso, crie um nó nas duas barras inferiores do pórtico transversal a uma distância de 30% para o lado direito da ponte.
Gerar carga de superfície

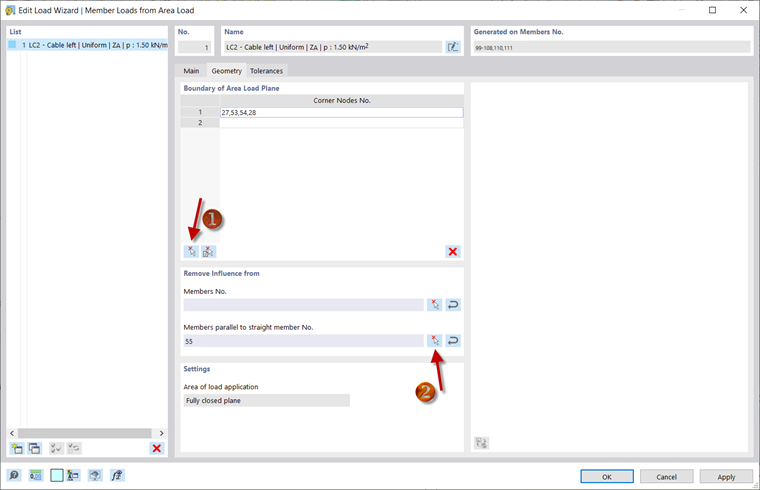

O RSTAB 9 e o RFEM 6 oferecem a possibilidade de gerar uma carga de barra a partir de uma carga de superfície utilizando o Assistente de cargas. Clique duas vezes na entrada correspondente no Navegador para abrir a caixa de diálogo ' Novo assistente de carga | Cargas de barra de cargas de superfície '. Aqui pode introduzir o tamanho da carga, no exemplo 1,5 kN/m2, e selecionar os nós de canto da superfície no separador 'Geometria' utilizando o símbolo
.
Para excluir as barras do efeito da carga, existe a secção ' Sem efeito em '. Por exemplo, se selecionar uma barra da corda inferior para ' barras paralelas à barra nº. ', A carga é distribuída apenas nas vigas transversais e não também nos banzos inferiores.

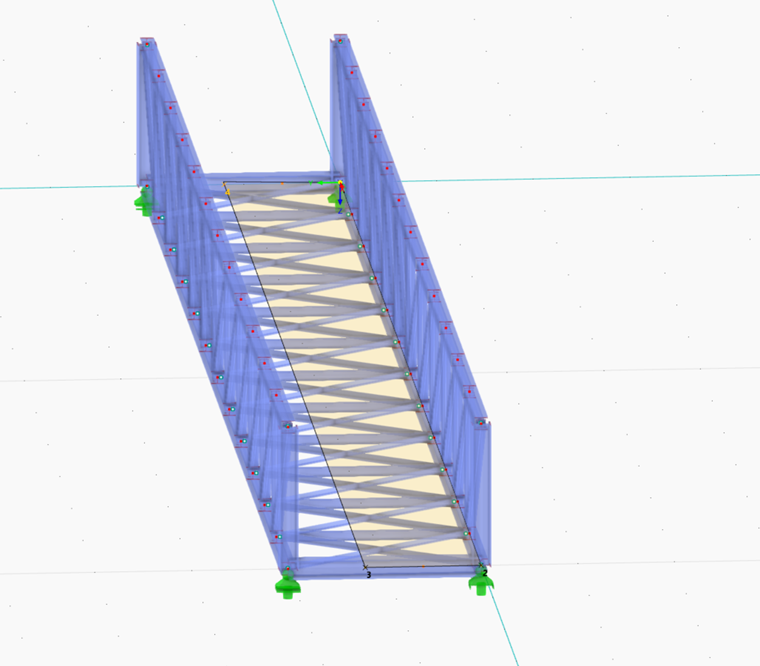

Da mesma forma, pode introduzir a carga do passeio. Defina o caso de carga adequado, introduza 3 kN/m como tamanho de carga e selecione os nós do lado direito da ponte como pontos de canto.
