Para o dimensionamento de componentes, você pode usar barras e conjuntos de barras. Enquanto o uso de barras é geralmente suficiente para verificações de seção transversal, conjuntos de barras são frequentemente necessários para verificações de estabilidade. O manual do RFEM descreve no capítulo Stabsätze a criação e as propriedades dos conjuntos de barras; neste capítulo, sua importância para o dimensionamento em aço é explicada.
Uso de conjuntos de barras
Em particular, para verificações de estabilidade, é necessário usar um conjunto de barras para determinar corretamente a carga crítica para a verificação de flambagem lateral ou para considerar todo o comprimento do componente como comprimento de flambagem. Para barras, é considerado o respectivo comprimento da barra; geralmente, apenas com conjuntos de barras é possível uma verificação ao longo de diversos componentes. Os nós entre as barras de um conjunto de barras podem ser considerados no diálogo dos comprimentos de flambagem ou condições de contorno como nós intermediários.
Para componentes retos e uniformes, você pode alternativamente trabalhar na modelagem com barras contínuas e nós nas barras e a verificação de estabilidade pode ser realizada sem conjuntos de barras. No entanto, alguns métodos para o dimensionamento de estabilidade também podem dimensionar sistemas 2D ramificados como um único componente (por exemplo, o Método Geral conforme EN 1993-1-1, veja o capítulo condições de contorno). Nesse caso, o uso de conjuntos de barras seria imprescindível.
De acordo com essa aplicação na verificação de estabilidade, você pode apenas dimensionar o tipo de conjunto de barras 'Conjunto de trações' e não o tipo 'Grupo de barras'.
Dimensionar barras ou conjunto de barras
Barras que fazem parte de um conjunto de barras podem ser dimensionadas como uma barra ou através do conjunto de barras. Para evitar entradas e resultados conflitantes, no caso de dimensionamento de conjuntos de barras, as barras associadas são automaticamente desativadas. No caso de dimensionamento das barras, os conjuntos de barras associados são automaticamente desativados. Isso é visível na tabela de entrada dos objetos a serem dimensionados pela enumeração dos objetos na coluna 'Inválido / desativado'.
Na tabela de resultados Inválido / desativado, é exibida uma mensagem para todas as barras selecionadas para dimensionamento que são dimensionadas através de um conjunto de barras e, portanto, estão desativadas (veja o capítulo sobre a tabela de resultados Inválido / desativado ). Da mesma forma, uma mensagem de aviso é exibida para conjuntos de barras se eles não forem dimensionados.
Atribuição de propriedades de dimensionamento

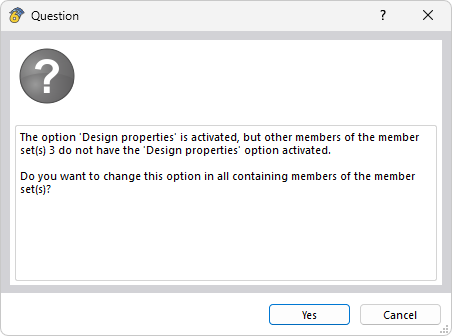

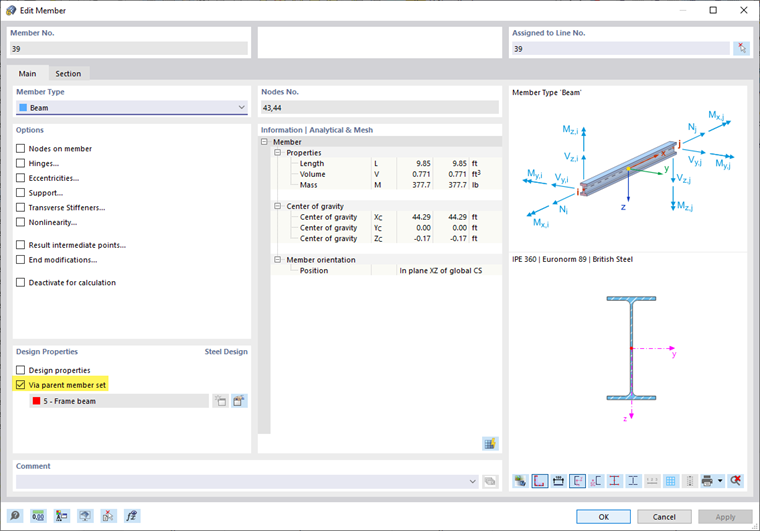

Os conjuntos de barras a serem dimensionados podem ter as mesmas configurações de dimensionamento e tipos de dimensionamento em aço atribuídos como as barras. Devido à restrição de que nunca pode ser dimensionado simultaneamente conjunto de barras e barra, ao ativar propriedades de dimensionamento para os casos relevantes, é exibida uma mensagem de aviso para evitar informações conflitantes. Se forem atribuídas propriedades de dimensionamento a um conjunto de barras, todas as barras nele contidas recebem a propriedade de dimensionamento 'Através do conjunto de barras superior'.

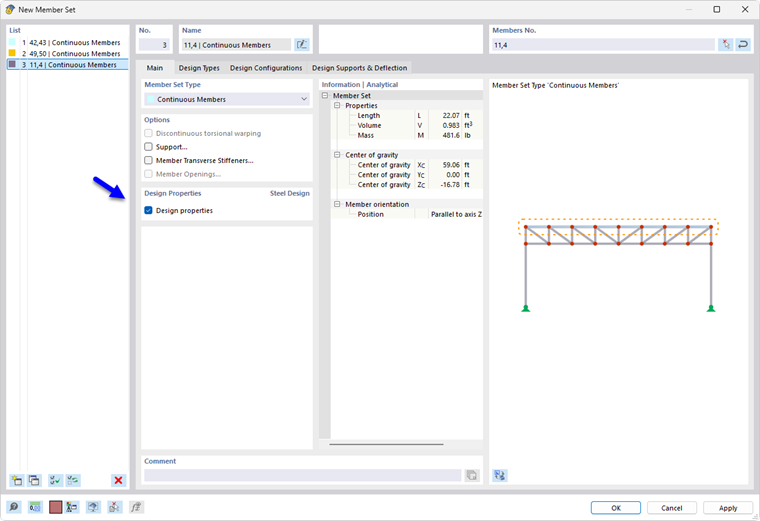

Se ainda não tiver atribuído um conjunto de barras, você pode criar um novo conjunto de barras no diálogo de propriedades de dimensionamento da barra com o botão
. Ao clicar no botão
, você acessa diretamente o menu de edição do conjunto de barras superior.
