Definição de comprimentos efetivos

Para as verificações de estabilidade segundo o método da barra equivalente , é necessária a definição de comprimentos efetivos para determinar a carga crítica para a rotura de estabilidade. O utilizador pode escolher se quer definir você mesmo os coeficientes do comprimento efetivo e os apoios de nós ou importar os comprimentos efetivos já calculados na análise de estabilidade.

Importação de comprimentos efetivos da análise de estabilidade

No navegador em ' Tipos para o dimensionamento do aço '-' Comprimentos de encurvadura ' novos comprimentos de encurvadura podem ser criados. Defina um nome para o comprimento efetivo e ative a opção ' Importar da análise de estabilidade '.

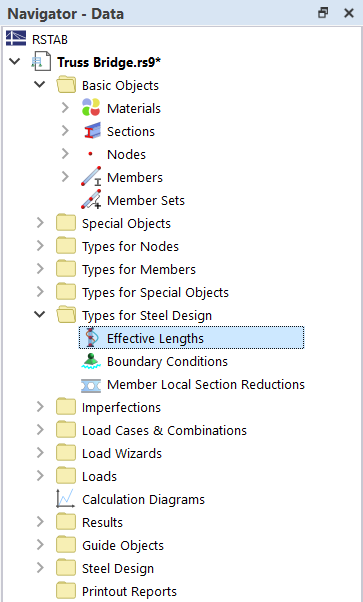

01 Novo comprimento efetivo

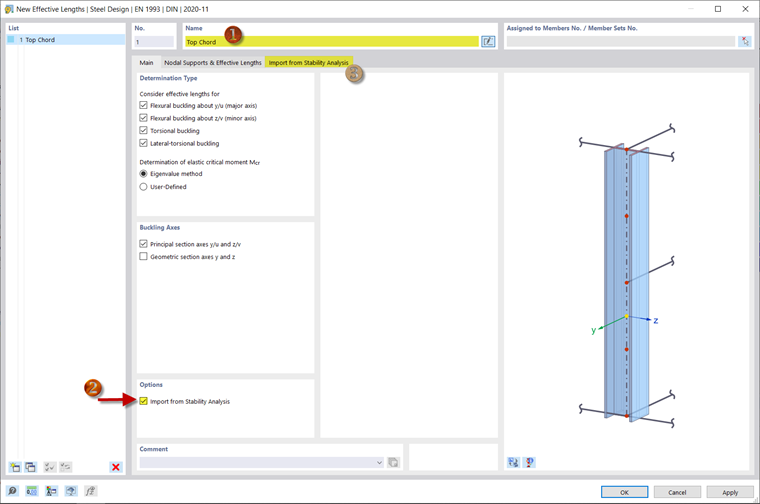

02 Criar o comprimento de encurvadura dos banzos superiores

Para importar os comprimentos efetivos da análise de estabilidade, abra o separador correspondente. A forma própria de um caso de carga específico pode ser definida para cada eixo principal. Para o exemplo da ponte treliçada, apenas é considerada a área 'em torno do eixo z/v'. Aqui é selecionada a combinação de cargas decisiva para o fator de carga crítico, neste caso a combinação de cargas 9, e seleciona uma das duas barras centrais da corda superior direita (2) com . Uma vez que essas barras suportam o carregamento mais alto, o seu comprimento de encurvadura pode ser assumido para todas as barras das cordas superiores. Atribua o comprimento de encurvadura às barras (3) restringindo a visibilidade às cordas e desenhando uma janela sobre as duas cordas superiores.

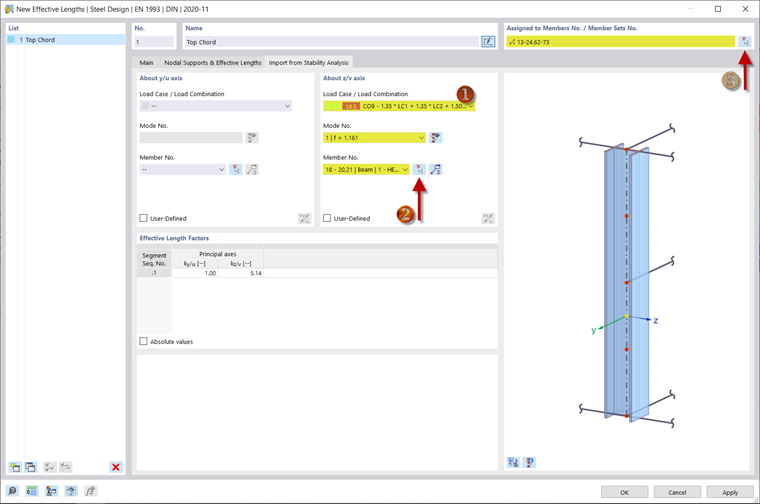

04 Importação de comprimentos efetivos da análise de estabilidade

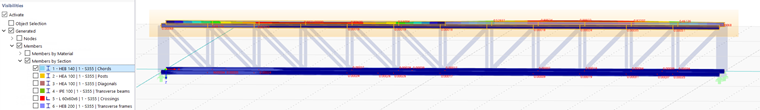

05 Selecionar as cordas superiores

Defina você mesmo os comprimentos efetivos

No separador 'Apoios de nó e comprimentos efetivos', pode definir os seus próprios coeficientes de comprimento efetivo e apoios. Como exemplo, crie um novo comprimento efetivo para as diagonais e os postes e introduza o coeficiente de comprimento efetivo k_y/u = 0,9 manualmente. Em seguida, atribua o comprimento efetivo às barras correspondentes.

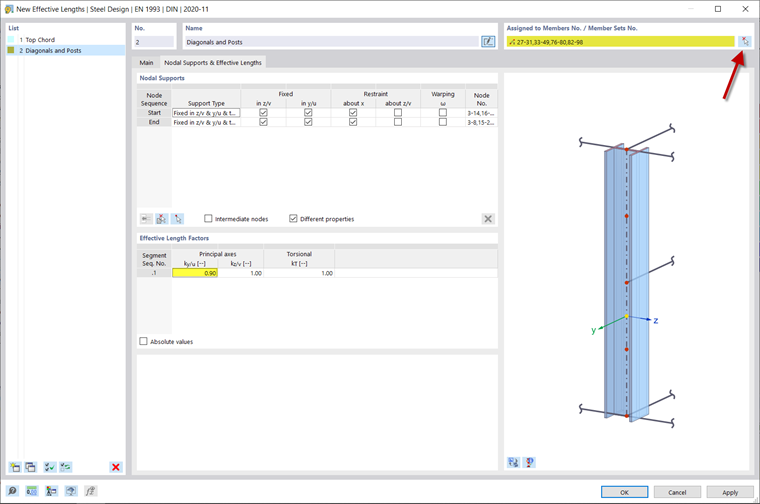

06 Comprimentos efetivos das diagonais e dos postes

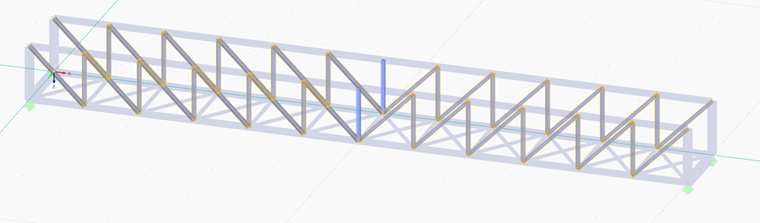

07 Atribuição do comprimento efetivo aos colunas e diagonais

Formas de rotura de estabilidade a serem verificadas

Você pode especificar que formas de falha de estabilidade devem ser verificadas no separador 'Base'. Crie um novo comprimento de encurvadura para os pórticos transversais e desative, por exemplo, a encurvadura por flexão em torno do eixo maior. Não é realizada nenhuma análise de estabilidade para esta direção de deformação. Desative também a restrição no topo dos varões, porque os pórticos transversais são os elementos de estabilização da ponte de aço e não estão próprios no plano.

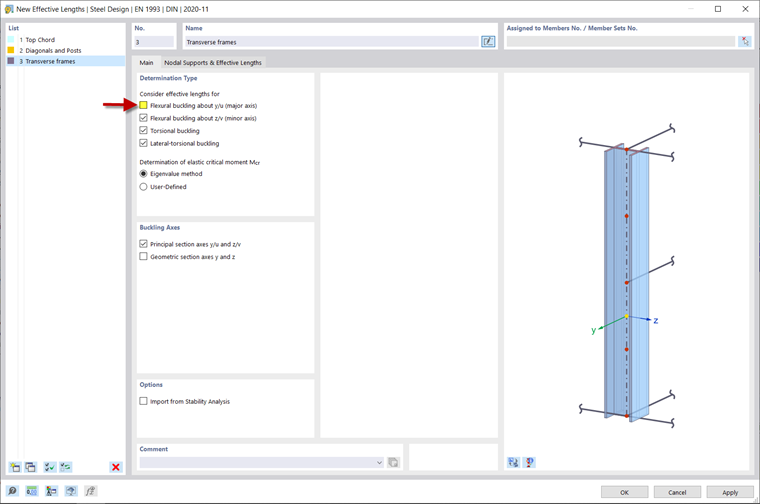

08 Comprimento de encurvadura do pórtico transversal

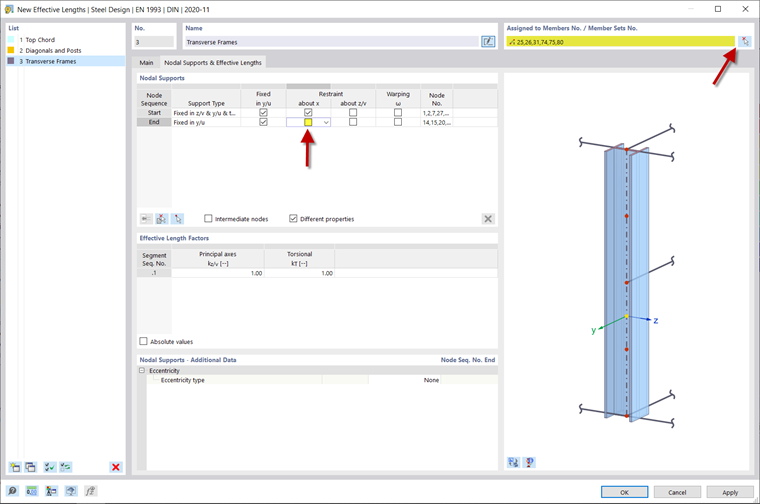

09 Editar manualmente apoios de nó de comprimento efetivo

Atribua este comprimento de encurvadura aos postes exteriores assim como aos dois postes no centro da ponte.
