Descrição

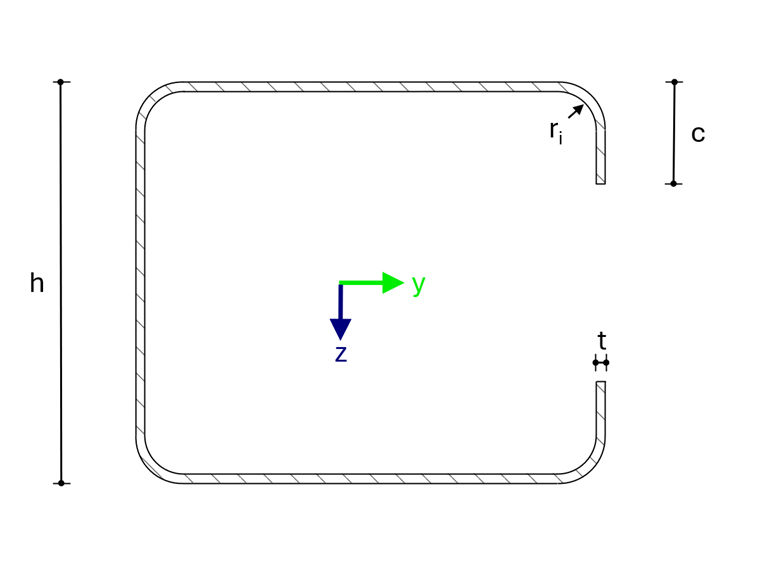

O exemplo abrange a determinação dos valores da seção transversal tanto para a seção bruta quanto para a seção efetiva de um perfil C dobrado a frio com enrijecimento de borda de acordo com a DIN EN 1993-1-3:2010-12 [1]. Consideram-se os casos de carga de compressão pura e flexão pura em torno do eixo z-z. A seção transversal subjacente corresponde ao exemplo H dos exemplos de dimensionamento da ECCS-TC7 [2].
| Material | Módulo de Elasticidade | E | 210000,00 | N/mm² |
| Coeficiente de Poisson | ν | 0,30 | ||
| Módulo de Cisalhamento | G | 80769,23 | N/mm² | |
| Limite de Escoamento Básico S355 | fyb | 355,00 | N/mm² | |
| Coeficiente Parcial de Segurança para a Capacidade de Seções Transversais | γM0 | 1,00 | ||
| Geometria | Altura | h | 102,00 | mm |
| Largura | b | 120,00 | mm | |
| Espessura | t | 2,00 | mm | |
| Raio Interno | ri | 10,00 | mm | |
| Comprimento da Aba | c | 26,00 | mm |

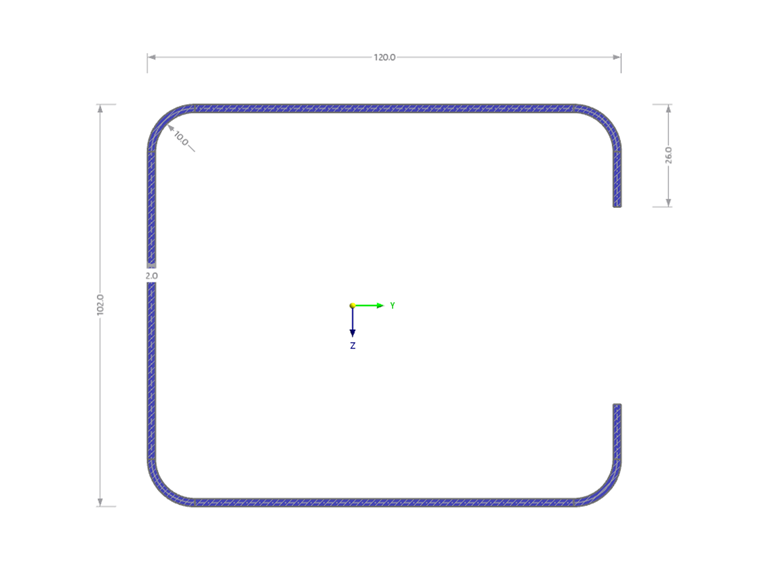

Configurações do RSECTION
Modelado no RSECTION 1.11.0011
Resultados
| Valor de Comparação | ECCS | RSECTION 1 | Desvio |
|
|||
| Área A | 7,34 cm2 | 7,34 cm2 | 0,00 % |
| Distância do Centro de Gravidade da Alma ey | 50,96 mm | 50,96 mm | 0,00 % |
| Distância do Centro de Gravidade da Aba ey | 67,04 mm | 67,04 mm | 0,00 % |
| Momento de Inércia Iy | 139,10 cm4 | 139,13 cm4 | 0,02 % |
| Momento de Inércia Iz | 140,45 cm4 | 140,49 cm4 | 0,03 % |
| Módulo de Resistência Wz | 20,64 cm3 | 20,65 cm3 | 0,05 % |
| Raio de Inércia iy | 43,53 mm | 43,54 mm | 0,02 % |
| Raio de Inércia iz | 43,74 mm | 43,75 mm | 0,02 % |
| Distância do Centro de Cisalhamento ao Centro de Gravidade ySC | 115,31 mm | 115,33 mm | 0,02 % |
| Momento de Inércia à Torção It | 0,098 cm4 | 0,098 cm4 | 0,00 % |
| Resistência à Distorção Iω | 4310,67 cm6 | 4312,75 cm6 | 0,05 % |
| Parâmetro de Assimetria rz | 16,84 mm | 16,85 mm | 0,06 % |
|
|||
| Área A | 4,67 cm2 | 4,71 cm2 | 0,86 % |
| Distância do Centro de Gravidade da Alma ey | 42,72 mm | 45,83 mm | 7,28 % |
| Deslocamento do Centro de Gravidade eN,y | 8,24 mm | 5,13 mm | 37,74 % |
| Momento de Inércia Iy | 87,24 cm4 | 88,83 cm4 | 1,82 % |
| Momento de Inércia Iz | 94,80 cm4 | 98,74 cm4 | 4,16 % |
|
|||
| Área A | 6,86 cm2 | 7,02 cm2 | 2,33 % |
| Distância do Centro de Gravidade da Alma ey | 46,87 mm | 48,06 mm | 2,54 % |
| Momento de Inércia Iy | 129,73 cm4 | 133,72 cm4 | 3,08 % |
| Momento de Inércia Iz | 122,49 cm4 | 126,88 cm4 | 3,58 % |
| Módulo de Resistência da Aba Wz | 17,04 cm3 | 17,89 cm3 | 4,99 % |
| Módulo de Resistência da Alma Wz | 25,59 cm3 | 25,86 cm3 | 1,06 % |
As variações dos valores da seção transversal efetiva em relação ao exemplo na literatura são devidas à diferente consideração da instabilidade de forma. No exemplo da literatura, a carga crítica é determinada analiticamente e a influência da instabilidade de forma é considerada através da redução da espessura da seção apenas nas áreas dos elementos de reforço. No entanto, o RSECTION usa uma análise de valores próprios numérica para determinar a carga crítica. Com base na forma própria, a redução da espessura é aplicada seção por seção em toda a seção transversal, dependendo do grau de deformação local.
