Descripción

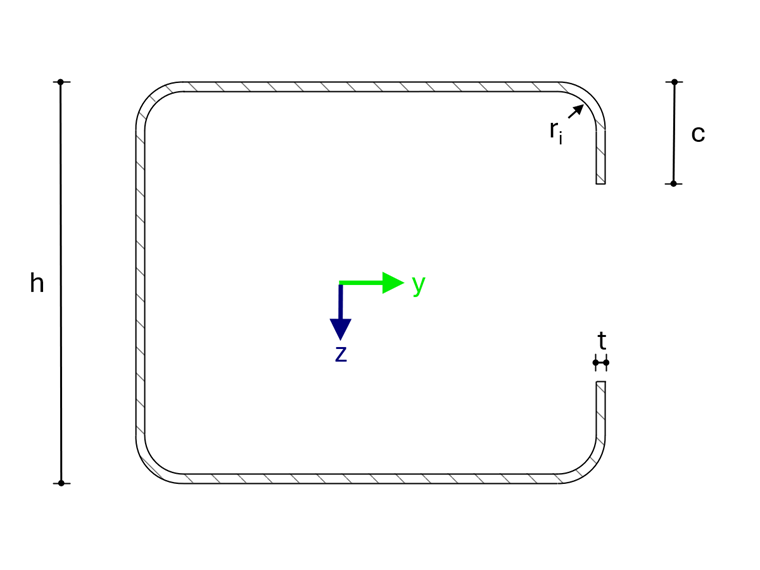

El ejemplo incluye la determinación de los valores de la sección tanto para la sección bruta como para la efectiva de un perfil C conformado en frío con refuerzos de borde según DIN EN 1993-1-3:2010-12 [1]. Se consideran los casos de carga de compresión pura y de flexión pura en torno al eje z-z. La sección transversal subyacente corresponde al ejemplo H de los ejemplos de diseño de ECCS-TC7 [2].
| Material | Módulo de elasticidad | E | 210000,00 | N/mm² |
| Coeficiente de Poisson | ν | 0,30 | ||
| Módulo de corte | G | 80769,23 | N/mm² | |
| Límite elástico base S355 | fyb | 355,00 | N/mm² | |
| Coeficiente de seguridad parcial para la capacidad de carga de las secciones | γM0 | 1,00 | ||
| Geometría | Altura | h | 102,00 | mm |
| Ancho | b | 120,00 | mm | |
| Espesor | t | 2,00 | mm | |
| Radio interior | ri | 10,00 | mm | |
| Longitud del labio | c | 26,00 | mm |
Configuraciones de RSECTION

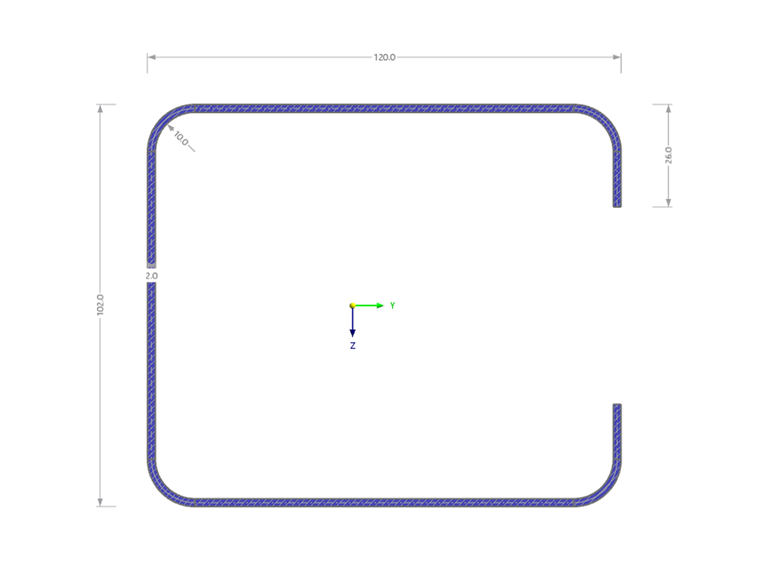

Modelado en RSECTION 1.11.0011
Resultados
| Valor de referencia | ECCS | RSECTION 1 | Desviación |
|
|||
| Área A | 7,34 cm2 | 7,34 cm2 | 0,00 % |
| Distancia del centro de gravedad desde el alma ey | 50,96 mm | 50,96 mm | 0,00 % |
| Distancia del centro de gravedad desde el labio yy | 67,04 mm | 67,04 mm | 0,00 % |
| Momento de inercia Iy | 139,10 cm4 | 139,13 cm4 | 0,02 % |
| Momento de inercia Iz | 140,45 cm4 | 140,49 cm4 | 0,03 % |
| Módulo de sección Wz | 20,64 cm3 | 20,65 cm3 | 0,05 % |
| Radio de giro iy | 43,53 mm | 43,54 mm | 0,02 % |
| Radio de giro iz | 43,74 mm | 43,75 mm | 0,02 % |
| Distancia del centro de cortante desde el centro de gravedad ySC | 115,31 mm | 115,33 mm | 0,02 % |
| Momento de torsión It | 0,098 cm4 | 0,098 cm4 | 0,00 % |
| Resistencia a la torsión Iω | 4310,67 cm6 | 4312,75 cm6 | 0,05 % |
| Parámetro de asimetría rz | 16,84 mm | 16,85 mm | 0,06 % |
| Valores efectivos de la sección bajo compresión pura | |||
| Área A | 4,67 cm2 | 4,71 cm2 | 0,86 % |
| Distancia del centro de gravedad desde el alma ey | 42,72 mm | 45,83 mm | 7,28 % |
| Desplazamiento del centro de gravedad eN,y | 8,24 mm | 5,13 mm | 37,74 % |
| Momento de inercia Iy | 87,24 cm4 | 88,83 cm4 | 1,82 % |
| Momento de inercia Iz | 94,80 cm4 | 98,74 cm4 | 4,16 % |
| Valores efectivos de la sección bajo flexión pura en torno al eje z-z | |||
| Área A | 6,86 cm2 | 7,02 cm2 | 2,33 % |
| Distancia del centro de gravedad desde el alma ey | 46,87 mm | 48,06 mm | 2,54 % |
| Momento de inercia Iy | 129,73 cm4 | 133,72 cm4 | 3,08 % |
| Momento de inercia Iz | 122,49 cm4 | 126,88 cm4 | 3,58 % |
| Módulo de resistencia del labio Wz | 17,04 cm3 | 17,89 cm3 | 4,99 % |
| Módulo de resistencia del alma Wz | 25,59 cm3 | 25,86 cm3 | 1,06 % |
Las desviaciones de los valores efectivos de la sección con respecto al ejemplo de la literatura se deben a la consideración diferente de la inestabilidad de forma. En el ejemplo de la literatura, la carga de pandeo se determina analíticamente, y el efecto de la inestabilidad de forma se considera mediante una reducción del espesor de la sección solo en las áreas de los elementos de refuerzo. En cambio, RSECTION utiliza un análisis de valores propios numérico para determinar la carga de pandeo. Basado en la forma propia, la reducción de espesor se realiza en secciones a lo largo de toda la sección según el grado de deformación local.
