描述
该示例包括根据DIN EN 1993-1-3:2010-12 [1] 确定带边缘加劲的冷弯C型截面的净截面和有效截面的截面特性。 考虑的受力状态是纯压和绕z-z轴的纯弯曲。 基础截面符合ECCS-TC7设计示例中的示例H [2]。
| 材料 | 弹性模量 | E | 210000,00 | N/mm² |
| 泊松比 | ν | 0,30 | ||
| 剪切模量 | G | 80769,23 | N/mm² | |
| 基础屈服强度 S355 | fyb | 355,00 | N/mm² | |
| 截面承载能力的分项系数 | γM0 | 1,00 | ||

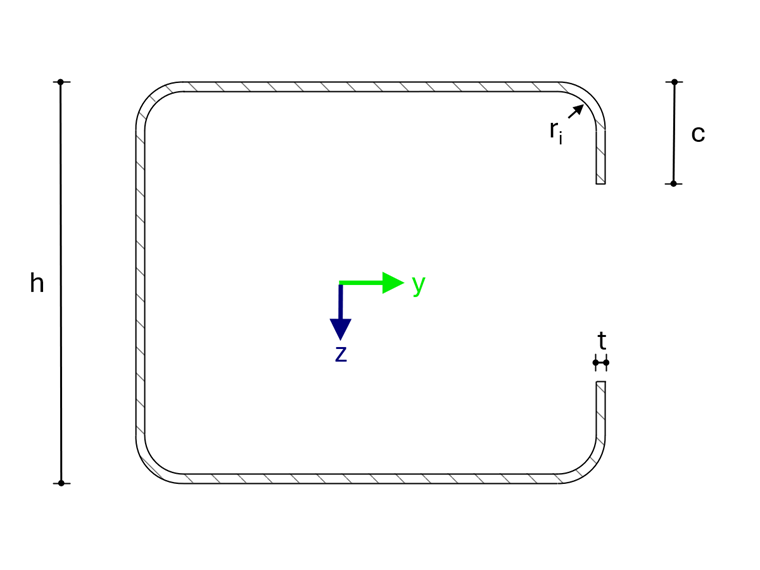

| 几何形状 | 高度 | h | 102,00 | mm |
| 宽度 | b | 120,00 | mm | |
| 厚度 | t | 2,00 | mm | |
| 内半径 | ri | 10,00 | mm | |
| 唇长 | c | 26,00 | mm |

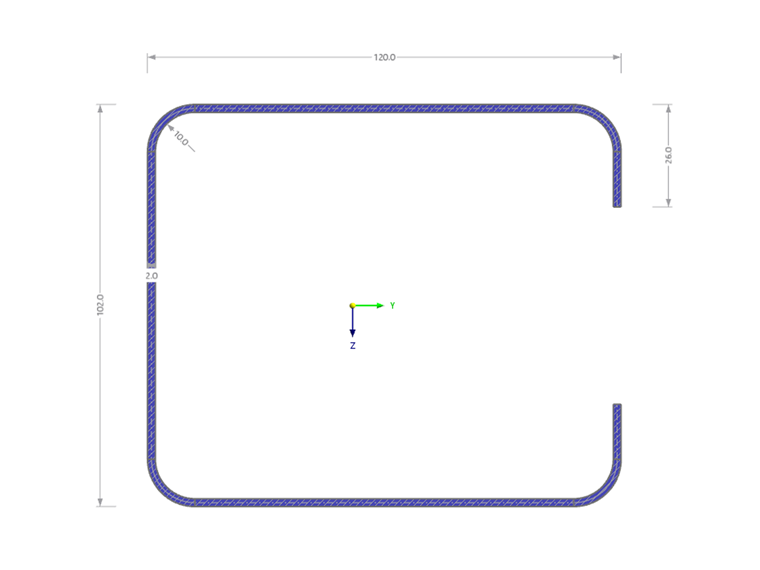

RSECTION设置
在RSECTION 1.11.0011中建模
结果
| 比较值 | ECCS | RSECTION 1 | 偏差 |
|
|||
| 面积 A | 7,34 cm2 | 7,34 cm2 | 0,00 % |
| 从腹板到重心的距离 ey | 50,96 mm | 50,96 mm | 0,00 % |
| 从唇到重心的距离y | 67,04 mm | 67,04 mm | 0,00 % |
| 惯性矩 Iy | 139,10 cm4 | 139,13 cm4 | 0,02 % |
| 惯性矩 Iz | 140,45 cm4 | 140,49 cm4 | 0,03 % |
| 抗弯模数 Wz | 20,64 cm3 | 20,65 cm3 | 0,05 % |
| 惯性半径 iy | 43,53 mm | 43,54 mm | 0,02 % |
| 惯性半径 iz | 43,74 mm | 43,75 mm | 0,02 % |
| 从重心到剪力中心的距离 ySC | 115,31 mm | 115,33 mm | 0,02 % |
| 扭转惯性矩 It | 0,098 cm4 | 0,098 cm4 | 0,00 % |
| 翘曲常数 Iω | 4310,67 cm6 | 4312,75 cm6 | 0,05 % |
| 不对称参数 rz | 16,84 mm | 16,85 mm | 0,06 % |
| 纯压下的有效截面特性 | |||
| 面积 A | 4,67 cm2 | 4,71 cm2 | 0,86 % |
| 从腹板到重心的距离 ey | 42,72 mm | 45,83 mm | 7,28 % |
| 重心偏移 eN,y | 8,24 mm | 5,13 mm | 37,74 % |
| 惯性矩 Iy | 87,24 cm4 | 88,83 cm4 | 1,82 % |
| 惯性矩 Iz | 94,80 cm4 | 98,74 cm4 | 4,16 % |
| 绕z-z轴纯弯曲下的有效截面特性 | |||
| 面积 A | 6,86 cm2 | 7,02 cm2 | 2,33 % |
| 从腹板到重心的距离 ey | 46,87 mm | 48,06 mm | 2,54 % |
| 惯性矩 Iy | 129,73 cm4 | 133,72 cm4 | 3,08 % |
| 惯性矩 Iz | 122,49 cm4 | 126,88 cm4 | 3,58 % |
| 唇的抗弯模数 Wz | 17,04 cm3 | 17,89 cm3 | 4,99 % |
| 腹板的抗弯模数 Wz | 25,59 cm3 | 25,86 cm3 | 1,06 % |
有效截面特性与文献示例的偏差源于对形状不稳定性的不同考虑。 在文献示例中，分支载荷是通过解析的方法确定的，并且形状不稳定性的影响只在加劲部件区域通过减少截面厚度来考虑。 而RSECTION使用数值特征值分析来确定分支载荷。基于特征形态，整个截面的厚度减小是根据局部变形程度逐段进行的。
