Templo Bahá'í da América do Sul, Chile

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

No Chile foi construída no final de 2014 uma estrutura notável, o "Templo da Luz". Esta construção faz parte de um conjunto de oito templos Bahá’í espalhados pelo mundo. A religião monoteísta Bahá’í tem perto de sete milhões de seguidores, maioritariamente na Índia, no Irão, em África, assim como na América do Norte e do Sul. Para o planeamento deste templo, foram necessárias várias décadas.

Planeamento estrutural Análise estrutural, construção e execução (aço e cobertura)
Josef Gartner GmbH, Würzburg, Alemanha
josef-gartner.permasteelisagroup.com
Arquiteto Hariri Pontarini Architects
Toronto, Canadá
www.hariripontarini.com
Cliente National Spiritual Assembly of the Bahá’ís of Canada
www.bahai.ca

Modelo

A Josef Gartner GmbH, cliente alemã da Dlubal Software, foi a empresa responsável pelos trabalhos de planeamento, dimensionamento e construção de toda a estrutura acima das fundações.

Estrutura

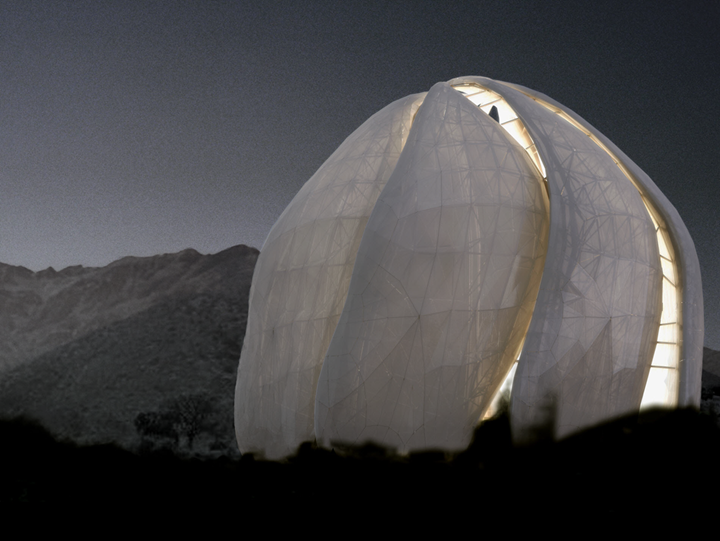

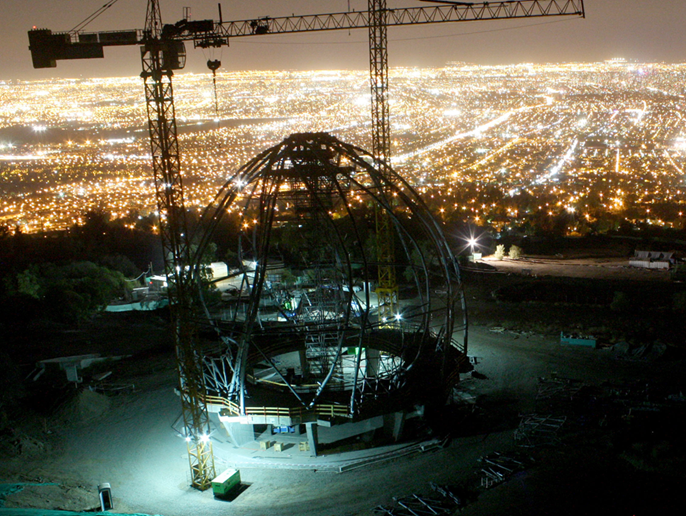

A forma do templo faz lembrar um lótus com nove pétalas. A construção tem um diâmetro de aproximadamente 34 m e uma altura de 30 m. A subestrutura é constituída por uma estrutura em betão de dois andares e uma fundação plana.

Uma vez que o local do templo está situado numa zona sísmica de elevado risco do Chile, foi necessário desacoplar a estrutura do solo na direção horizontal, devido às vibrações. Por esta razão, um total de dez apoios de pêndulos deslizantes foram introduzidos entre os pilares de betão e o segundo teto intermédio.

A estrutura de apoio em aço é uma espécie de pórtico espacial com uma corda superior e inferior constituídas por secções retangulares, assim como diagonais de tubos redondos a servirem de elementos de ligação.

As nove pétalas são idênticas e fecham a construção no topo, formando uma cúpula de luz. A armação da estrutura é constituída, como em pétalas reais, por uma estrutura porticada interior de tubos redondos com paredes de secção mais maciças (d=323,9 mm).

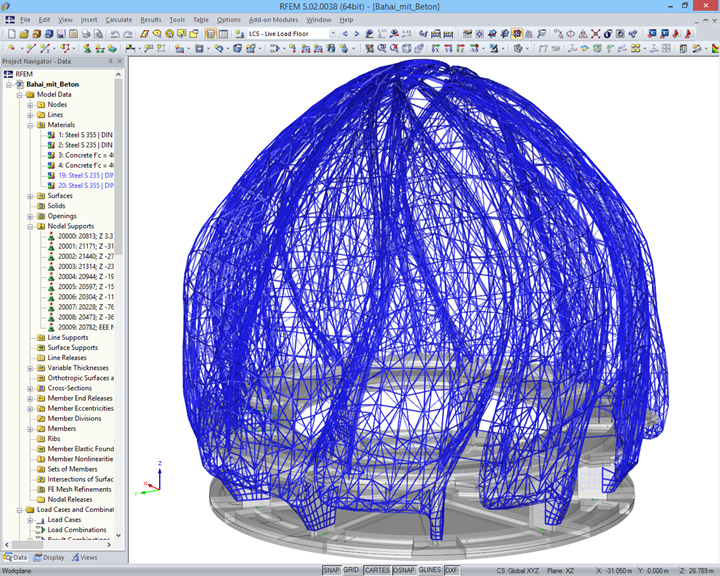

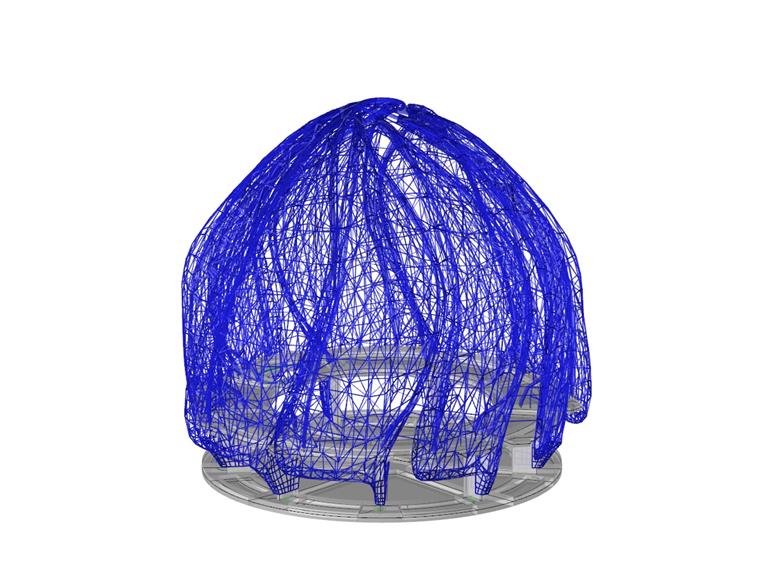

A estrutura foi primeiro modelada no software de design Rhinoceros. De seguida, o modelo completo 3D foi transferido para o RFEM e o RSTAB, onde foi otimizado em cooperação com o arquiteto.

Por fim, a Gartner calculou a estrutura em aço no RFEM e no RSTAB, considerando o impacto sísmico.
