Temple Bahá'í de Santiago, Chili

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

Une structure extraordinaire a été construite au Chili : le « Temple de la lumière ». Il s'agit de l'un des huit temples Bahá’í au monde. Le bahaïsme est une religion monothéiste qui compte environ sept millions de fidèles, principalement en Inde, en Iran, en Afrique ainsi qu'en Amérique du Nord et du Sud. La planification de ce temple s'est étendue sur plusieurs décennies.

Calcul de structure Calcul de structure, construction et réalisation (acier et toiture)
Josef Gartner GmbH, Wurtzbourg, Allemagne
josef-gartner.permasteelisagroup.com
Architecture Hariri Pontarini Architects
Toronto, Canada
www.hariripontarini.com
Maître d'ouvrage Assemblée Spirituelle Nationale des Bahá’ís du Canada
www.ca.bahai.org

Modèle

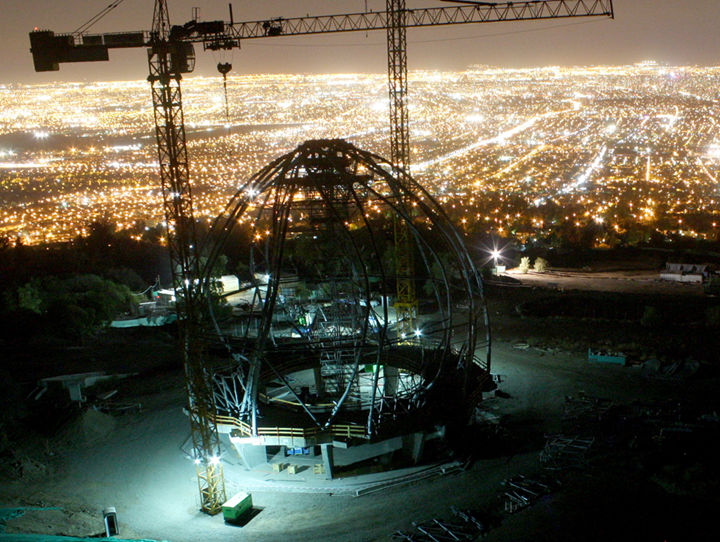

La société allemande et cliente de Dlubal Software Josef Gartner GmbH a été chargé de la planification, de la conception et de la construction de la structure complète sur une dalle en béton.

Structure

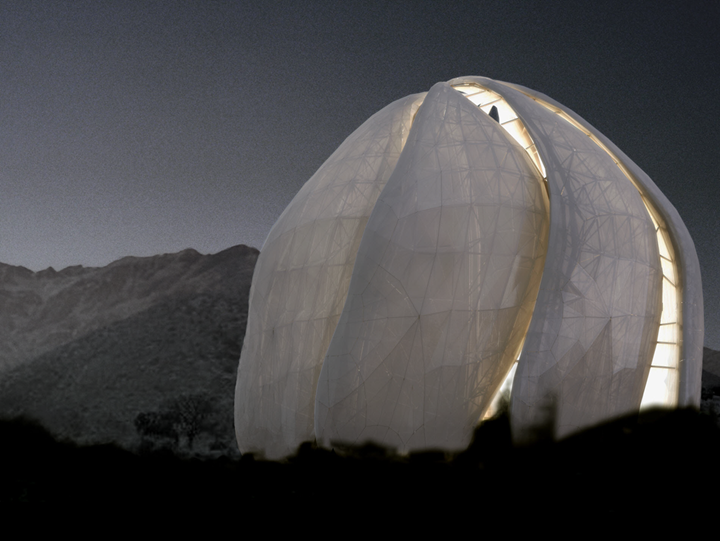

La forme de ce temple évoque une fleur de lotus à neuf pétales. Le bâtiment a un diamètre d'environ 34 m et une hauteur d'environ 30 m. Sa partie inférieure est composée d'une structure en béton de deux étages et d'une semelle plate.

La structure a dû être découplée horizontalement du sous-sol car elle a été construite dans une région à présentant des risques élevés de séisme. Dix appuis pendulaires à glissement ont donc été disposés entre les poteaux en béton et le deuxième faux-plafond.

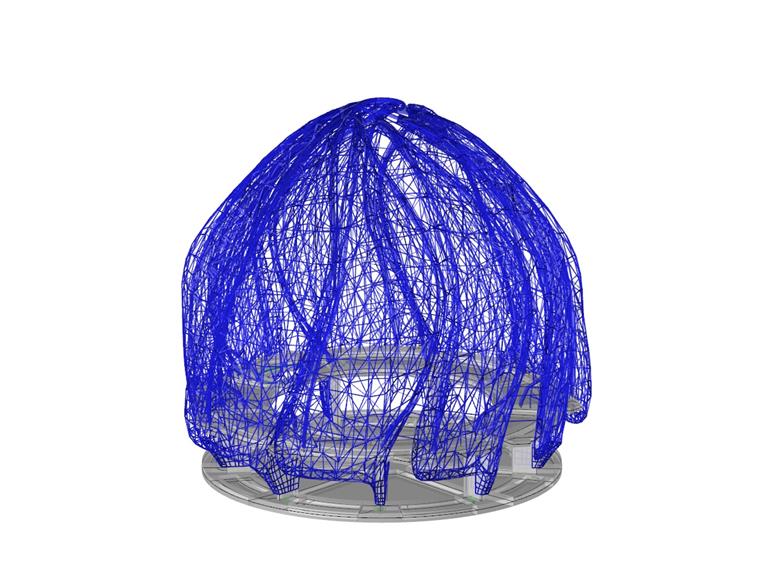

La structure porteuse en acier est une sorte d'ossature dont les membrures supérieure et inférieure sont composées de sections rectangulaires et de diagonales rondes jouant le rôle d'éléments de liaison.

Dotés d'une structure identique, les neuf pétales se referment au sommet du bâtiment et forment un puits de lumière (oculus). Le squelette de la structure est identique à celui de vrais pétales avec un treillis interne composé de barres rondes plus épaisses d'un diamètre de 323,9 mm.

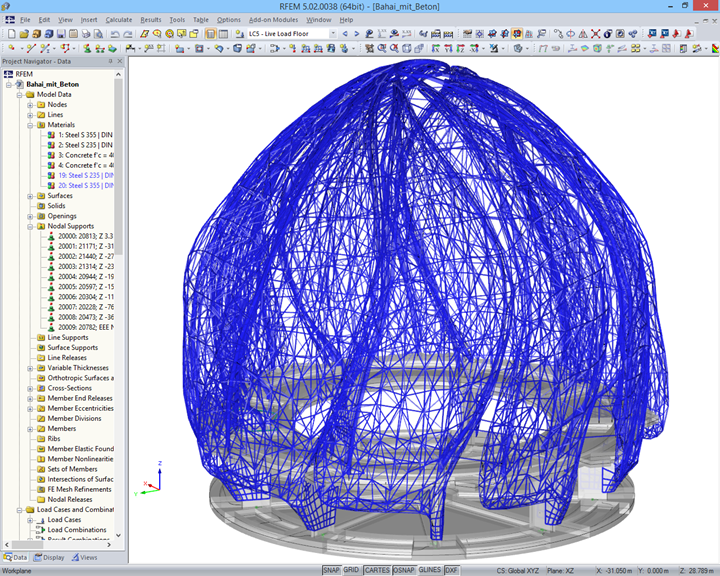

La modélisation a été réalisée à l'aide du logiciel Rhinoceros. Le modèle 3D complet a ensuite été transféré vers RFEM et RSTAB, puis optimisé en étroite collaboration avec l'architecte en charge du projet.

La société Josef Gartner GmbH a finalement calculé la structure acier dans RFEM et RSTAB en considérant l'influence des séismes.
