Bahá ' í Świątynia Ameryki Południowej, Chile

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W Chile powstała niezwykła konstrukcja: „Świątynia Światła”. Jest to jedna z ośmiu świątyń bahaistycznych na świecie. Monoteistyczna religia bahaistyczna ma około siedmiu milionów wyznawców, głównie w Indiach, Iranie, Afryce oraz Ameryce Północnej i Południowej. Projektowanie świątyni trwało kilka dekad.

Statyka i konstrukcja Analiza statyczno-wytrzymałościowa, konstrukcja i wykończenie (stal i dach)
Josef Gartner GmbH, Würzburg, Niemcy
josef-gartner.permasteelisagroup.com
Architekt Hariri Pontarini Architekci
Toronto, Kanada
www.hariripontarini.com
Inwestor Narodowe Zgromadzenie Duchowe Bahá'ís of Canada
www.bahai.pl

Model

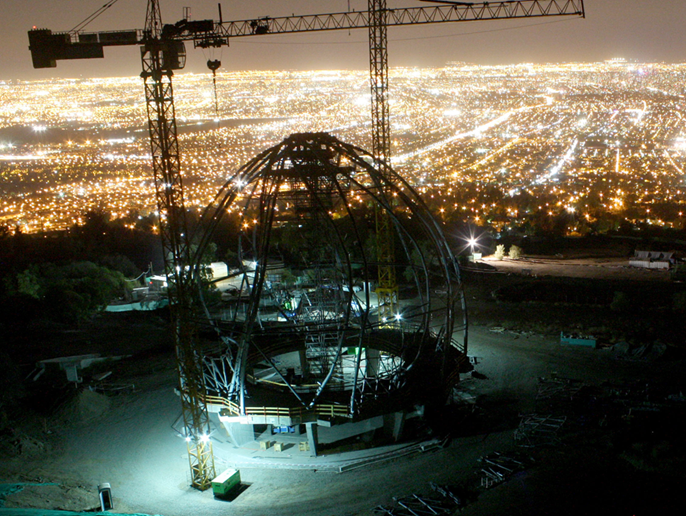

Firmie Josef Gartner GmbH, niemieckiemu klientowi Dlubal Software, powierzono zaplanowanie, projekt i budowę całej konstrukcji nad poziomem terenu.

Konstrukcja

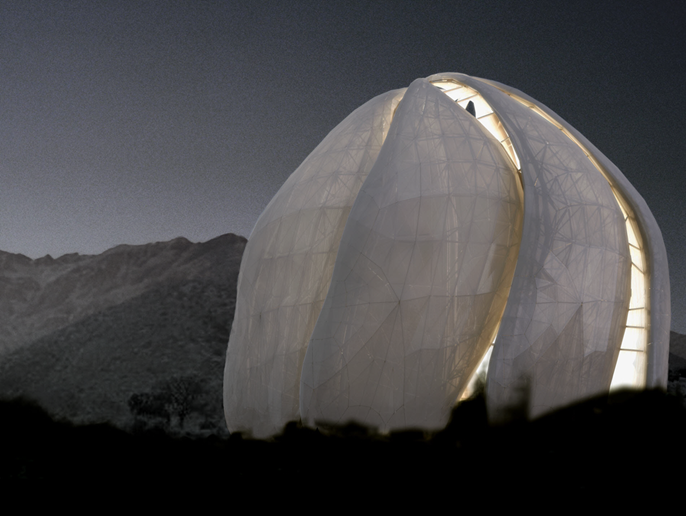

Świątynia swoim kształtem przypomina kwiat lotosu o dziewięciu płatkach. Budynek ma średnicę około 34 m i wysokość 30 m. Konstrukcja podziemna obejmuje dwukondygnacyjną konstrukcję betonową i płaską płytę.

Ponieważ budowa znajduje się w chilijskim regionie o wysokim ryzyku występowania aktywności sejsmicznej, konieczne było odłączenie, w poziomie, konstrukcji od gruntu ze względu na drgania. Dlatego pomiędzy betonowymi słupami i podwieszonym sufitem rozmieszczono dziesięć toczonych łożysk wahliwych.

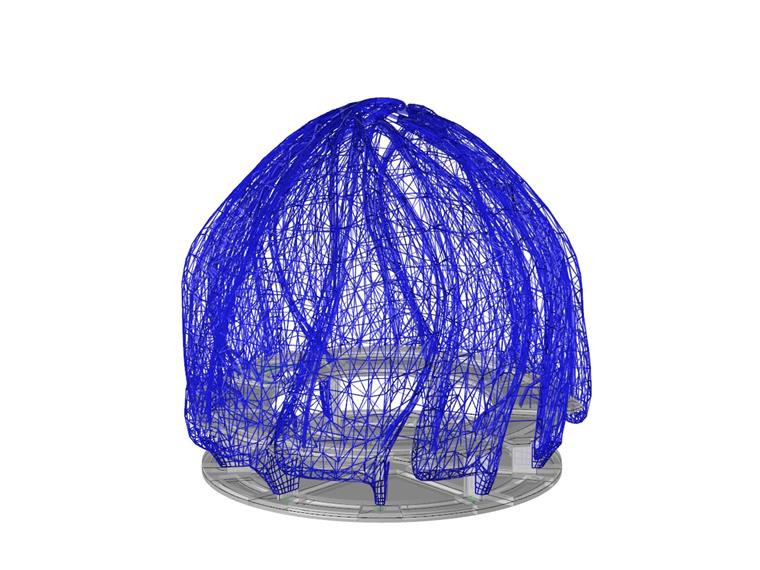

Stalowa konstrukcja nośna jest rodzajem ramy przestrzennej z górną i dolną warstwą pasów, składającą się z prostokątnych przekrojów i okrągłych elementów rurowych, służących jako elementy łączące.

Dziewięć płatków, które mają identyczną konstrukcję, styka się końcówkami tworząc kopułę z otworem (oculus). Szkielet konstrukcyjny jest uformowany, jak w przypadku prawdziwych płatków kwiatów, z wykorzystaniem wewnętrznej ramy z okrągłych rur z grubszymi ścianami przekroju o średnicy = 323,9 mm.

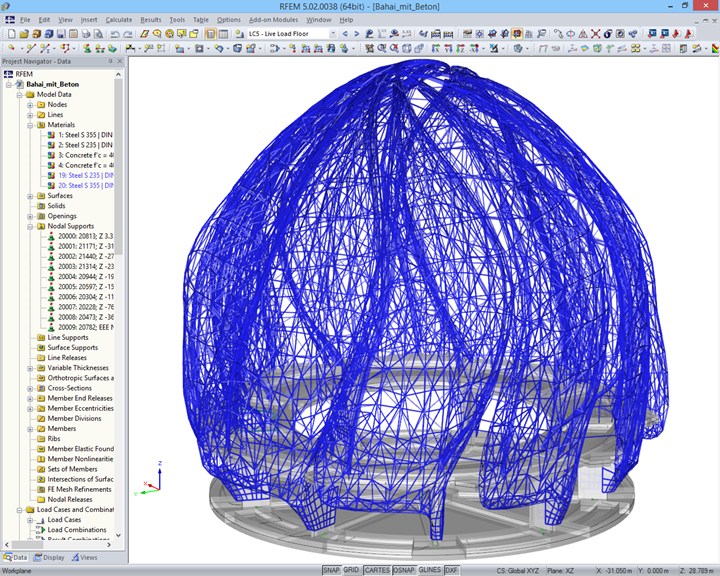

Najpierw budynek zamodelowano w programie Rhinoceros. Następnie kompletny model 3D przeniesiono do RFEM i RSTAB i zoptymalizowano podczas bliskiej współpracy z architektem.

Wreszcie firma Gartner obliczyła stalową konstrukcję w RFEM i RSTAB uwzględniając wpływ trzęsień ziemi.
