Chrám Bahá'í v Chile, Jižní Amerika

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Tento text byl přeložen Google překladačem

Zobrazit původní text

V Chile vyrostla zcela mimořádná stavba: "Chrám světla". Je jedním z osmi baháistických chrámů na světě. Monoteistická víra Bahá'í (bahaismus) má asi sedm milionů následovníků, hlavně v Indii, Íránu, Africe a také v Severní a Jižní Americe. Realizace plánu postavit tento chrám trvala mnoho desetiletí.

Statika a konstrukce Statický výpočet, realizace a kompletace (ocel a krytina)
Josef Gartner GmbH, Würzburg, Německo
josef-gartner.permasteelisagroup.com
Architekt Hariri Pontarini Architects
Toronto, Kanada
www.hariripontarini.com
Investor National Spiritual Assembly of the Bahá'ís of Canada
www.bahai.ca

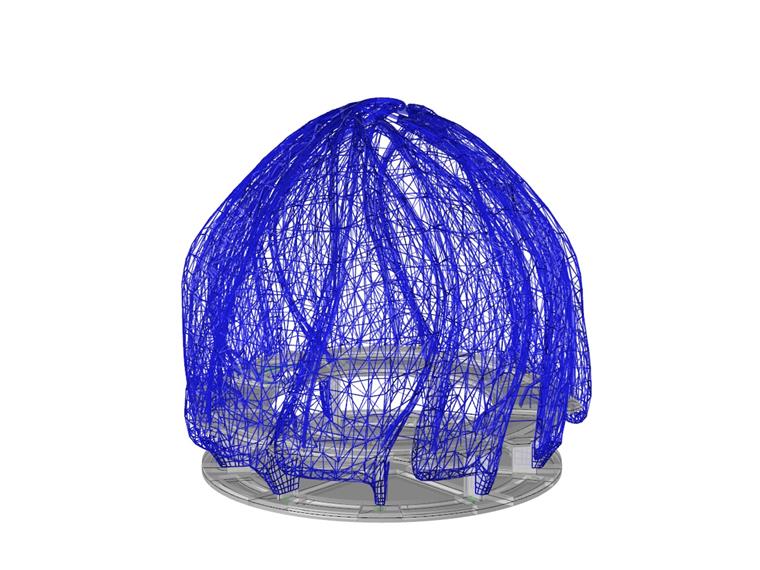

Model

Návrhem, posouzením a realizací nadzemní konstrukce byla pověřena firma Josef Gartner GmbH, německý zákazník společnosti Dlubal Software.

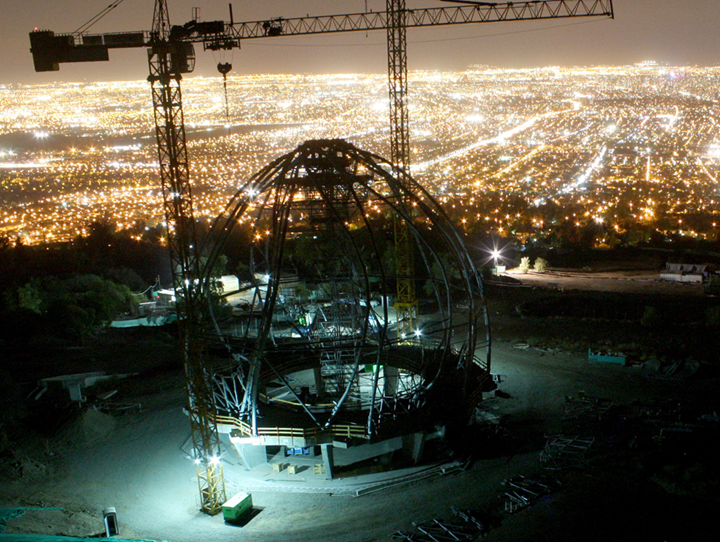

Konstrukce

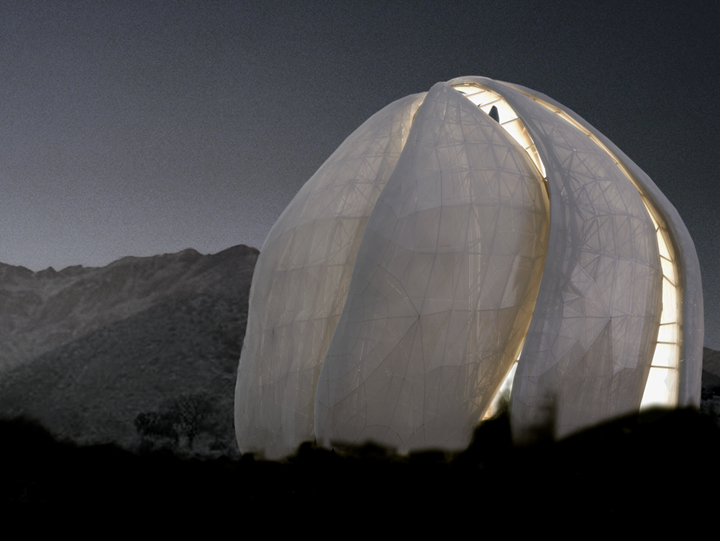

Tvar chrámu připomíná květ lotosu s devíti okvětními lístky. Budova má průměr asi 34 m a výšku 30 m. Spodní část konstrukce se skládá z dvoupodlažní betonové stavby a z plochých základů.

Chrám se nachází v Chile v oblasti s častým výskytem zemětřesení, proto bylo nutné oddělit konstrukci horizontálně od základů kvůli kmitání. Mezi betonové sloupy a střední betonovou desku tak bylo umístěno celkem 10 třecích kyvných ložisek.

Ocelovou nosnou konstrukci představuje prostorová příhradová konstrukce s horním a dolním pásem z obdélníkových profilů a s diagonálními kruhovými trubkami jako spojovacími prvky.

Devět konstrukčně totožných okvětních lístků se na vrcholu uzavírá a tvoří světelnou kopuli (oculus). Podobně jako u skutečných okvětních lístků je jejich kostra tvořena vnitřní síťovou konstrukcí ze silnějších kulatých trubek o průměru d=323,9 mm.

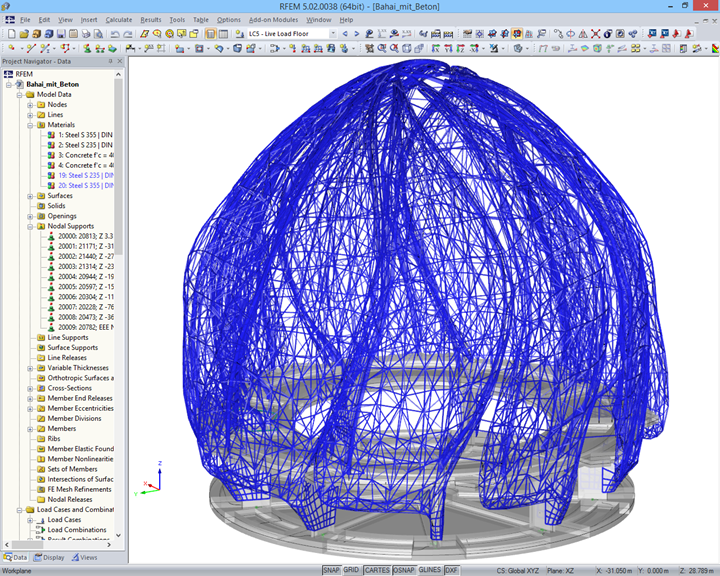

Konstrukce byla nejprve zadána v programu Rhinoceros. Následně byl celý 3D model převeden do programů RSTAB a RFEM a v úzké spolupráci s architektem optimalizován.

Nakonec byla posouzena ocelová konstrukce v programech RSTAB a RFEM se zohledněním vlivu zemětřesení.
