Bahá ' í Tempio del Sud America, Cile

In Cile è stata costruita una struttura straordinaria: "Tempio della luce", uno degli otto templi bahá'í del mondo.

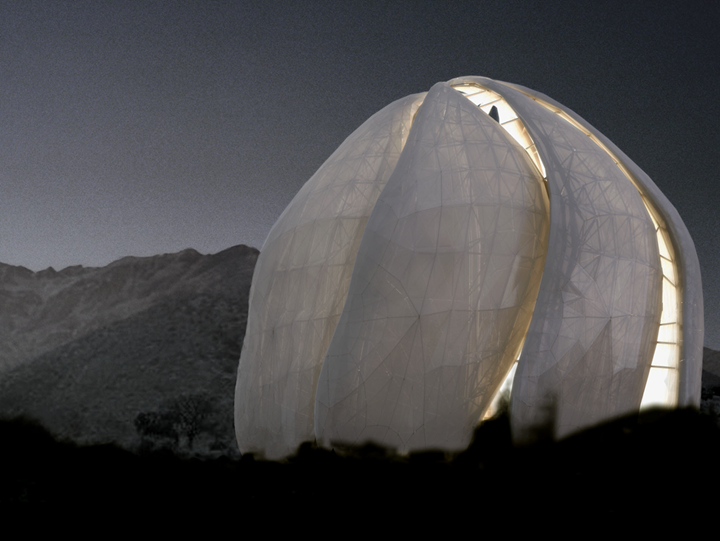

La forma del tempio ricorda un fiore a nove petali di loto. L'edificio ha un diametro di circa 34 me un'altezza di 30 m.

Josef Gartner GmbH, cliente tedesco di Dlubal Software, è stato incaricato di pianificare, progettare e costruire l'intera struttura sopra la fondazione.

Struttura

La forma del tempio ricorda un fiore a nove petali di un fiore di loto. L'edificio ha un diametro di circa 34 me un'altezza di 30 m. La sottostruttura è costituita da una struttura in cemento a due piani e una fondazione piana.

Poiché il sito è situato in una regione del Cile ad alto rischio sismico, è stato necessario separare la struttura orizzontalmente dal terreno per quanto riguarda le vibrazioni. Ecco perché sono stati disposti in totale dieci cuscinetti a pendolo ad attrito tra le colonne in cemento e il secondo soffitto intermedio.

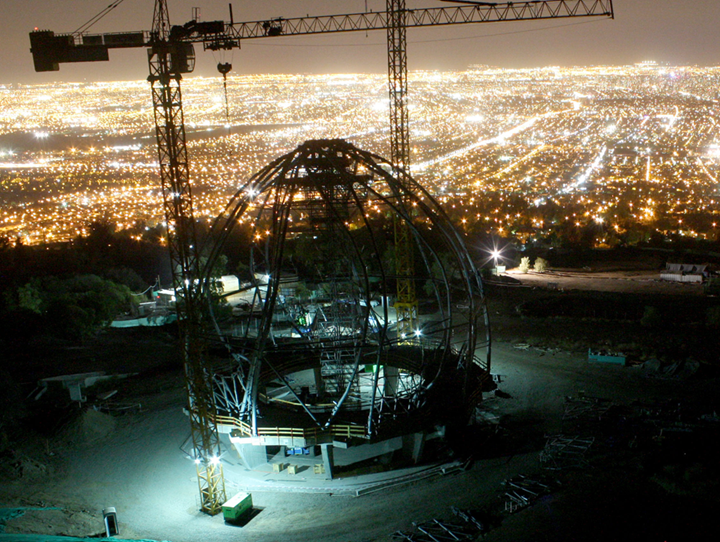

La struttura portante in acciaio è una sorta di telaio tridimensionale con uno strato di corrente superiore e inferiore costituito da sezioni trasversali rettangolari e diagonali di tubi rotondi che fungono da elementi di collegamento.

Nove petali costruttivamente identici si chiudono nella parte superiore e formano una cupola leggera (oculus). Simile ai veri petali, il loro scheletro è costituito da una struttura a rete interna di tubi rotondi più spessi con un diametro d = 323,9 mm.

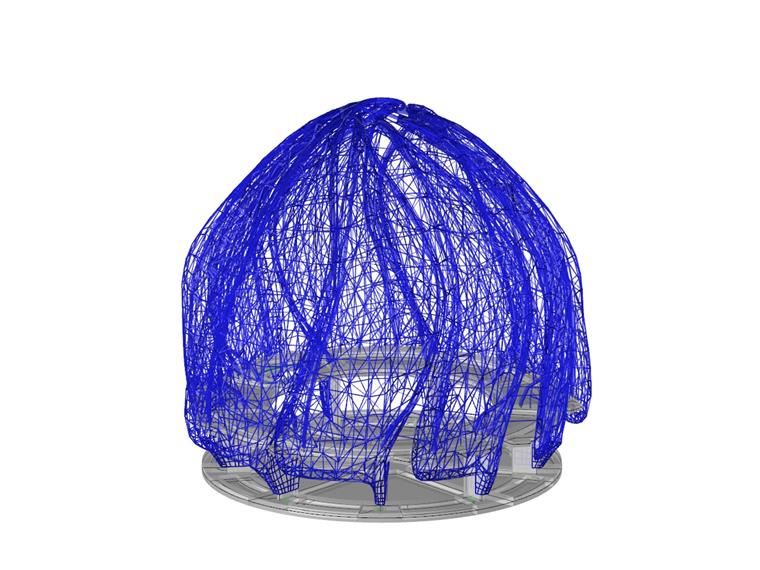

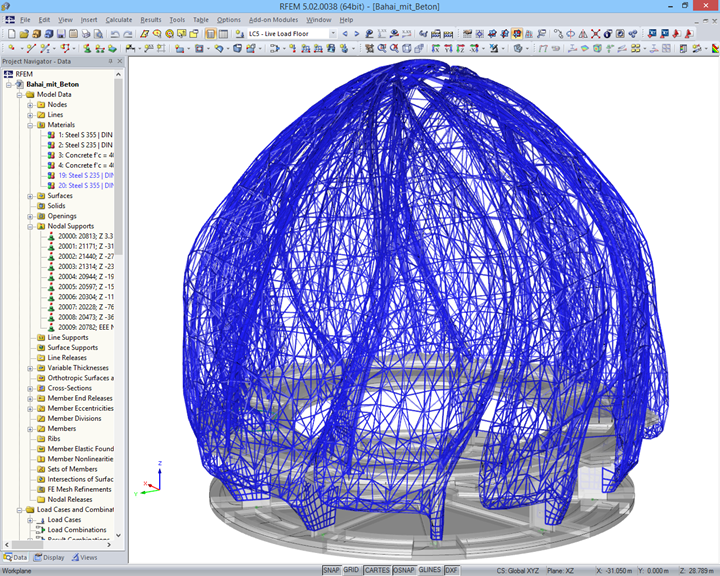

Per primo, l'edificio è stato modellato utilizzando il software di progettazione Rhinoceros. Successivamente, l'intero modello 3D è stato trasferito su RSTAB e RFEM e ottimizzato in stretta collaborazione con l'architetto.

Infine, Gartner ha calcolato la struttura in acciaio in RFEM e RSTAB considerando l'impatto dei terremoti.

Ingegneria strutturale Analisi strutturale, costruzione e completamento (acciaio e copertura)
Josef Gartner GmbH, Würzburg, Germania
josef-gartner.permasteelisagroup.com,
Architetto Hariri Pontarini Architects
Toronto, Canada
www.harripontarini.com
Committente Assemblea spirituale nazionale dei bahá'í del Canada
www.bahai.ca


Specifiche del progetto

Dati modello

Numero di nodi 9734
Numero di linee 18620
Numero di aste 17300
Numero di superfici 118
Numero di casi di carico 7
Nr. di combinazioni di risultati 4
Dimensioni (metriche) 33.128 x 33.197 x 30.407 m
Dimensioni (imperiali) 108.69 x 108.91 x 99.76 feet
Versione del programma 5.02.00
