Bahá ' í 南美洲神庙,智利

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

智利建造了一个特殊的结构: “光明庙”。 它是全世界八座巴哈伊神庙之一。 一神教的巴哈伊宗教大约有700万追随者,主要分布在印度,伊朗,非洲以及北美和南美。 建造这座寺庙花了数十年的时间。

结构设计 结构分析,建造和完工(钢结构和屋面)
Josef Gartner GmbH,维尔茨堡,德国
josef-gartner.permasteelisagroup.com
建筑学 Hariri Pontarini Architects
Toronto, Canada
www.hariripontarini.com
投资商 National Spiritual Assembly of the Bahá’ís of Canada
www.ca.bahai.org

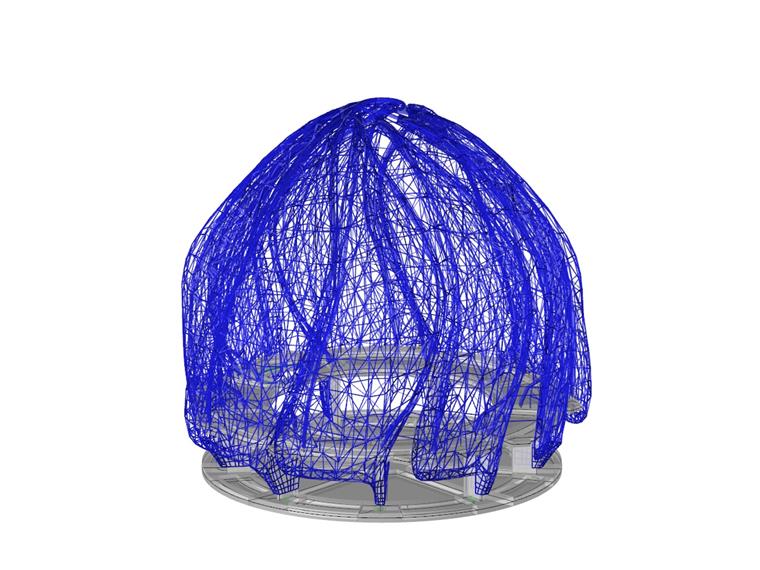

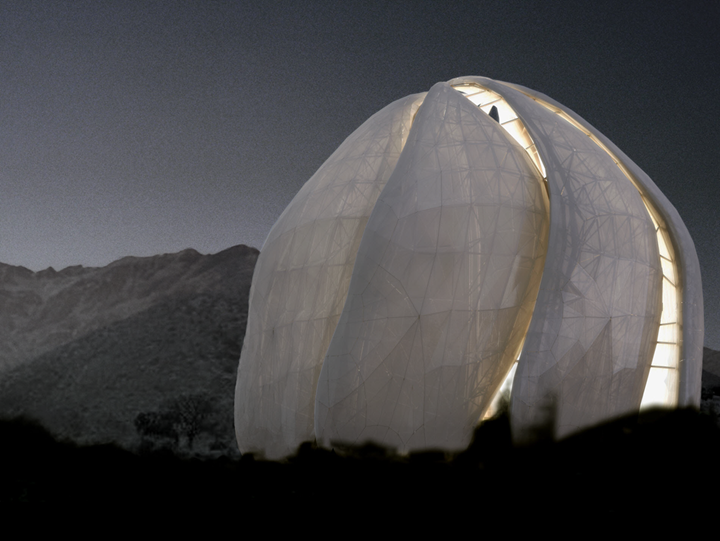

模型

德国Dlubal Software公司的客户Josef Gartner GmbH负责基础之上整个结构的规划,设计和施工。

支承结构

寺庙的形状像莲花的九瓣花朵。 该建筑物的直径约为34 m,高度为30 m。 下部结构由一个两层的混凝土结构和一个扁平的基础组成。

由于该地点位于地震危险性较高的智利地区,因此考虑振动时必须将结构与地面水平耦合。 因此在混凝土柱和第二个中间顶棚之间总共布置了10个摩擦摆支座。

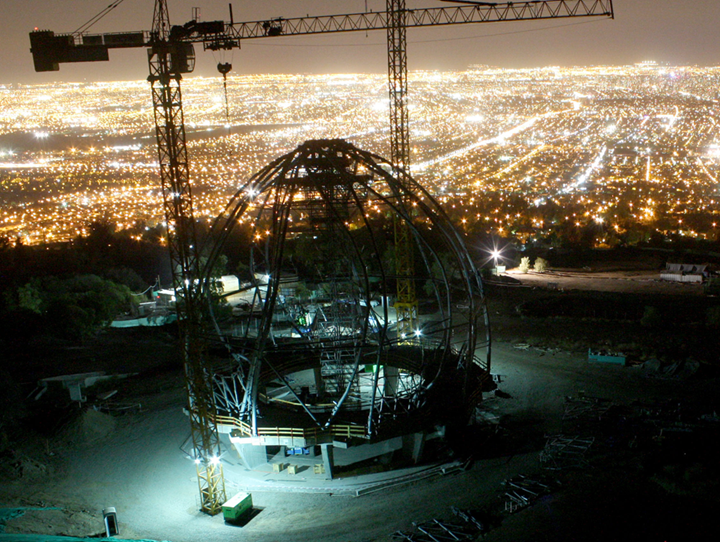

钢结构支撑结构是一种空间框架,上部和下部的弦杆层由矩形截面和圆管对角线组成。

构造相同的九个花瓣在最大点处合拢,其叶片的顶点形成一个光圆顶(眼球)。 该结构骨架与真实的植物花瓣一样,由一个内部框架构成,该内部框架由圆管组成,其厚壁截面d = 323.9 mm。

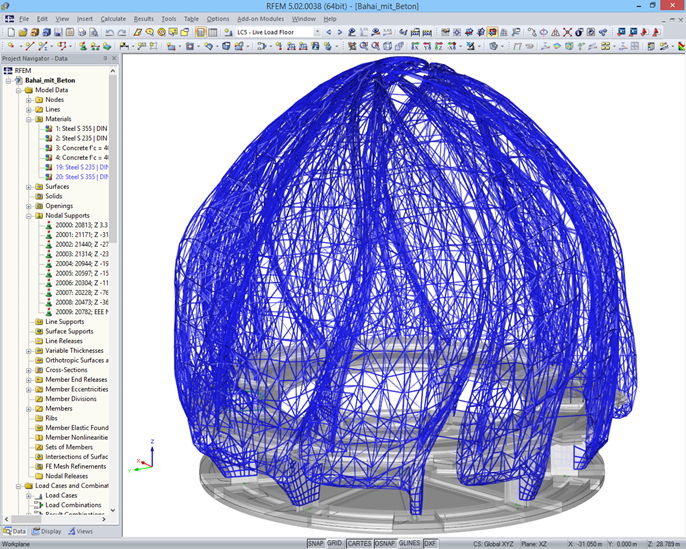

首先,使用Rhinoceros设计软件对建筑物进行建模。 然后,将完整的3D模型转移到RFEM和RSTAB中,并与建筑师紧密合作进行优化。

最后,Gartner在RFEM和RSTAB中计算了考虑地震影响的钢结构。
