Extensão de fundição na Índia

Projeto de cliente da Dlubal

Planeamento estrutural Ingenieurbüro Mauss
Düsseldorf, Alemanha
www.ibmauss.de
Construção Empreiteiro geral
SMS SIEMAG AG
Düsseldorf, Alemanha
www.sms-siemag.com

Empreiteiro
Oehmichen & Bürgers GmbH
Düsseldorf, Alemanha
www.oub.de
Dono da obra JSW Steel Ltd.
Mumbai, Índia
www.jsw.in

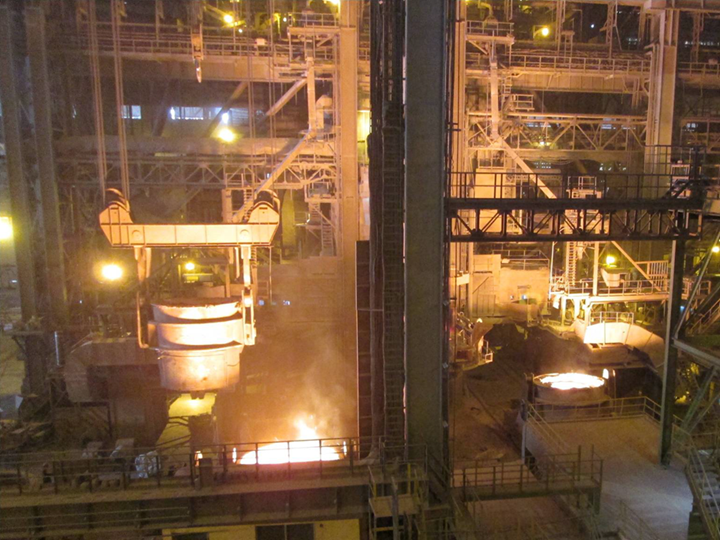

À fundição de aço JSW ISPAT na Índia vai ser acrescentado mais um piso assim como novos equipamentos e torres de escadas. Ao mesmo tempo, a construção já existente será reforçada para permitir a absorção do peso adicional das novas componentes e de cargas sísmicas maiores.

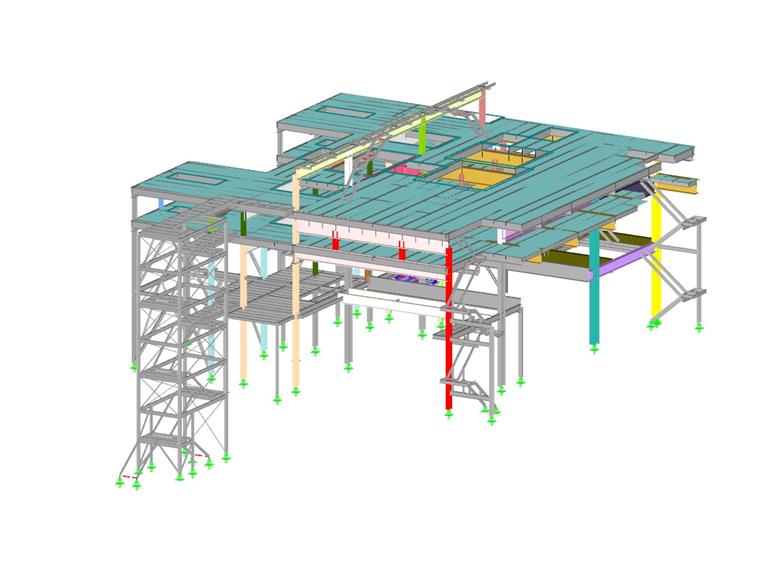

Construção

As dimensões das instalações em planta são de 33 m x 35 m com uma altura de 15 m. O nível superior da fundição a ser construído é designado por plataforma de vazamento e está dimensionado para uma carga de 3 t/m².

Na plataforma de vazamento estão instalados compartimentos de controlo, designados por baldes de emergência, que, para o caso de o sistema falhar, recolhem o aço líquido assim como vigas de rolamento e outros dispositivos de transporte.

A estrutura portante é constituída por vigas de aço com um vão de até 14 m. As vigas principais maiores têm dimensões de h x w = 1200 x 600 mm com espessuras de chapas até 60 mm. O reforço da construção para as cargas sísmicas é obtido através de diagonais.

Análise estrutural e dimensionamento

Com o intuito de executar o planeamento da extensão com rapidez e eficácia, foi utilizado desde o início a possibilidade de digitalização e de troca de dados entre os diferentes programas 3D de planeamento e cálculo.

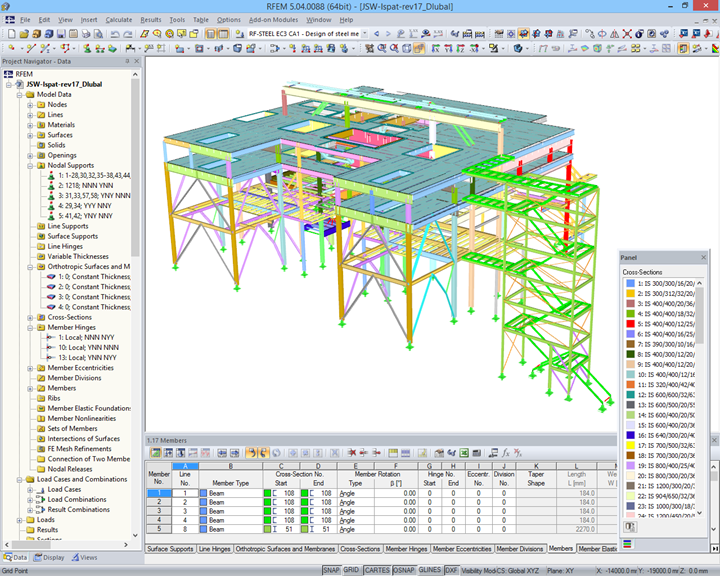

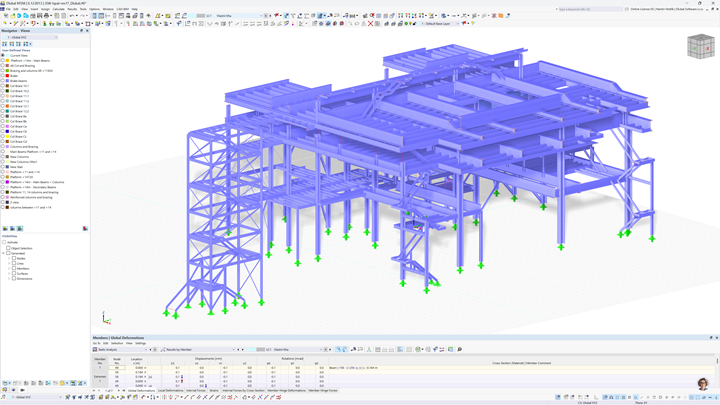

A estrutura existente foi inicialmente capturada com um digitalizador 3D a laser e seguidamente representada como nuvem de pontos 3D. Esta foi transferida para o RFEM através de um programa de construção com a função Importar/Exportar. O modelo ficou assim à disposição para outras análises.

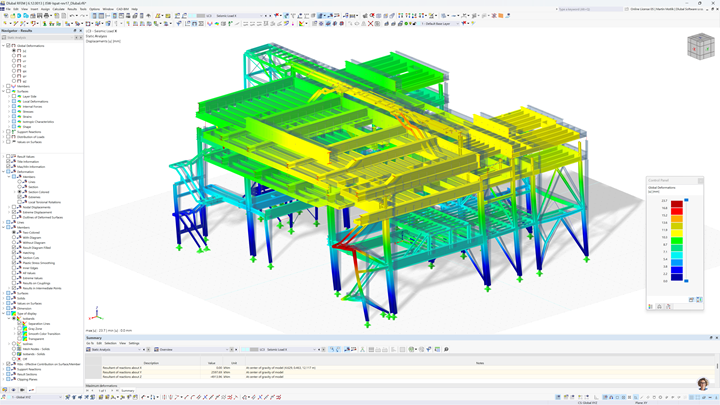

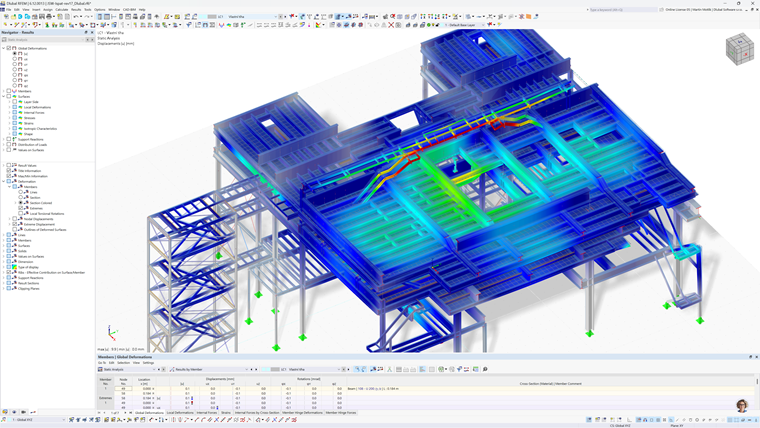

O cálculo estático foi efetuado no módulo adicional RF-STEEL EC3, de acordo com o Eurocódigo 3.
