Descripción y realización del proyecto
Las dimensiones de la instalación son en planta de aprox. 33 m x 35 m, con una altura de 15 m. El nivel superior de la instalación de colada continua, que debe construirse de nuevo, se denomina plataforma de colada y está dimensionado para una carga de 3 t/m².

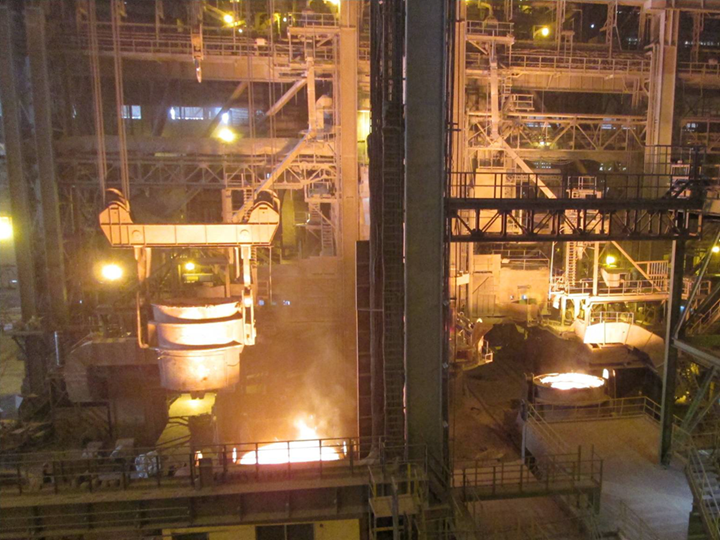

En la plataforma de colada se encuentran salas de control, los denominados cubilotes de emergencia, que en caso de fallo recogen el acero líquido, así como vías de grúa y otros dispositivos de transporte.
La estructura portante está formada por vigas de acero con luces de hasta 14 m. Las vigas principales mayores tienen dimensiones h x b = 1200 x 600 mm, con espesores de chapa de hasta 60 mm. El arriostramiento de la construcción frente a cargas sísmicas se realiza mediante diagonales.
Cálculo estático y dimensionamiento
Para llevar a cabo de forma rápida y eficaz la planificación de la ampliación, desde el principio se aprovecharon las posibilidades de la digitalización y del intercambio de datos entre los distintos programas de planificación y cálculo 3D.

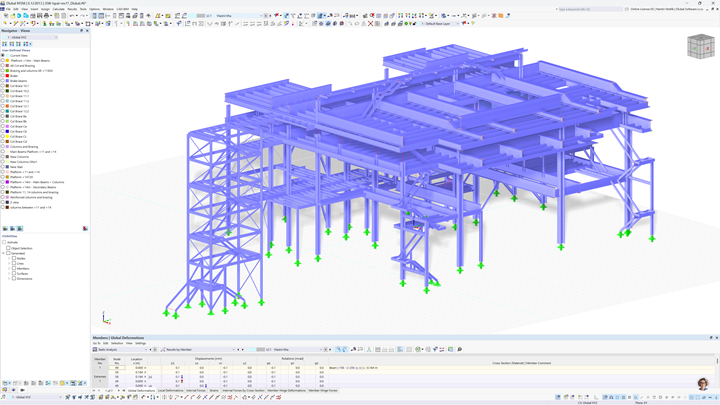

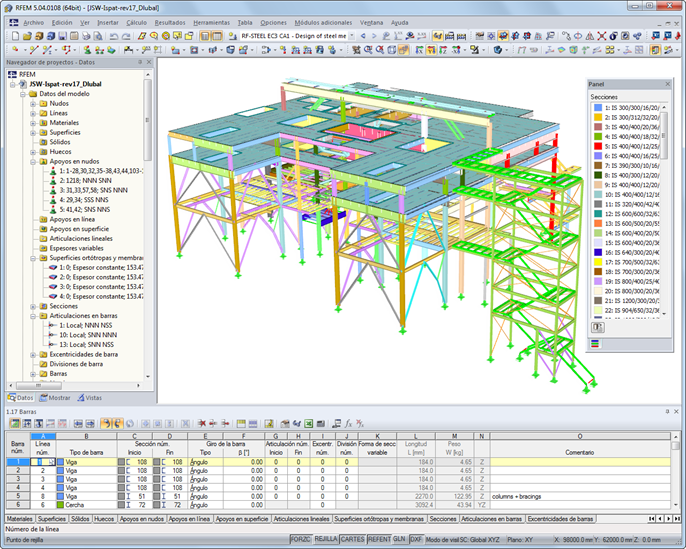

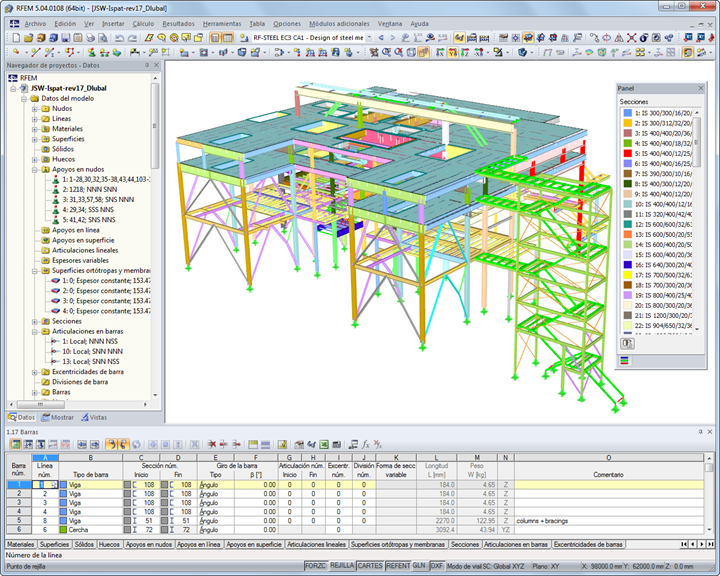

En primer lugar, la estructura existente se levantó mediante un escáner láser 3D y se representó como una nube de puntos 3D. Esta se transfirió, a través del paso intermedio de un programa de diseño, a un archivo RFEM mediante las funciones de importación/exportación. De este modo, el modelo quedó disponible como base para los estudios posteriores.
El cálculo estático se realizó en el módulo adicional RF‑STAHL EC3 según el Eurocódigo 3.

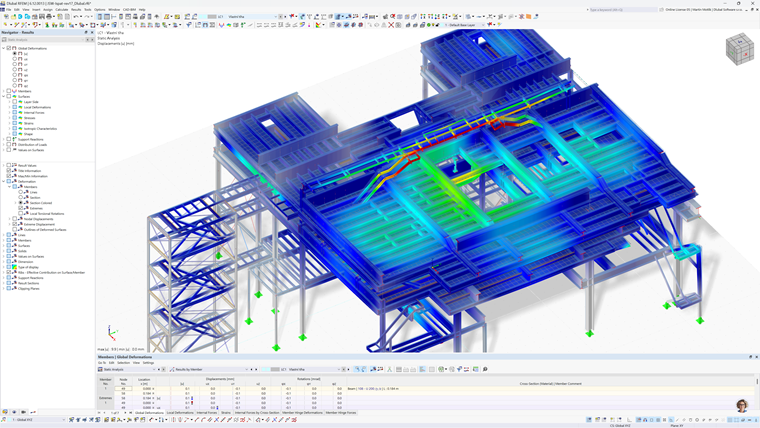

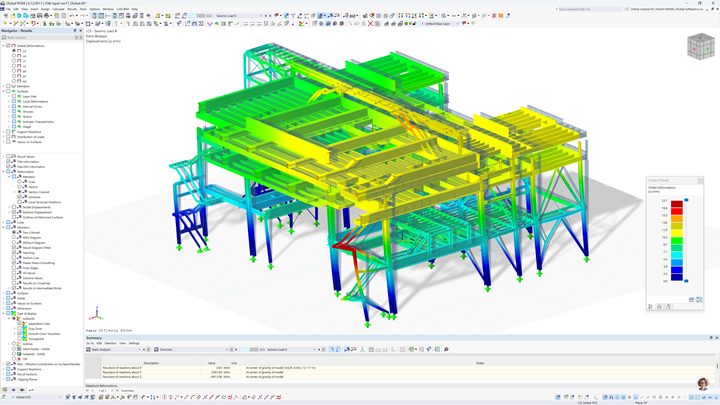

Para la representación gráfica de los resultados se utilizaron las herramientas gráficas de RFEM, por ejemplo para agrupar distintas categorías de refuerzos y mostrarlas en color en gráficos 3D.
| Ingeniería estructural | Ing.-Büro Mauss, Düsseldorf, Alemania www.ibmauss.de |
| Construcción | Contratista general SMS SIEMAG AG, Dusseldorf, Alemania www.sms-group.com Contratista Oehmichen und Bürgers, Düsseldorf, Alemania www.oub.de |
| Inversor | Jindal South West (JSW) Steel Ltd, India www.jsw.in |
