Agrandissement d'une aciérie à coulée continue, Inde

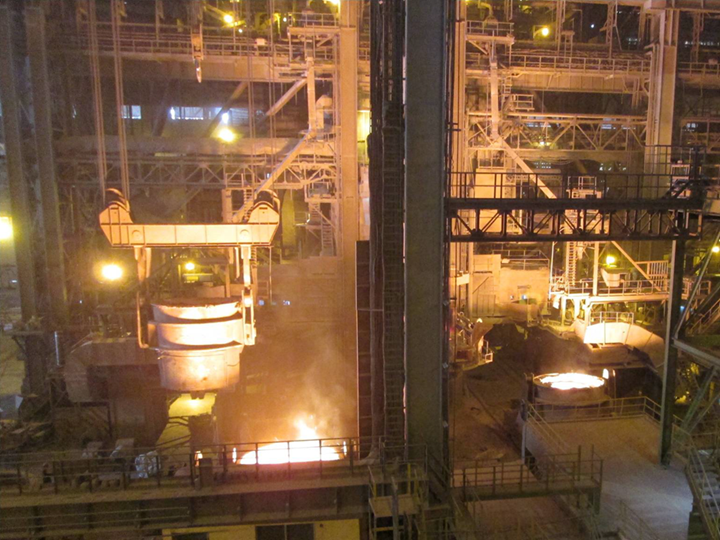

L'installation de coulée continue de l'aciérie JSW ISPAT en Inde a été agrandie d'un étage et complétée par de nouveaux appareils ainsi que des tours escaliers.

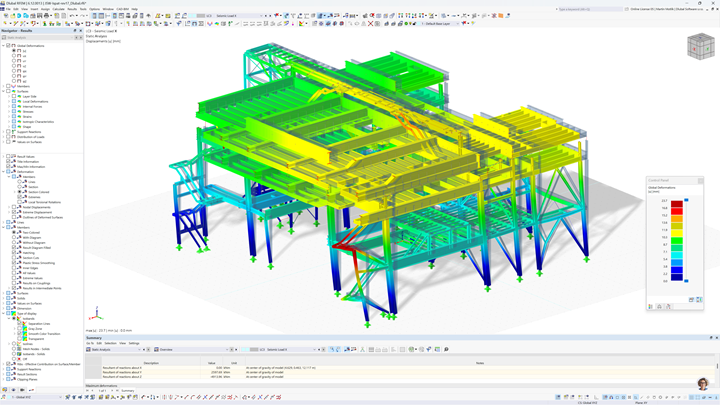

La structure existante a en outre été renforcée pour pouvoir supporter la charge supplémentaire résultante et les charges sismiques élevées du site de l'aciérie.

Projektbeschreibung und -realisierung

Les dimensions au sol de la structure sont d'environ 33 m x 35 m pour une hauteur de 15 m. Die neu zu errichtende oberste Ebene der Stranggussanlage wird als Gießbühne bezeichnet und ist für eine Belastung von 3 t/m² ausgelegt.

Elle est équipée de salles de contrôle avec des poches métallurgiques d'urgence destinées à collecter l'acier liquide en cas de dysfonctionnement, mais également de ponts roulants et d'autres appareils de transport.

La structure porteuse est composée de poutres en acier de 14 m de long au maximum. Die größten Hauptträger haben Abmessungen h x b = 1200 x 600 mm mit Blechdicken bis 60 mm. Le système de contreventement de la structure a été renforcé avec des diagonales de raidissement pour mieux résister aux charges sismiques.

Analyse statique et dimensionnement

Um die Planung der Erweiterung schnell und effektiv umzusetzen, wurden von Anfang an die Möglichkeiten einer Digitalisierung und des Datenaustausches zwischen denverschiedenen 3D-Planungs- und Berechnungsprogrammen genutzt.

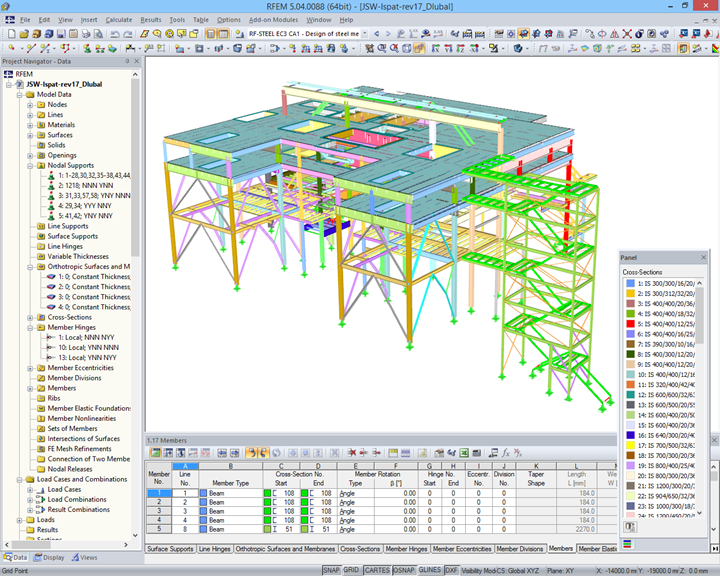

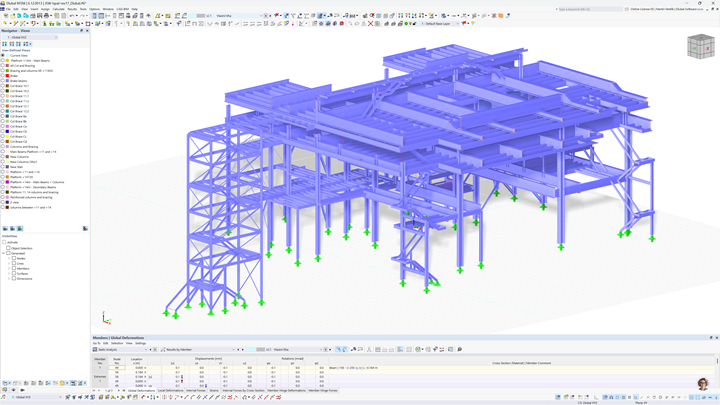

La construction existante a été numérisée à l'aide d'un scanner laser 3D et affichée sous forme de nuage de points 3D. Il a ensuite été transféré dans un fichier RFEM à partir du programme de conception utilisé grâce aux fonctions d'importation/exportation des logiciels. Das Modell stand damit als Grundlage für die weiteren Untersuchungen zurVerfügung.

Les éléments en acier ont été calculé selon l'Eurocode 3 grâce au module additionnel RF-STEEL EC3.

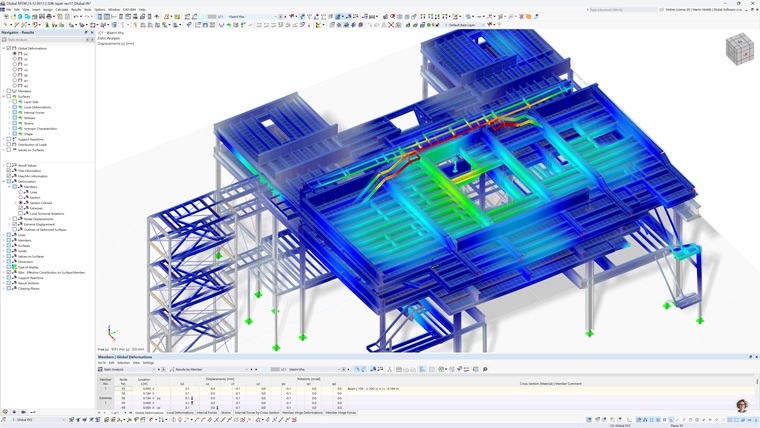

Les outils graphiques de RFEM ont permis d'afficher graphiquement les résultats, par exemple pour grouper différentes catégories d'armatures et les afficher en couleur dans des graphiques 3D.



Spécifications du projet

Données du modèle

Nombre de nœuds 1741
Nombre de lignes 2225
Nombre de barres 2142
Nombre de surfaces 4
Nombre de cas de charge 16
Nombre de combinaisons de charges 23
Nombre de combinaisons de résultats 1
Poids total 907,917 t
Cotation fonctionnelle 34,455 x 50,355 x 23,540 m
Version du logiciel 5.04.00
