23. März 2015

Erweiterung Stranggussanlage in Indien

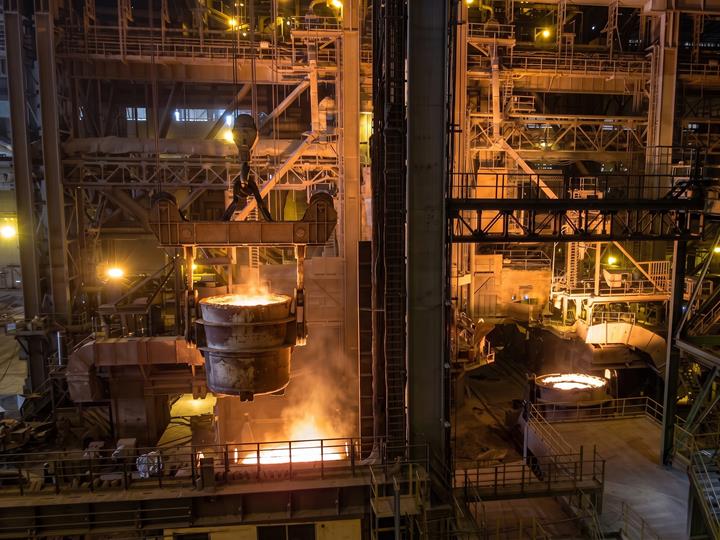

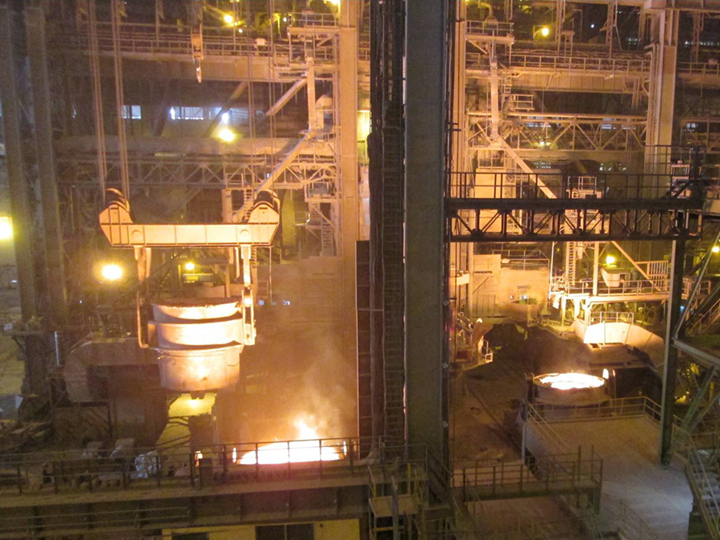

Die Stranggussanlage des Stahlwerks JSW ISPAT in Indien wird um eine zusätzliche Ebene erweitert sowie um neue Anlagenkomponenten und Treppentürme ergänzt.

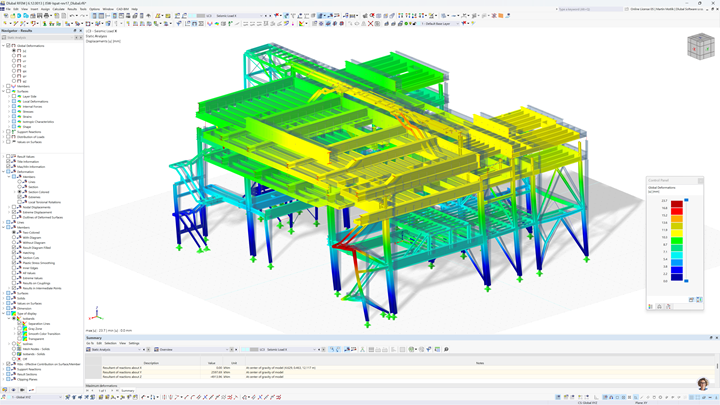

Gleichzeitig wird die vorhandene Konstruktion verstärkt, um das zusätzliche Gewicht der neuen Komponenten sowie höhere Erdbebenlasten aufnehmen zu können.

Projektbeschreibung und -realisierung

Die Abmessungen der Anlage sind im Grundriss ca. 33 m x 35 m mit einer Höhe von 15 m. Die neu zu errichtende oberste Ebene der Stranggussanlage wird als Gießbühne bezeichnet und ist für eine Belastung von 3 t/m² ausgelegt.

Auf der Gießbühne befinden sich Kontrollräume, die sogenannten Notkübel, welche im Störfall den flüssigen Stahl aufnehmen, sowie Kranbahnen und weitere Transportvorrichtungen.

Die Tragstruktur besteht aus Stahlträgern mit Spannweiten von bis zu 14 m. Die größten Hauptträger haben Abmessungen h x b = 1200 x 600 mm mit Blechdicken bis 60 mm. Die Aussteifung der Konstruktion gegen Erdbebenlasten erfolgt durch Diagonalen.

Statische Berechnung und Bemessung

Um die Planung der Erweiterung schnell und effektiv umzusetzen, wurden von Anfang an die Möglichkeiten einer Digitalisierung und des Datenaustausches zwischen denverschiedenen 3D-Planungs- und Berechnungsprogrammen genutzt.

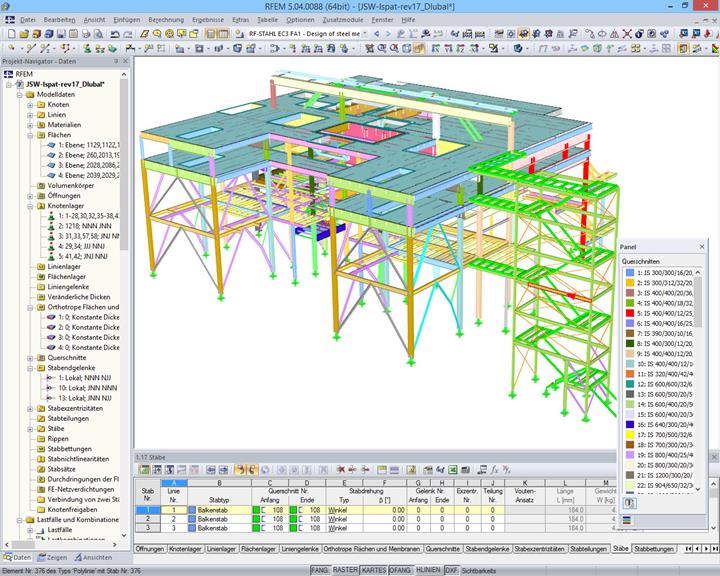

Die vorhandene Konstruktion wurde zunächst mithilfe eines 3D-Laserscanners aufgenommen und als 3D-Punktewolke abgebildet. Diese wurde über den Zwischenschritt eines Konstruktionsprogramms mit den Import/Export-Funktionen in eine RFEM-Datei überführt. Das Modell stand damit als Grundlage für die weiteren Untersuchungen zurVerfügung.

Die statische Berechnung erfolgte im Zusatzmodul RF‑STAHL EC3 nach Eurocode 3.

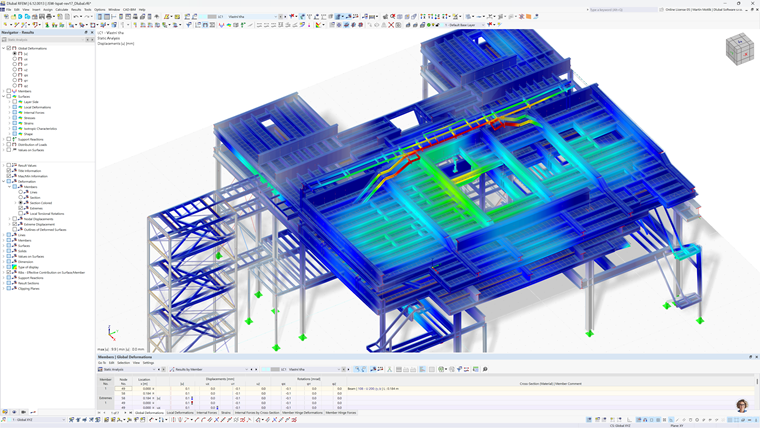

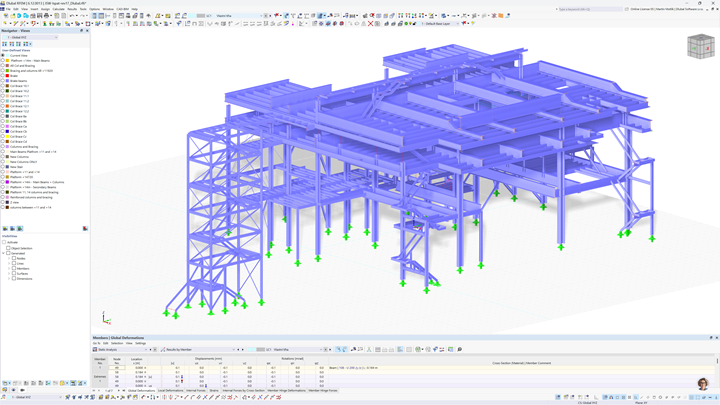

Für die anschauliche Darstellung der Ergebnisse wurden die graphischen Werkzeuge von RFEM genutzt, um beispielsweise verschiedene Kategorien von Verstärkungen zu gruppieren und farblich in 3D-Graphiken darzustellen.



Projektspezifikationen

Modelldaten

Anzahl Knoten 1741
Anzahl Linien 2225
Anzahl Stäbe 2142
Anzahl Flächen 4
Anzahl Lastfälle 16
Anzahl Lastkombinationen 23
Anzahl Ergebniskombinationen 1
Gesamtgewicht 907.917 t
Abmessungen 34.455 x 50.355 x 23.540 m
Programmversion 5.04.00
