Rozbudowa odlewni w Indiach

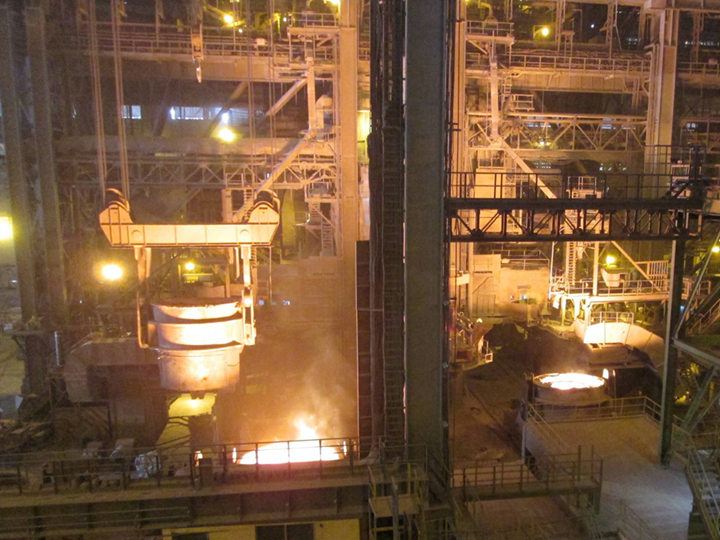

Odlewnia huty JSW ISPAT w Indiach została rozbudowana o dodatkowe piętro i nowe elementy komunikacyjne.

Istniejąca konstrukcja została wzmocniona w celu przyjęcia dodatkowego obciążenia nowymi elementami oraz zwiększonych obciążeń sejsmicznych.

Projektbeschreibung und -realisierung

Wymiary zakładu na planie wynoszą około 33 m x 35 m przy wysokości 15 m. Die neu zu errichtende oberste Ebene der Stranggussanlage wird als Gießbühne bezeichnet und ist für eine Belastung von 3 t/m² ausgelegt.

Na platformie odlewniczej znajdują się pomieszczenia kontrolne, zestawy awaryjne, które zbierają płynną stal w przypadku awarii, jak również suwnice i pozostałe urządzenia.

Konstrukcja wsporcza składa się ze stalowych kratownic o rozpiętości do 14 m. Die größten Hauptträger haben Abmessungen h x b = 1200 x 600 mm mit Blechdicken bis 60 mm. Konstrukcja jest wzmocniona przeciwko obciążeniom sejsmicznym przez stężenia ukośne.

Analiza statyczna

Um die Planung der Erweiterung schnell und effektiv umzusetzen, wurden von Anfang an die Möglichkeiten einer Digitalisierung und des Datenaustausches zwischen denverschiedenen 3D-Planungs- und Berechnungsprogrammen genutzt.

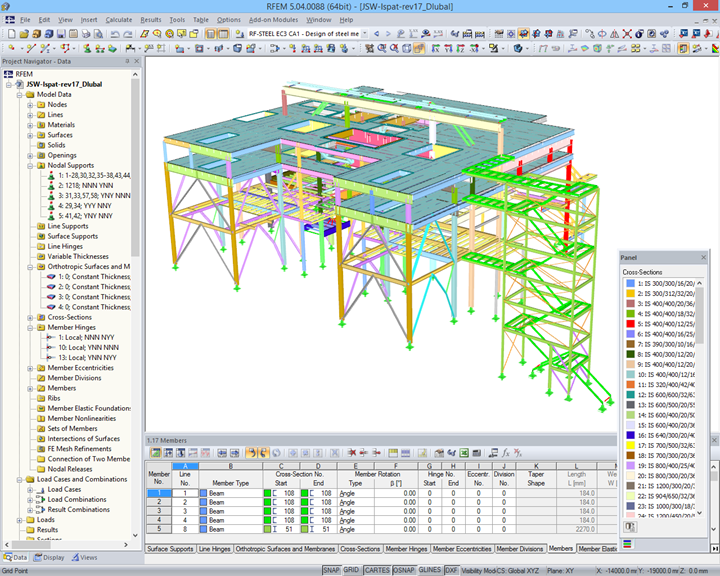

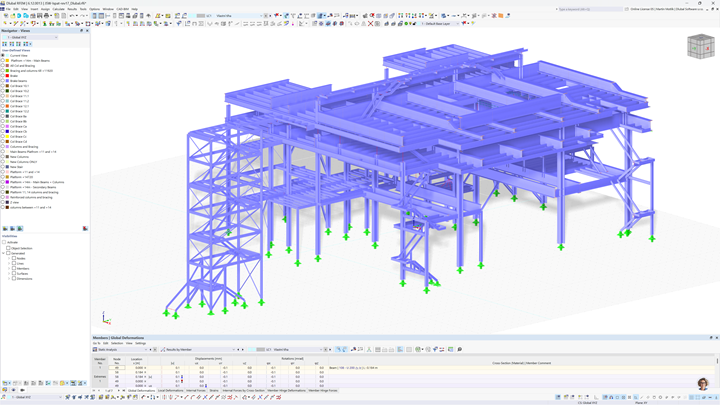

Na początku istniejącą konstrukcję uchwycono w skanerze laserowym 3D i wyświetlono jako chmurę punktów 3D. W etapie pośrednim, obraz przeniesieono do pliku w RFEM korzystając z programu z funkcją import/eksport. Das Modell stand damit als Grundlage für die weiteren Untersuchungen zurVerfügung.

Analizę statyczno-wytrzymałościową została przeprowadzona zgodnie z Eurokodem 3 w module dodatkowym RF STEEL EC3.

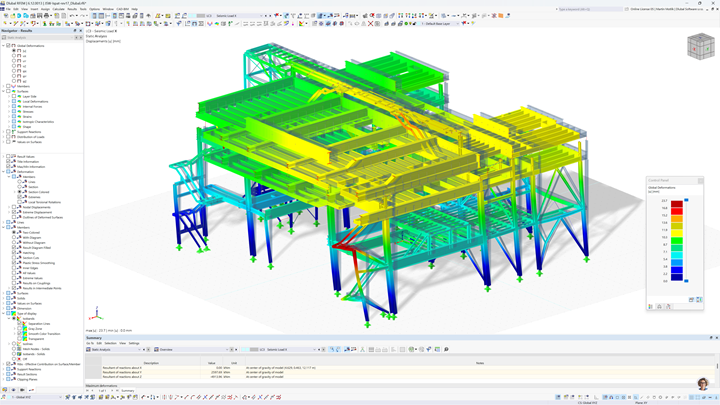

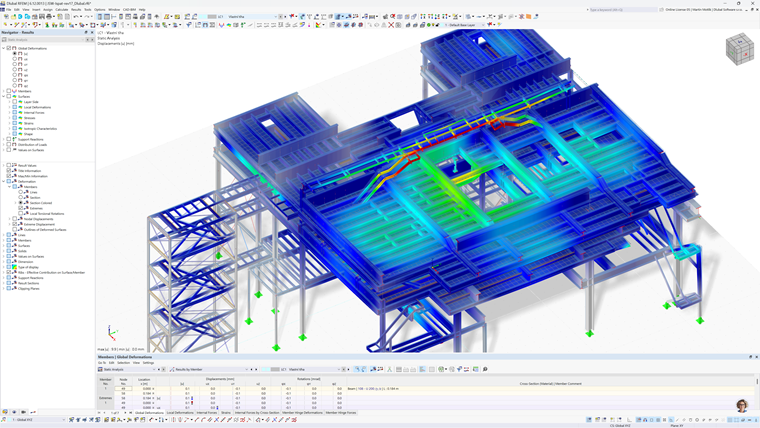

Aby wyświetlać wyniki szczegółowo, wykorzystano graficzne narzędzia RFEM np. aby sklasyfikować różne kategorie zbrojenia i wyświetlić je w kolorze w grafice 3D.



Specyfikacja projektu

Dane modelu

Liczba węzłów 1741
Liczba linii 2225
Liczba prętów 2142
Liczba powierzchni 4
Ilość przypadków obciążenia 16
Ilość KO 23
Liczba kombinacji wyników 1
Ciężar całkowity 907,917 t
Wymiarowanie 34,455 x 50,355 x 23,540 m
Wersja programu 5.04.00
