Descrizione del progetto e realizzazione

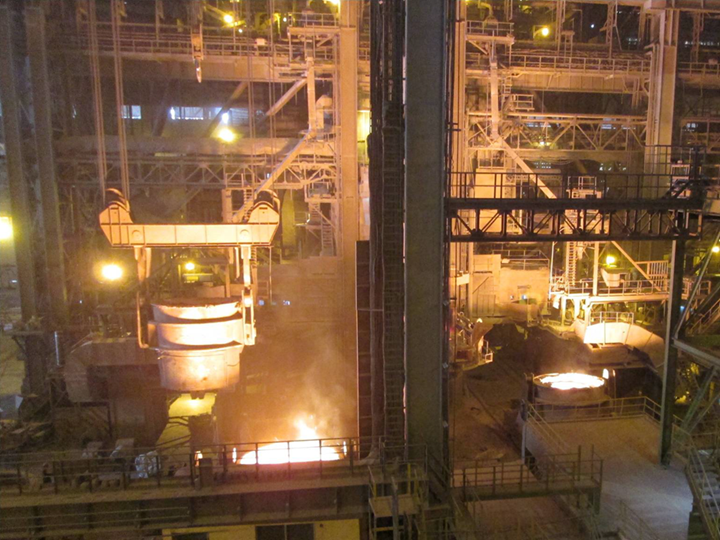

Le dimensioni dell’impianto sono in pianta di circa 33 m x 35 m con un’altezza di 15 m. Il nuovo livello superiore dell’impianto di colata continua da realizzare viene definito piattaforma di colata ed è progettato per un carico di 3 t/m².
Sulla piattaforma di colata si trovano locali di controllo, i cosiddetti pozzetti di emergenza, che in caso di guasto raccolgono l’acciaio liquido, nonché le vie di corsa delle gru e altri dispositivi di trasporto.

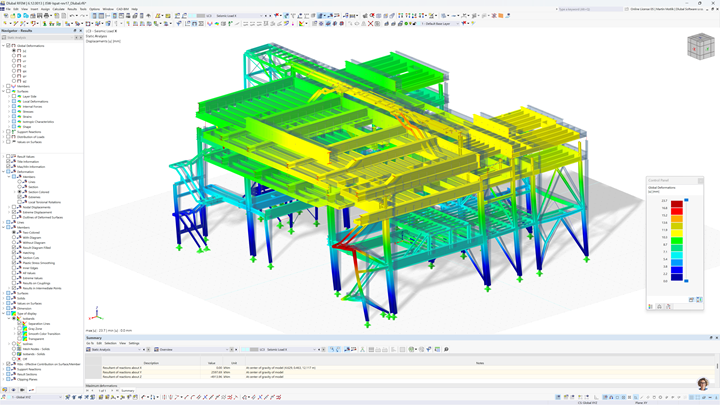

La struttura portante è costituita da travi in acciaio con luci fino a 14 m. Le travi principali più grandi hanno dimensioni h x b = 1200 x 600 mm con spessori di lamiera fino a 60 mm. Il controventamento della struttura contro i carichi sismici avviene mediante diagonali.
Calcolo statico e dimensionamento
Per realizzare rapidamente ed efficacemente la pianificazione dell’ampliamento, fin dall’inizio sono state sfruttate le possibilità della digitalizzazione e dello scambio dei dati tra i diversi programmi di progettazione e calcolo 3D.

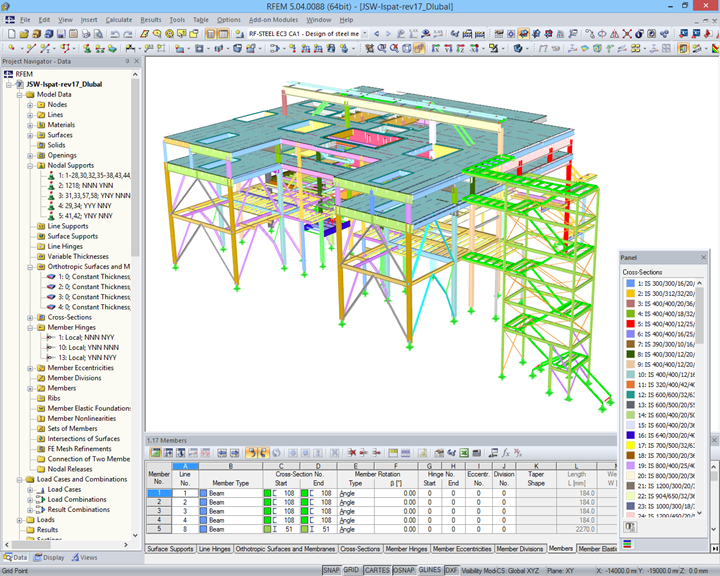

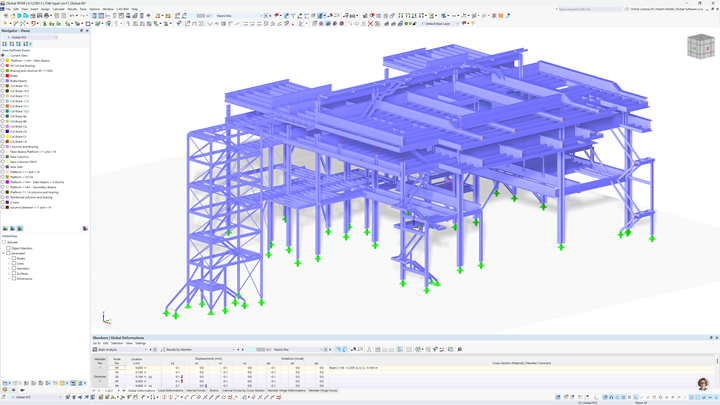

La struttura esistente è stata innanzitutto rilevata mediante uno scanner laser 3D e rappresentata come nuvola di punti 3D. Questa è stata trasferita, passando per un programma di progettazione, in un file RFEM tramite le funzioni di importazione/esportazione. Il modello è stato quindi disponibile come base per le ulteriori analisi.
Il calcolo statico è stato eseguito nel modulo aggiuntivo RF‑STAHL EC3 secondo l’Eurocodice 3.

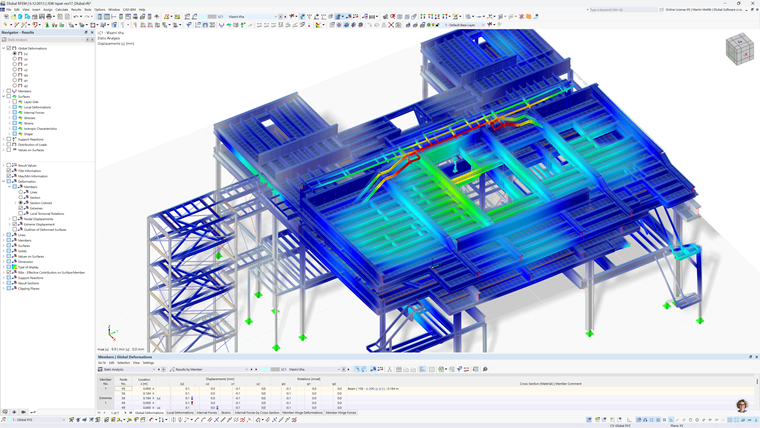

Per una rappresentazione chiara dei risultati sono stati utilizzati gli strumenti grafici di RFEM, ad esempio per raggruppare diverse categorie di rinforzi e visualizzarle in 3D con codifica cromatica.
| Ingegneria strutturale | Ing.-Büro Mauss, Düsseldorf, Germania www.ibmauss.de |
| Costruzione | General Contractor SMS SIEMAG AG, Düsseldorf, Germania www.sms-group.com Contractor Oehmichen und Bürgers, Düsseldorf, Germania www.oub.de |
| Committente | Jindal South West (JSW) Steel Ltd, India www.jsw.in |
