Oxigeno em San José, Costa Rica

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

Arquiteto Jerde
www.jerde.com
Engenharia de ETFE + rede de cabos + padrões de corte z3rch
z3rch.com
Empresa para cobertura ETFE 3dtex GmbH
www.3dtex.de
Montagem Lonas Lorenzo
lonaslorenzo.com.mx
Fabricação da folha ETFE Novum Membranes GmbH
novum-membranes.de
Fabricação de cabos de aço de alto qualidade Jakob
www.jakob.eu

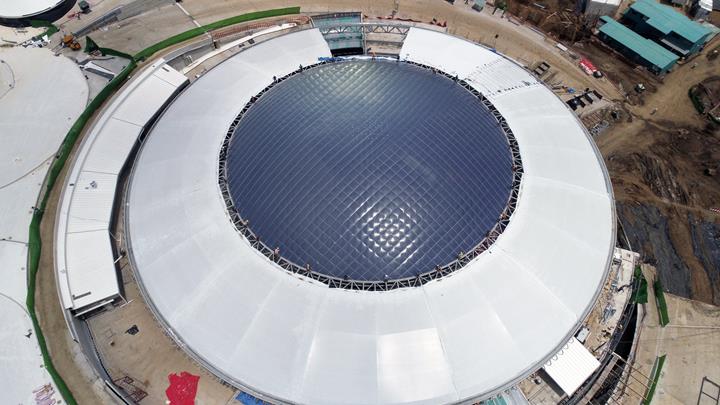

Um projeto único com o nome "Oxigeno" está atualmente a ser construído em San Francisco de Heredia, na Costa Rica. O centro comercial e de recreação, ocupando uma área de quase 125 000 m², oferecerá aos visitantes um ambiente relaxado e em harmonia com a natureza durante as compras. Entre outras, 200 árvores foram plantadas no local. A praça de alimentação principal é coberta com uma almofada de ETFE de 1.600 m² como telhado, atualmente a maior do mundo.

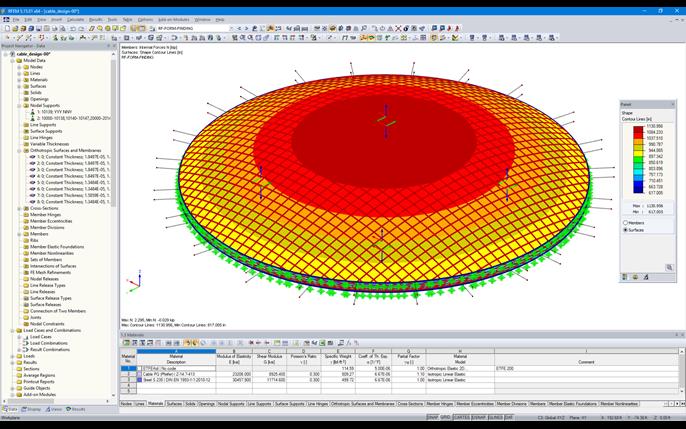

O cliente da Dlubal z3rch utilizou para o cálculo do modelo juntamente com a estrutura de cabos e membranas o RFEM e o módulo adicional RF-FORM-FINDING.

Estrutura de cobertura ETFE

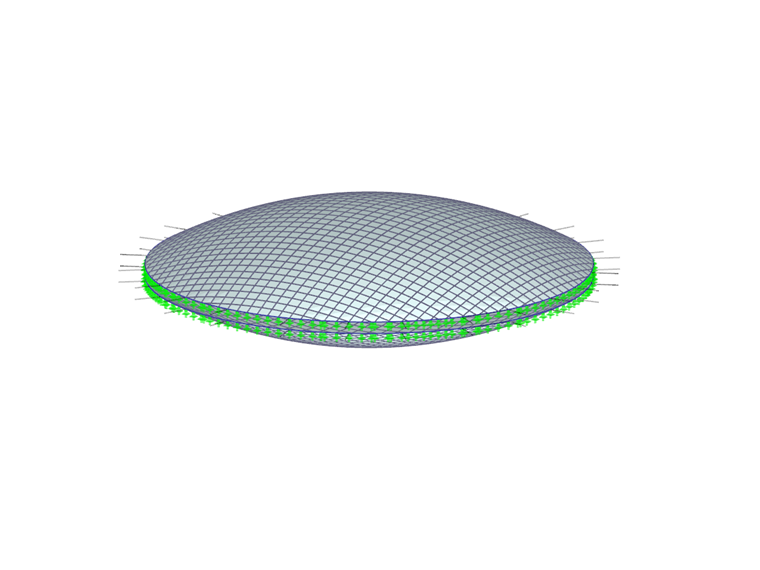

A cobertura com 45 m de diâmetro é constituída por uma folha de ETFE suportada por uma rede de cabos. As bordas da cobertura são compostas por dois anéis circulares de secção quadrática, apoiados pela estrutura do edifício.

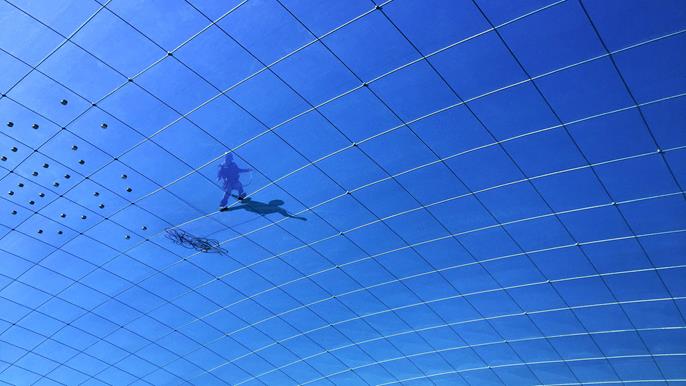

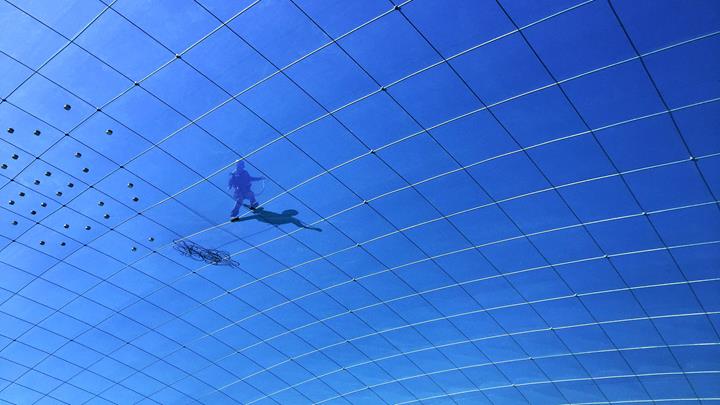

Neste projeto foi instalado um sistema de segurança desenvolvido pela empresa 3dtex para evitar a criação de bolsas de água. Neste contexto, não é aplicado nenhum tubo de plástico no interior da almofada. O sistema tem como objetivo dar maior segurança contra a ocorrência de bolsas de água por um lado e, por outro lado, uma criação arquitetónica clara e elegante.

Trata-se da primeira almofada de ETFE na cidade de San Francisco de Heredia e ao mesmo tempo a maior do mundo.
