Oxigeno à San Francisco de Heredia, au Costa Rica

Projet Client

1 août 2018

Costa Rica RFEM

Architecte Jerde
www.jerde.com
Calcul de l’ETFE + réseau de câbles + patrons de coupe z3rch
z3rch.com
Entreprise générale de la toiture en ETFE 3dtex GmbH
www.3dtex.de
Construction Lonas Lorenzo
lonaslorenzo.com.mx
Fabrication de la membrane en ETFE Novum Membranes GmbH
novum-membranes.de
Fabrication des câbles en acier inoxydable Jakob
www.jakob.eu

Un projet unique du nom de « Oxigeno » est actuellement en chantier à San Francisco de Heredia, au Costa Rica. Le centre commercial et de loisirs, qui s’étend sur une surface totale d’environ 125 000 m2, permet aux visiteurs de faire leurs courses dans une atmosphère reposante et naturelle. Afin d’obtenir cette atmosphère, 200 arbres ont été plantés sur le site. L’aire de restauration principale est recouverte d’une toiture en coussin ETFE de 1 600 m2.

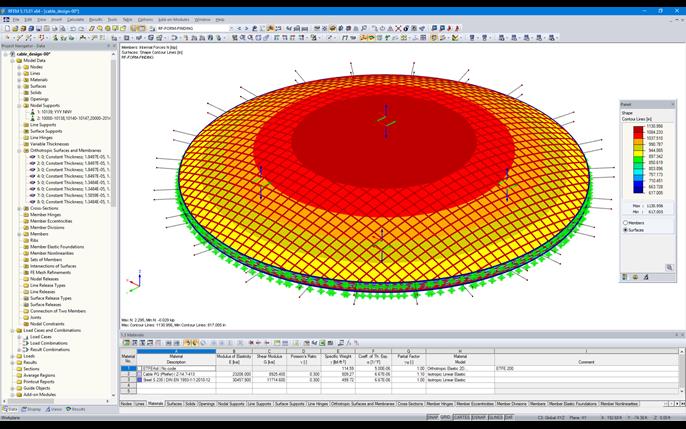

Le client de Dlubal z3rch a utilisé RFEM et RF-FORM-FINDING pour la recherche de forme, le calcul de la structure, du réseau de câbles et des membranes.

Structure de la toiture en ETFE

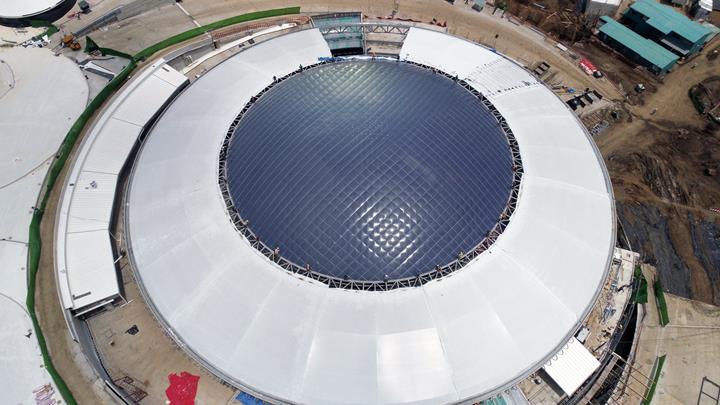

La toiture de 45 m de diamètre est composée d’une membrane en ETFE supportée par un réseau de câbles. Les contours sont composés de sections creuses carrées qui forment deux anneaux circulaires supportés par la structure principale.

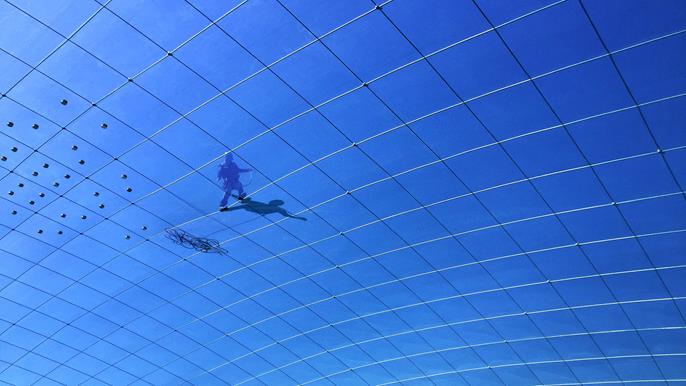

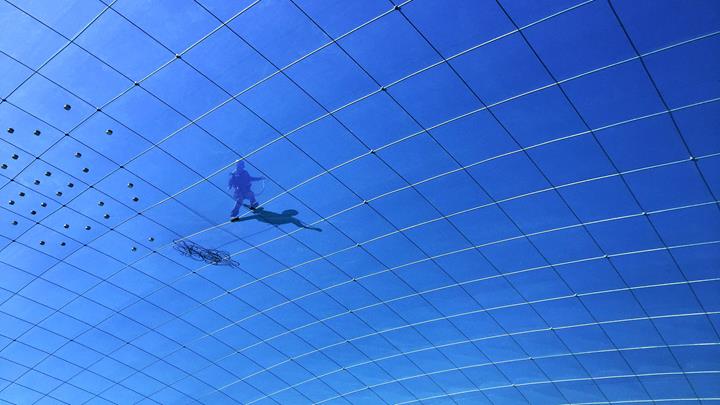

Un système de sécurité permettant d'empêcher la formation de poches d’eau et développé par la société 3dtex a été installé pour ce projet. Aucun système de tuyaux en plastique n’a été inséré dans le coussin. Le système vise à renforcer la sécurité contre la formation de poches d’eau, mais également à obtenir une toiture élégante.

Il s'agit de la première toiture en coussin d’ETFE de la ville de San Francisco de Heredia, mais aussi la plus grande toiture de ce genre au monde.
