Oxigeno w San Francisco de Heredia, Kostaryka
Projekt klienta
W San Francisco de Heredia, San José, Kostaryka, w trakcie budowy jest wyjątkowy projekt o nazwie "Oxigeno". Przestrzeń rekreacyjno-handlowa o powierzchni prawie 1,345,489 m² oferuje odwiedzającym relaksującą atmosferę zakupową w harmonii z naturą. Na placu budowy posadzono, między innymi, 200 drzew. Główny dziedziniec gastronomiczny jest pokryty zadaszeniem ETFE o powierzchni 17,222 m², największym obecnie na świecie.
| Architekt |
Jerde www.jerde.com |
| ETFE + Okablowanie + Szablony cięcia |
z3rch z3rch.com |
| Generalny wykonawca zadaszenia z folii ETFE |
3dtex GmbH www.3dtex.de |
| Montaż |
Lonas Lorenzo lonaslorenzo.com.mx |
| Produkcja folii ETFE |
Novum Membranes GmbH novum-membranes.de |
| Produkcja kabli ze stali nierdzewnej |
Jakob www.jakob.eu |
Model

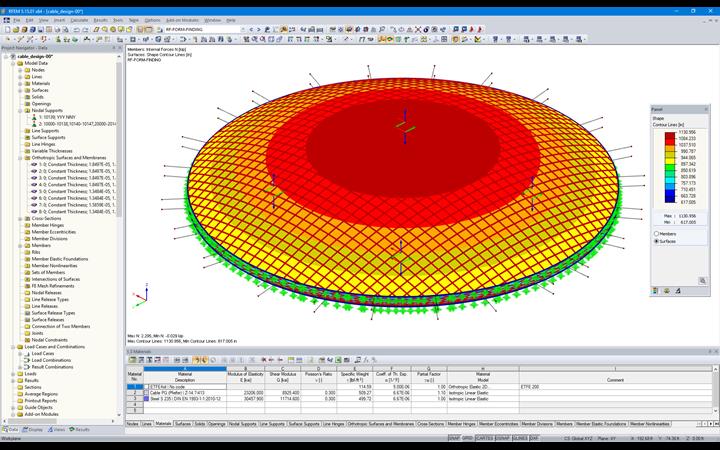

Klient Dlubal, firma z3rch wykorzystała program RFEM oraz moduł RF-FORM-FINDING do znalezienia kształtu i obliczeń konstrukcyjnych, obejmujących okablowanie i membrany.
Konstrukcja dachu z folii ETFE

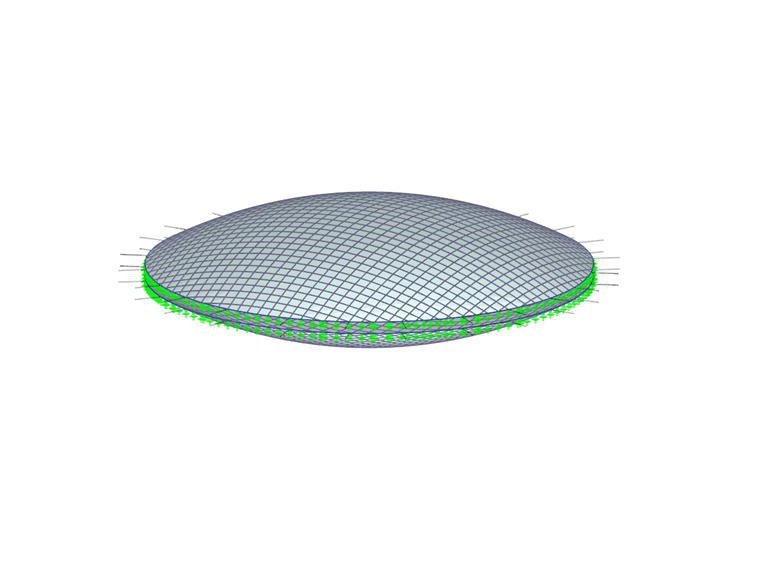

Zadaszenie o średnicy 45 m jest zbudowane z folii ETFE, wzmocnionej siecią kabli. Przy krawędzi, kwadratowe przekroje zamknięte tworzą dwa pierścienie biegnące po obwodzie, podparte na zaprojektowanej przez klienta konstrukcji wsporczej.

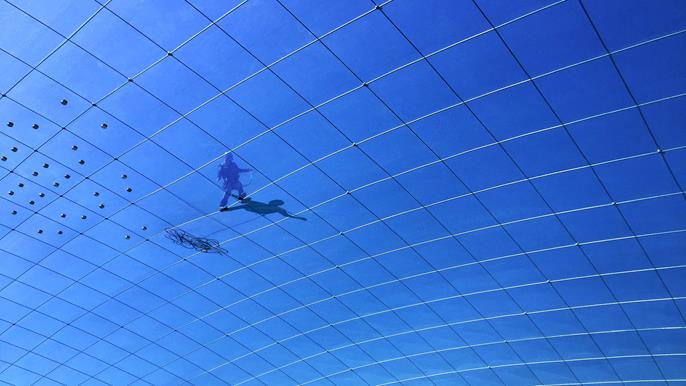

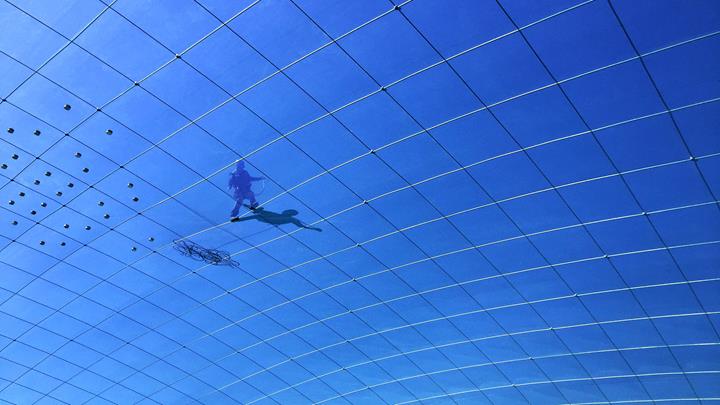

W projekcie wykorzystano system zabezpieczający przed gromadzeniem się wody, opracowany przez firmę 3dtex. Wewnątrz poduszki nie wprowadzono żadnej plastikowej rury. Z jednej strony, system ten pomoże zapobiec tworzeniu się kieszeni wodnych, a z drugiej strony zapewni konstrukcji elegancki wygląd.

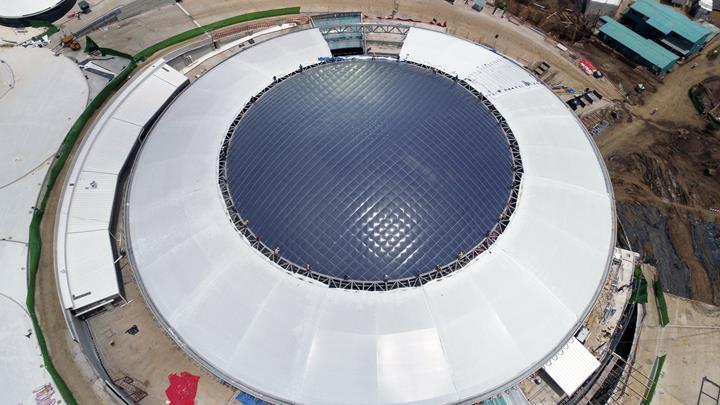

Poduszka z folii ETFE jest pierwszą tego typu konstrukcją w San Francisco de Heredia i jednocześnie jest największą konstrukcją tego typu na świecie.
Położenie projektu
Skomentuj...
Skomentuj...
- Odwiedziny 806x
- Zaktualizowane 24. września 2020
