Oxigeno in San José, Costa Rica

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Ein einzigartiges Projekt namens „Oxigeno“ wird derzeit in San Francisco de Heredia, San José, Costa Rica realisiert. Das fast 125.000 m² große Erholungs- und Einkaufszentrum soll dem Besucher ein entspanntes Einkaufen in naturnaher Atmosphäre ermöglichen. Dazu wurden auf dem Gelände u. a. 200 Bäume gepflanzt. Der „Main Food Court“ erhält als Dach ein 1 600 m² großes ETFE-Kissen, das derzeit größte der Welt.

Architekt Jerde
www.jerde.com
Ingenieur ETFE + Seilnetz + Zuschnitte z3rch
z3rch.com
Generalübernehmer ETFE-Kissendach 3dtex GmbH
www.3dtex.de
Montage Lonas Lorenzo
lonaslorenzo.com.mx
Konfektion ETFE-Folie Novum Membranes GmbH
membranes.novumstructures.com
Herstellung Edelstahlseile Jakob
www.jakob.com

Modell

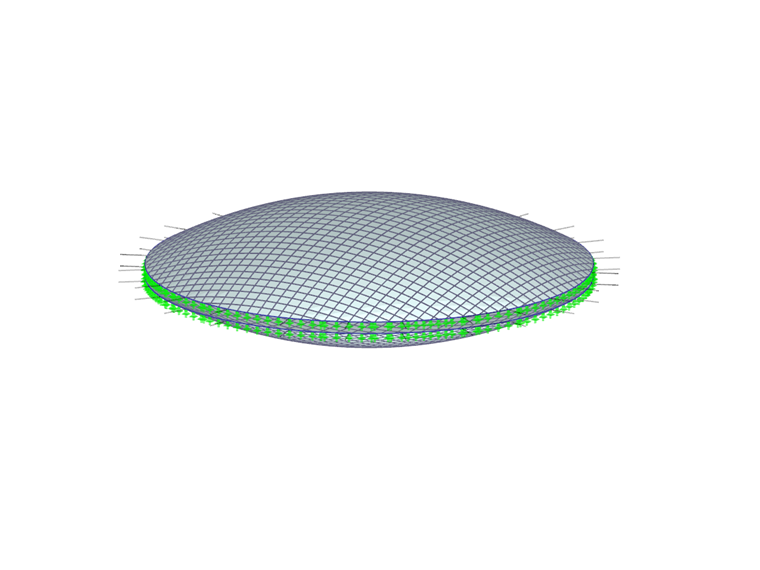

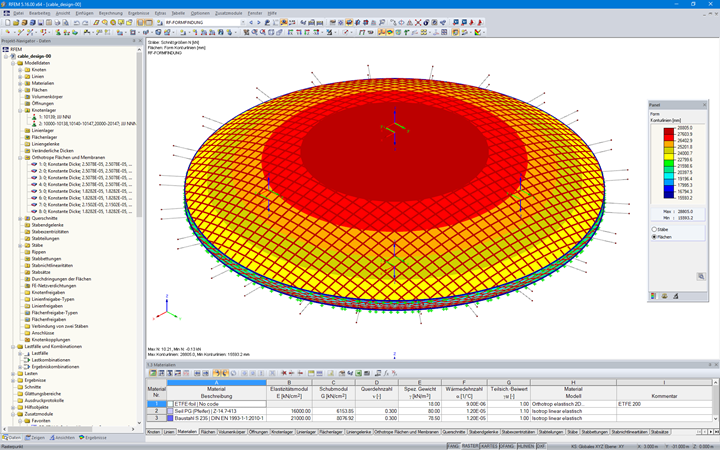

Der Dlubal-Kunde z3rch nutzte für die Formfindung und Berechnung des Modells inklusive Seilnetzkonstruktion und Membranen RFEM und RF-FORMFINDUNG.

Konstruktion ETFE-Dach

Das Dach mit einem Durchmesser von 45 m besteht aus einer ETFE-Folie, die von einem Seilnetz unterstützt wird. Am Rand bilden Quadrathohlprofile zwei umlaufenden Ringe, welche auf der bauseitigen Konstruktion aufgelagert sind.

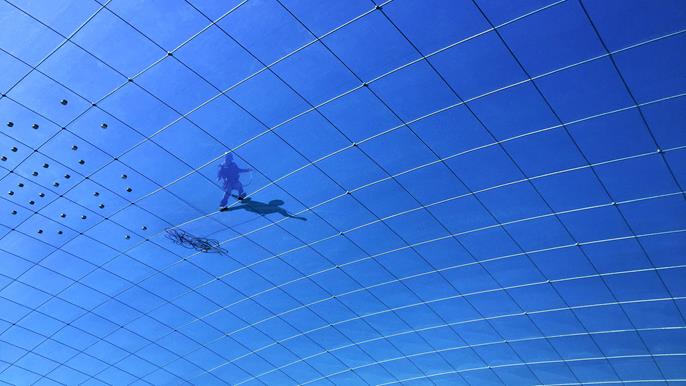

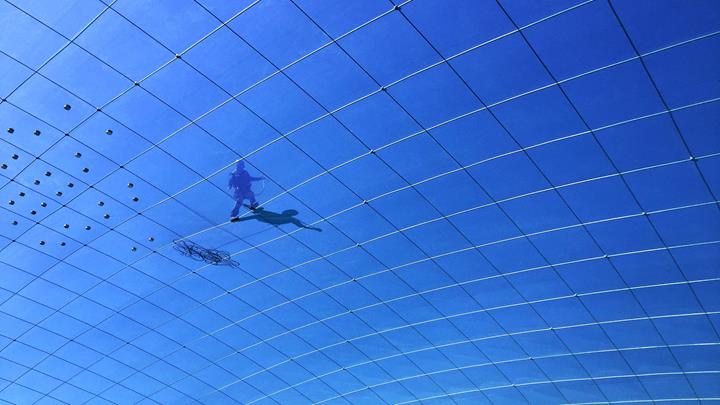

Bei diesem Projekt wird ein Sicherheitssystem gegen Wassersackbildung angewendet, das von der Firma 3dtex entwickelt wurde. Hierbei wird kein Kunststoffschlauch im Inneren des Kissens eingesetzt. Das System soll zum einen eine höhere Sicherheit gegen Wassersackbildung schaffen und zum anderen eine klare, elegante architektonische Gestaltung der Konstruktion erreichen.

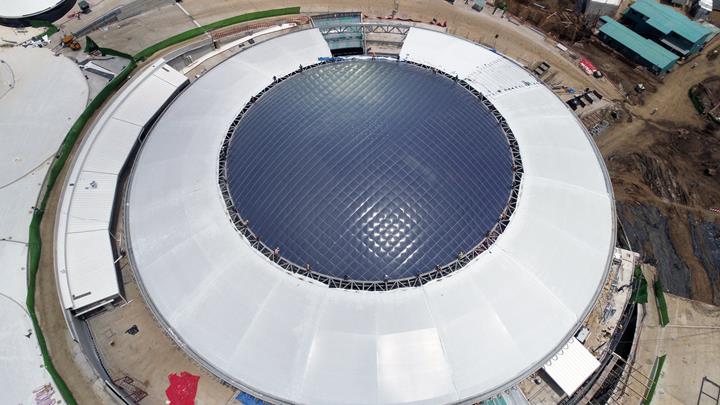

Das ETFE-Kissen ist das erste in der Stadt San Francisco de Heredia und gleichzeitig das größte der Welt.

Projekt-Standort
