Oxigeno a San Francisco de Heredia, Costa Rica
Progetto cliente
-
01
Immagine - Cuscino in ETFE di Oxigeno a San José, Costa Rica (© 3dtex)
-
01
Immagine - Sala d'aria con sovrapressione
-
01
Immagine - Struttura pneumatica con un'anticamera (chiusura a pressione) in acciaio
-
01
Immagine - Struttura del tetto con cuscini pneumatici
-
01
Immagine - Oxigeno a San Francisco de Heredia, Costa Rica
-
01
Immagine -
Un progetto unico chiamato "Oxigeno" è attualmente in costruzione a San Francisco de Heredia, San José, in Costa Rica. Lo spazio ricreativo e commerciale, che misura quasi 125 000 metri quadrati, offre al visitatore un'atmosfera rilassante per gli acquisti in armonia con la natura. Tra le altre cose, sul sito sono stati piantati 200 alberi. La food court principale è coperta con un cuscino di ETFE da 17.222 ft² come copertura, attualmente il più grande al mondo.
| Architettura |
Jerde www.jerde.com |
| Engineering ETFE + Funi strutturali + Schemi di taglio |
z3rch z3rch.com |
| General Contractor copertura cuscino in ETFE |
3dtex GmbH www.3dtex.de |
| Montaggio |
Lonas Lorenzo lonaslorenzo.com.mx |
| Fabbricazione film in ETFE |
Novum Membranes GmbH novum-membranes.de |
| Fabbricazione funi in acciaio inossidabile |
Jakob www.jakob.eu |
Modello

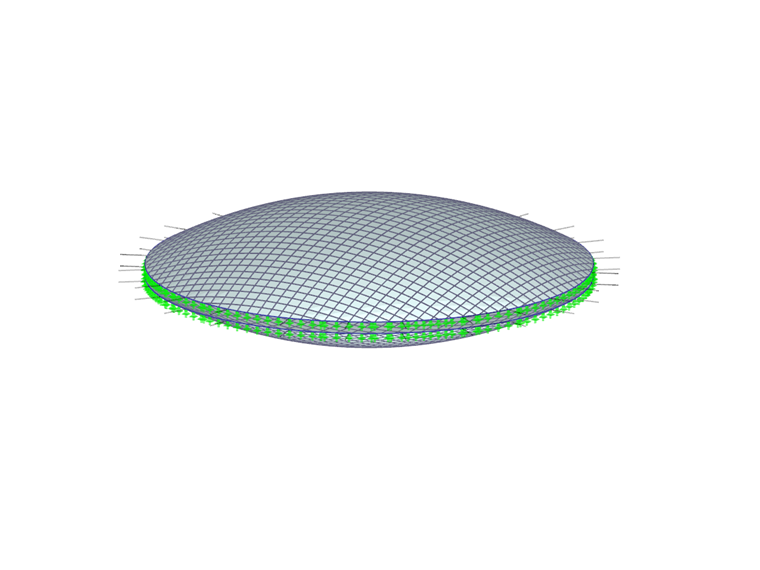

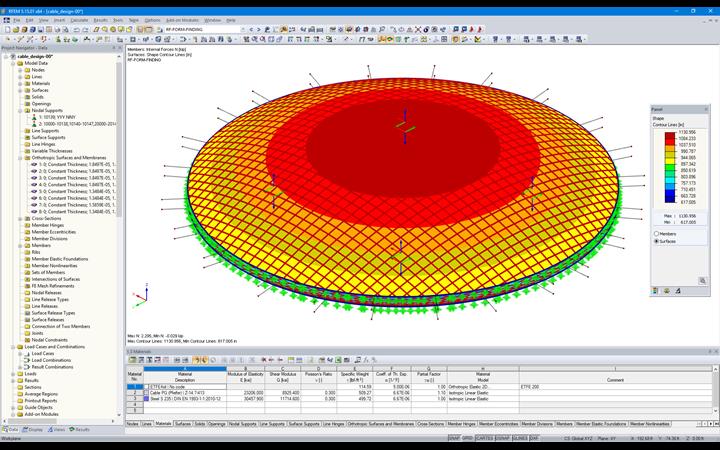

Il cliente di Dlubal Software azienda z3rch, ha utilizzato RFEM e RF-FORM-FINDING per la ricerca della forma per il calcolo della struttura, compresa la struttura della trama di funi e le membrane.
Struttura di copertura in ETFE

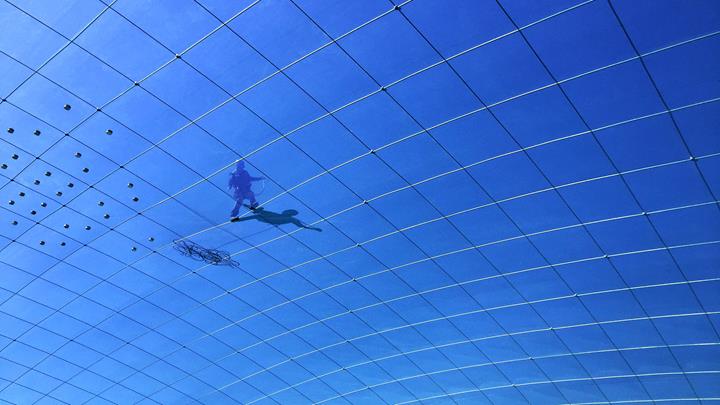

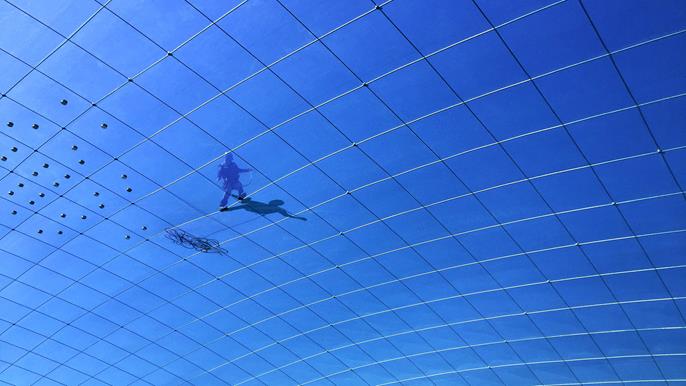

La copertura con un diametro di 45 m è costituita da un foglio di ETFE supportato da una trama di funi. Sul bordo, ci sono due anelli circolari con sezioni cave quadrate che sono supportati dalla struttura progettata dal nostro cliente.
Per questo progetto, la società 3dtex ha sviluppato un sistema di sicurezza contro la formazione di sacche d'acqua. Nessun tubo di plastica è inserito all'interno del cuscino. Questo sistema mira a garantire una maggiore sicurezza contro la formazione di sacche d'acqua da un lato e ad un design architettonico chiaro ed elegante della struttura dall'altro.
Il cuscino ETFE è il primo nella città di San Francisco de Heredia e allo stesso tempo il più grande del mondo.
Posizione del progetto
