Oxígeno en San José, Costa Rica
Proyecto de cliente
-
01

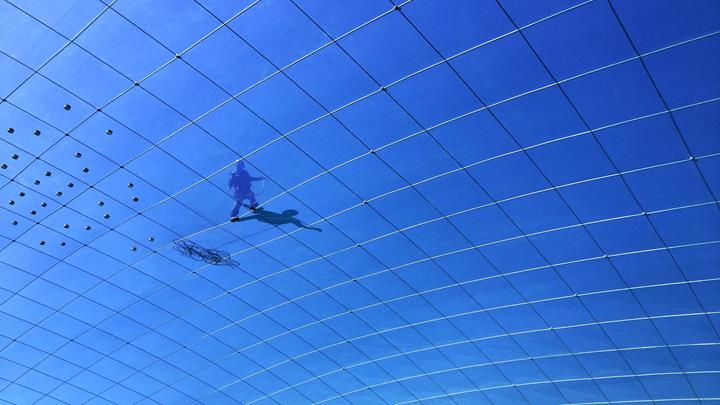

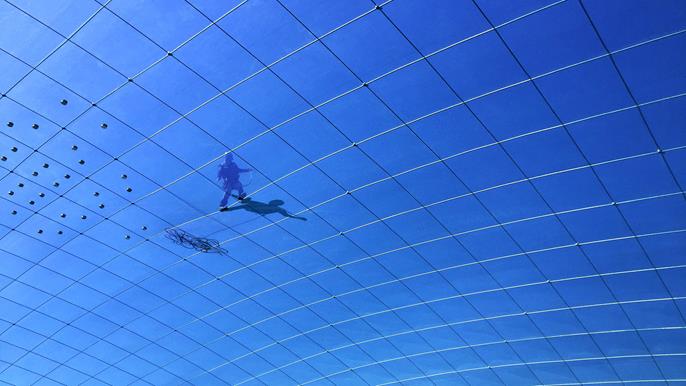

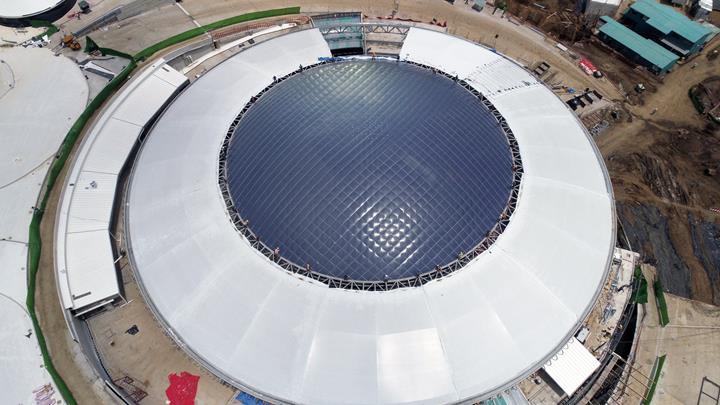

Imagen - Cojín de ETFE completado de Oxigeno en San José, Costa Rica (© 3dtex)
-
01
Imagen - Sala de aire con sobrepresión
-
01
Imagen - Estructura apoyada con aire con una antesala (bloqueo de presión) hecha de acero
-
01
Imagen - Estructura de cubierta con cojines neumáticos
-
01
Imagen - Oxígeno en San Francisco de Heredia, Costa Rica
-
01
Imagen -
Un proyecto único llamado "Oxigeno" se encuentra actualmente en construcción en San Francisco de Heredia, San José, Costa Rica. El espacio recreativo y comercial, que mide casi 125.000 m², ofrece al visitante un ambiente relajado de compras en armonía con la naturaleza. Entre otras cosas, se plantaron 200 árboles en el sitio. El patio de comidas principal está cubierto por un cojín de ETFE de 1.600 m² como cubierta, actualmente la más grande del mundo.
| Arquitecto |
Jerde www.jerde.com |
| Ingeniería de ETFE, Estructura de cables y patrones de corte |
z3rch z3rch.com |
| Contratista general de la cubierta de ETFE |
3dtex GmbH www.3dtex.de |
| Ensamblado |
Lonas Lorenzo lonaslorenzo.com.mx |
| Fabricación de las láminas de ETFE |
Novum Membranes GmbH novum-membranes.de |
| Fabricación de los cables de acero inoxidable |
Jakob www.jakob.eu |
Modelo

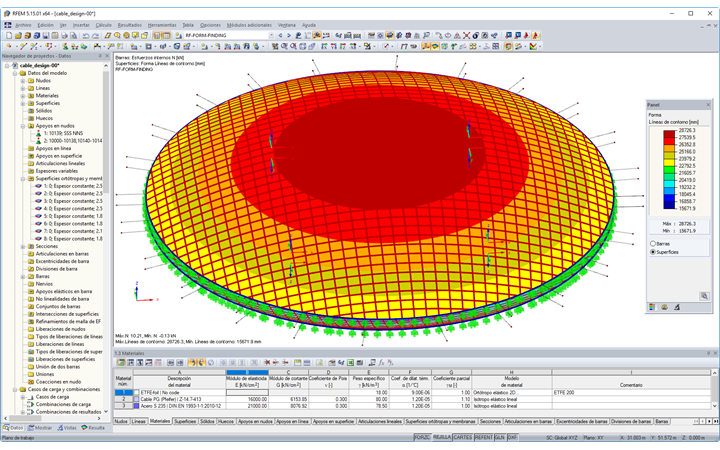

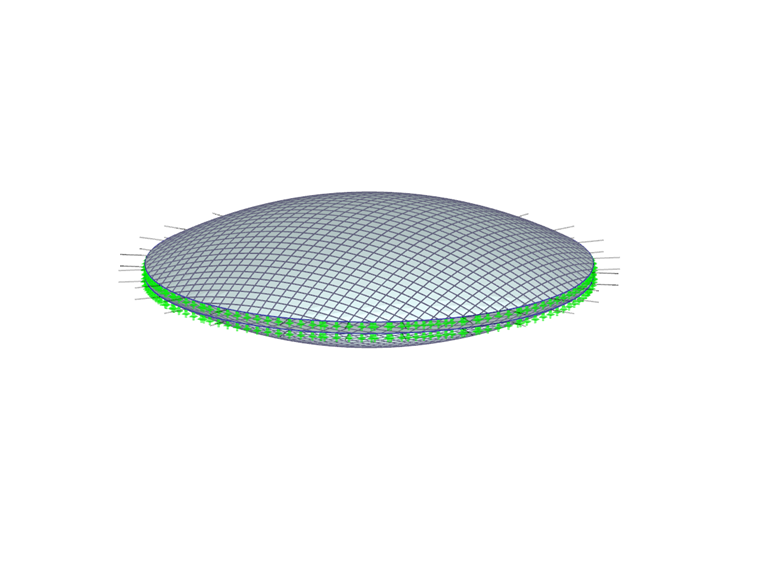

El cliente de Dlubal z3rch utilizó RFEM y RF-FORM-FINDING para la búsqueda de la forma y el cálculo de la estructura incluyendo la estructura de la red de cables y las membranas.
La estructura de la cubierta de ETFE
La cubierta con un diámetro de 45 m se compone de una lámina de ETFE que está soportada por una red de cables. En el borde, unas secciones cuadradas huecas forman dos anillos circulares que están soportados en la estructura del cliente.
Para este proyecto se utiliza un sistema de seguridad para evitar la formación de bolsas de agua, la cual ha sido desarrollada por la empresa 3dtex. Dentro del cojín no se insertó ningún tubo de plástico. Este sistema asegurará por un lado una seguridad mayor contra la formación de bolsas de agua y, por otro lado, un diseño arquitectónico de la estructura claro y elegante.
El cojín de ETFE es el primero en la ciudad de San Francisco de Heredia y a su vez el mayor del mundo.
