哥斯达黎加圣何塞 ETFE 气枕式膜结构 "Oxigeno"

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

目前在哥斯达黎加的首都圣何塞附近的埃雷迪亚正在建设一个名为“Oxigeno”的独特建筑。 该建筑将成为娱乐购物中心,其建筑面积为 125000 m²,可以让人们在绿色自然的氛围中轻松购物。 为此还种植了 200 多棵树。 主美食广场的屋面采用 1600 m² 的 ETFE 气枕,是目前世界上最大的使用该膜材建造的工程项目。

建筑设计 Jerde
www.jerde.com
ETFE 膜工程 + 索网结构 + 裁剪 z3rch
z3rch.com
ETFE 气枕式膜结构屋顶建筑公司 3dtex GmbH
www.3dtex.de
安装施工 Lonas Lorenzo
lonaslorenzo.com.mx
制造 ETFE 膜材 Novum Membranes GmbH
novum-membranes.de
制造不锈钢钢索 Jakob
www.jakob.eu

模型

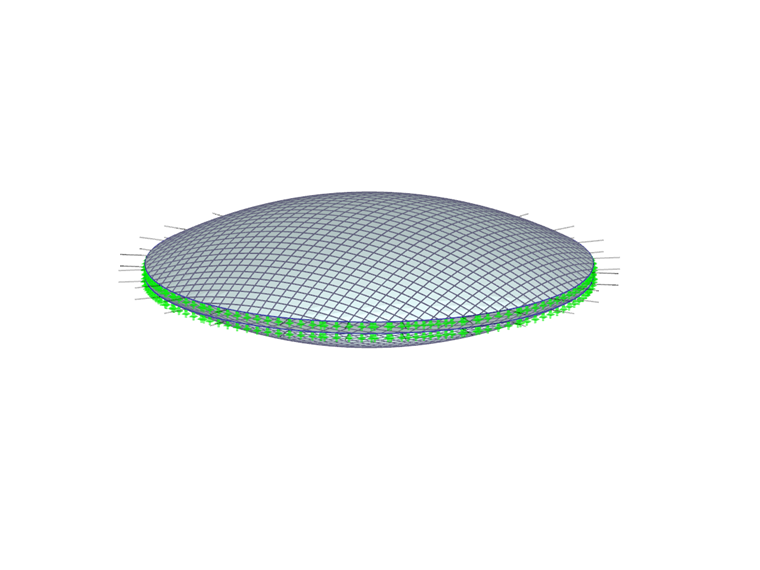

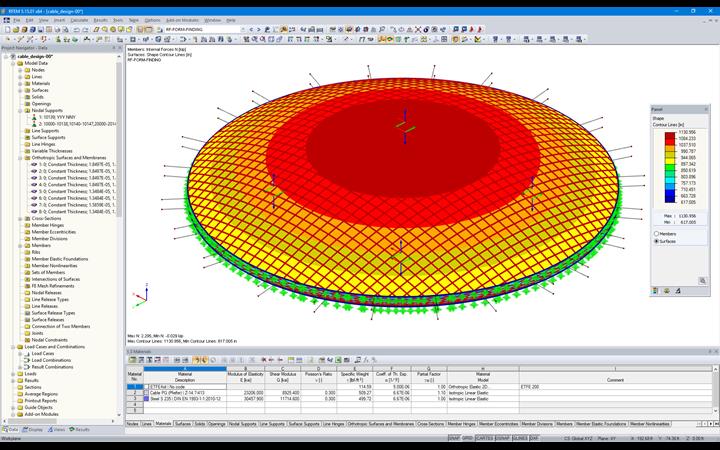

德儒巴的客户 z3rch 公司使用了 RFEM 和附加模块 RF-FORM-FINDING 对结构模型(包括索网和膜结构)进行找形分析和计算。

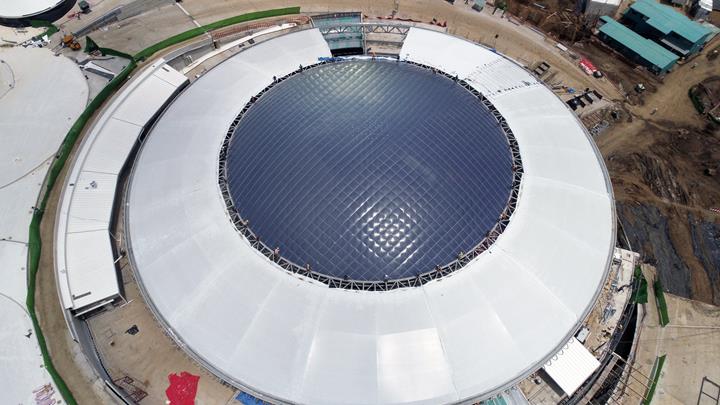

ETFE 膜结构屋顶

该屋顶直径为 45 m,采用透明 ETFE 膜材,由索网支撑。 该膜结构屋顶的边界为方形空心型钢组成的两个钢环。

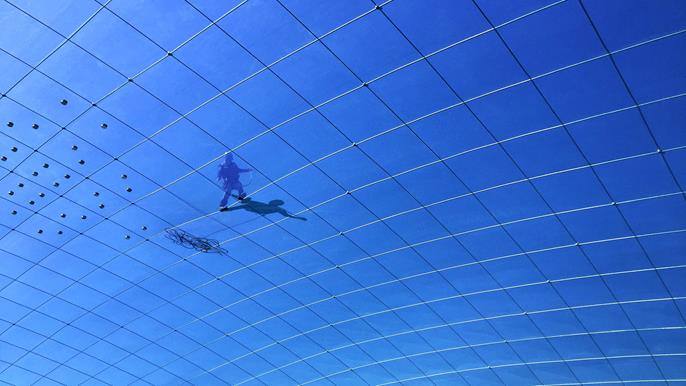

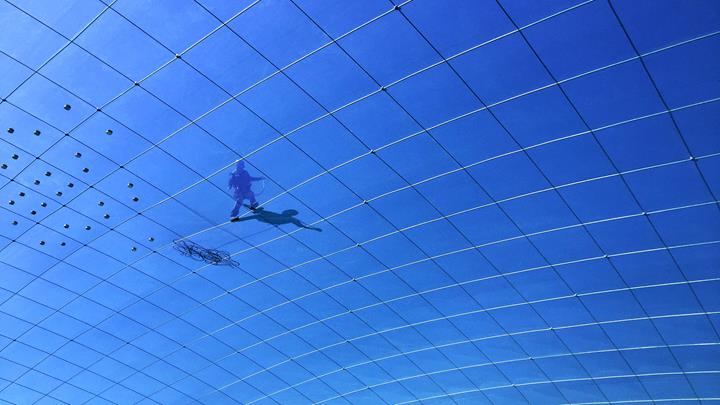

该项目中采用了 3dtex 公司开发的防积水系统。 在气枕内部未插入塑料管。 这个系统一方面是防止积水,确保安全性。另一方面是为了建造更加美观优雅的建筑。

该项目是埃雷迪亚第一个 ETFE 气枕式膜结构屋顶,并且也是目前世界上最大的使用该膜材建造的工程项目。

项目位置
