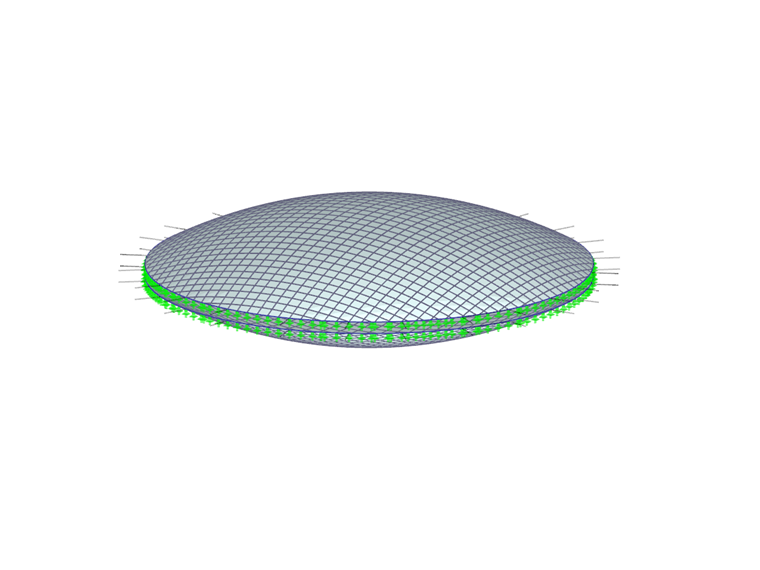

Oxígeno v San José, Kostarika

V San Francisku de Heredia, San José v Kostarice se staví unikátní projekt zvaný "Oxígeno". Tento prostor pro odpočinek a komerční účely, který se rozprostírá na ploše 120 000 m², nabízí návštěvníkům možnost nákupu v uvolněné atmosféře a v harmonii s přírodou.

1146x

Konstrukce střechy z ETFE

Náš zákazník, společnost z3rch, použil program RFEM a přídavný modul RF-FORM-FINDING pro výpočet počátečního tvaru membránové konstrukce včetně lanové konstrukce.

Konstrukce střechy z ETFE

Střecha o průměru 45,0 m sestává z ETFE fólií, které jsou podepřeny lanovou sítí. Na okraji jsou dva obvodové prstence z čtvercového průřezu, které jsou podepřeny okolní konstrukcí.

V tomto projektu byl použit bezpečnostní systém proti tvorbě vodních kapes, který byl vyvinut společností 3dtex. V polštářích nebyly umístěny žádné plastové trubky. Díky tomuto systému je zajištěna vyšší bezpečnost proti tvorbě vodních kapes na jedné straně a zároveň se jedná o jasný elegantní architektonický návrh na straně druhé.

Tento ETFE polštář je prvním v San Francisku de Heredia a zároveň největším na světě.

Architekt	Jerde www.jerde.com
Výpočet ETFE + Lanové konstrukce + Střihů membrány	z3rch z3rch.com
Hlavní dodavatel polštářové střechy z ETFE	3dtex GmbH www.3dtex.de
Montáž	Lonas Lorenzo lonaslorenzo.com.mx
Výroba ETFE fólií	Novum Membranes GmbH membranes.novumstructures.com
Výroba nerezových kabelů	Jakob www.jakob.com

Specifikace projektu

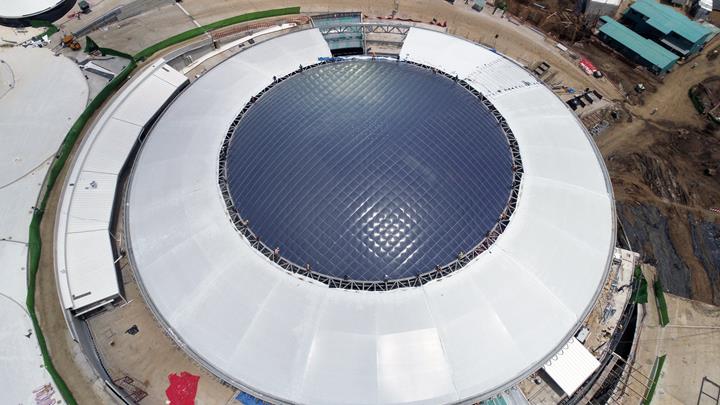

Dokončené ETFE ploštáře konstrukce Oxígeno v San José, Kostarika (© 3dtex)

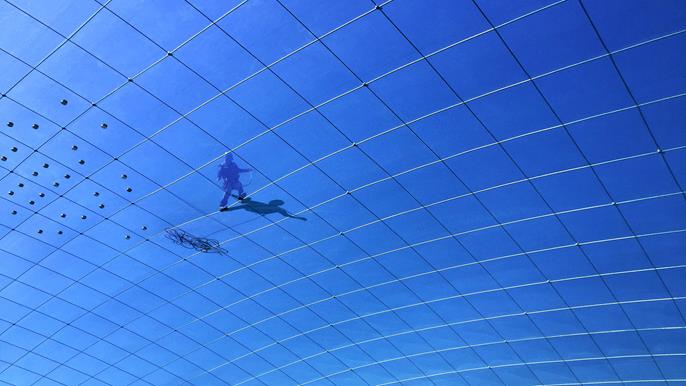

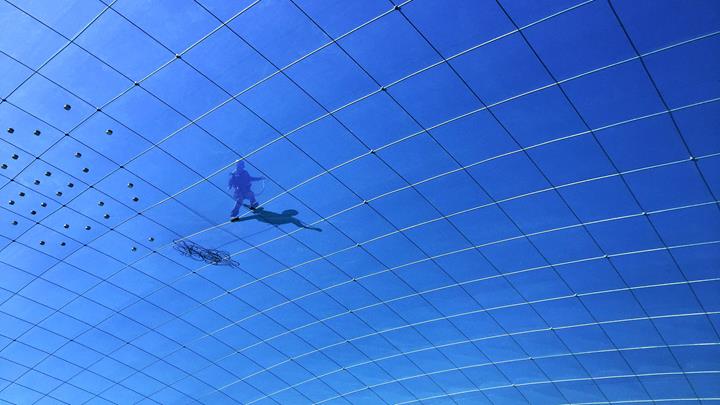

Oberes Seilnetz und ETFE-Folie mit Notentwässerungspunkten (vom Inneren des Kissens aus fotografiert) (© 3dtex)

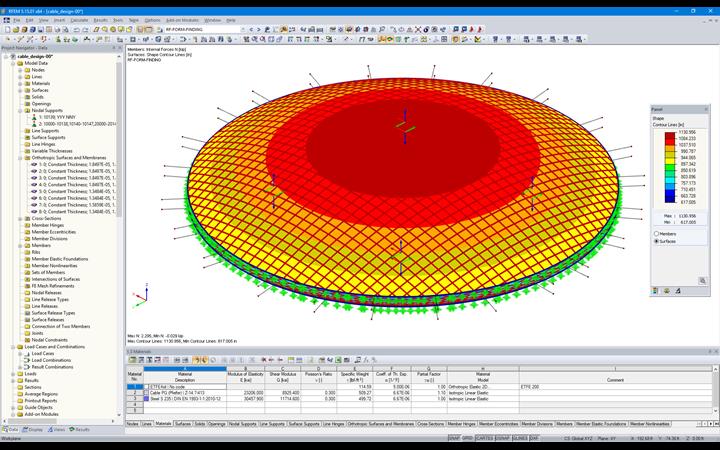

3D model EFTE polštáře s lanovou sítí v programu RFEM (© 3dtex)

Údaje o modelu

Počet uzlů 3074

Počet linií 5352

Počet prutů 5344

Počet ploch 8

Počet zatěžovacích stavů 32

Počet kombinací výsledků 3

Celková hmotnost 17,329 t

Rozměry 50,600 x 50,187 x 13,054 m

Verze programu 5.24.00
