Torre de observação Doubravka em Praga, República Checa

Projeto de cliente da Dlubal

Investidor Landia Management s.r.o
Cliente Distrito municipal de Praga 14
Arquiteto Huť architektury Martin Rajniš s.r.o.
Prof. Ing. arch. Martin Rajniš
Planeamento estrutural STATIC Solution s.r.o.
Ing. Tomáš Fremr, Ph.D.

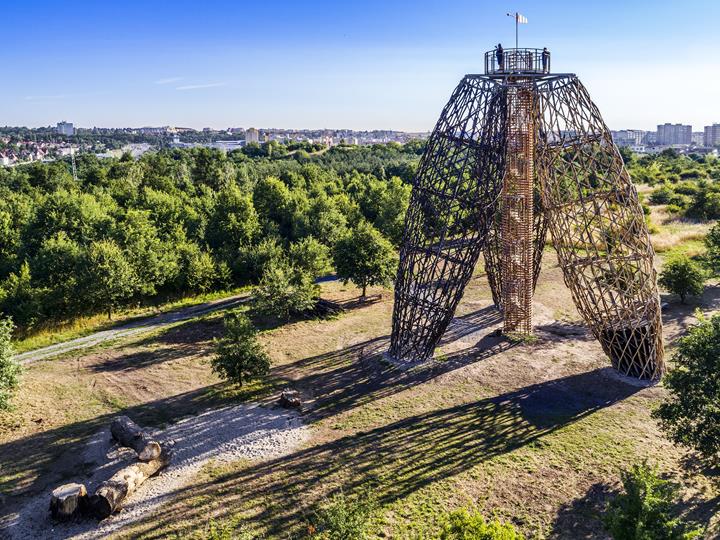

Em junho de 2018, foi inaugurada no distrito de Kyje, em Praga, uma torre de observação nova e única do mundialmente conhecido arquiteto Martin Rajniš. Ao dimensionar a torre de observação, foi dada ênfase na utilização de materiais naturais e facilmente renováveis.

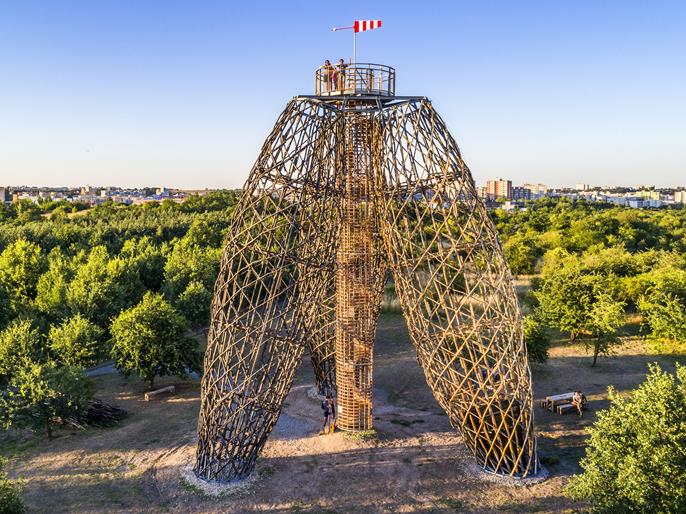

A estrutura da torre foi concebida com troncos de madeira de acácia com um diâmetro de 80 mm. A estrutura de apoio principal é constituída por três pernas, nas quais está suspensa uma escada em caracol. As pernas da torre são feitas a partir de uma estrutura em treliça com a forma de um barril alongado. No topo, as pernas estão unidas através de anéis de aço e uma estrutura de aço triangular.

A torre tem 23,5 m de altura e a plataforma com miradouro está localizada a 20 metros acima do solo. Em funcionamento normal, a entrada para a torre de observação só é permitida para um máximo de 9 pessoas.

Cálculo estrutural

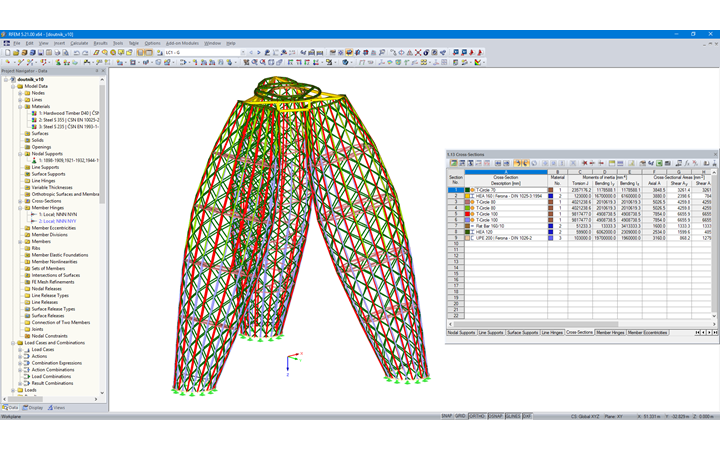

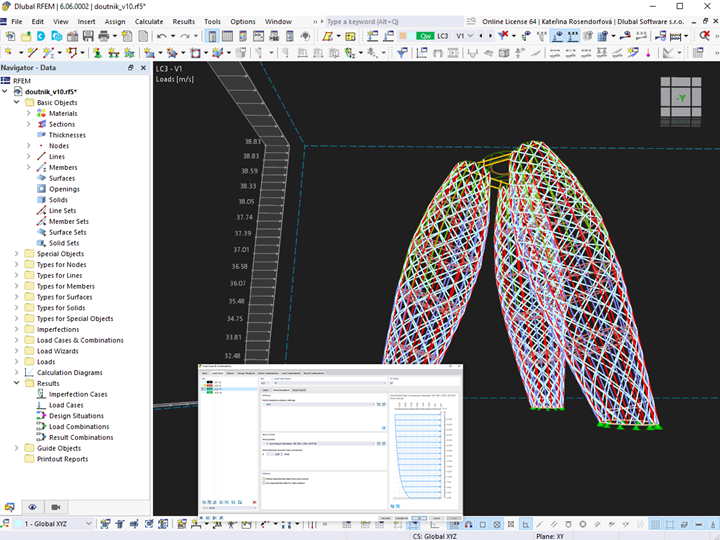

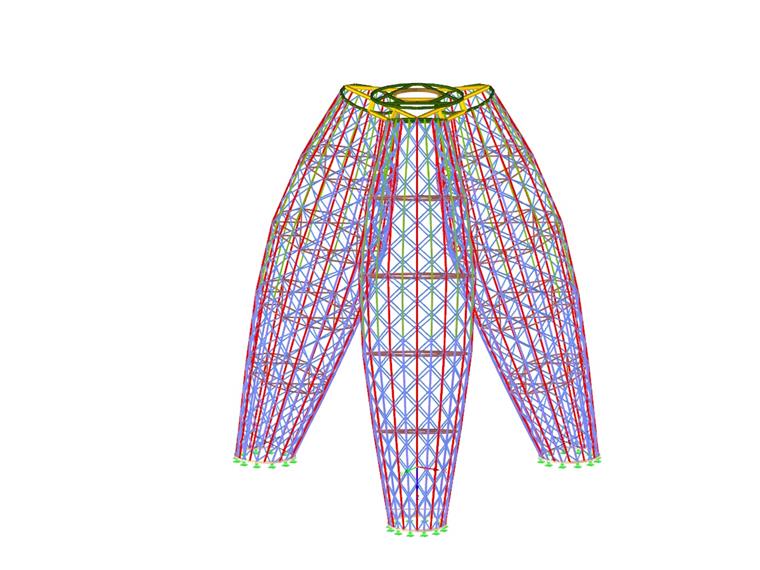

O modelo no RFEM foi criado com ajuda de um modelo de arquitetura importado do AutoCAD. Nas extremidades de todas as barras foram colocadas de forma conservativa articulações, apesar de as barras individuais de sobreporem.

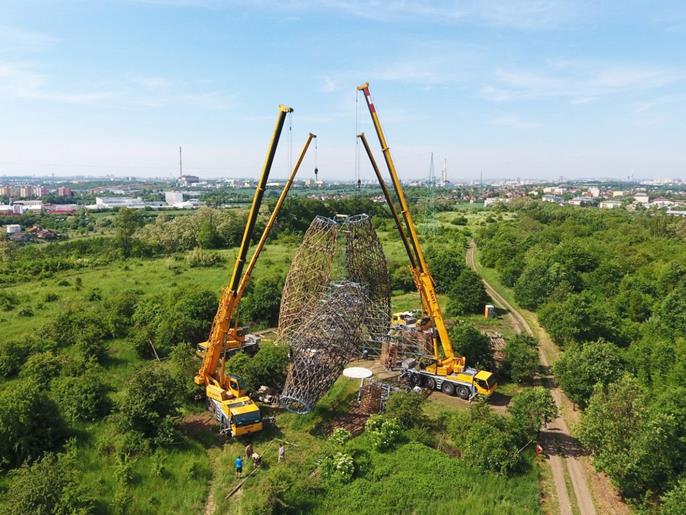

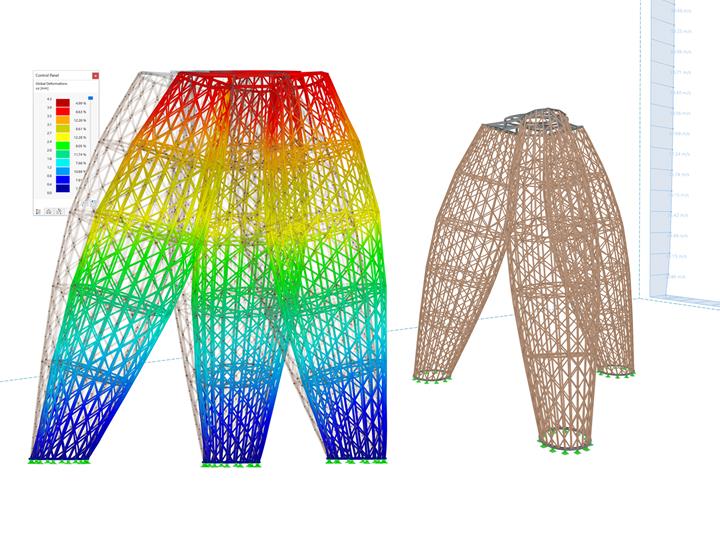

O cálculo no RFEM foi realizado através de uma análise de segunda ordem com o método de Picard. No dimensionamento, foi considerado um possível colapso progressivo da estrutura, isto é, uma situação onde um dos elementos mais carregados falha (rotura). O modelo também foi utilizado para considerar na fase de construção a montagem da estrutura com uma grua.
