Doubravka监视塔在布拉格 - Kyje,捷克共和国

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

2019年10月18日

001148

Czech Republic

RFEM

木结构

塔架结构

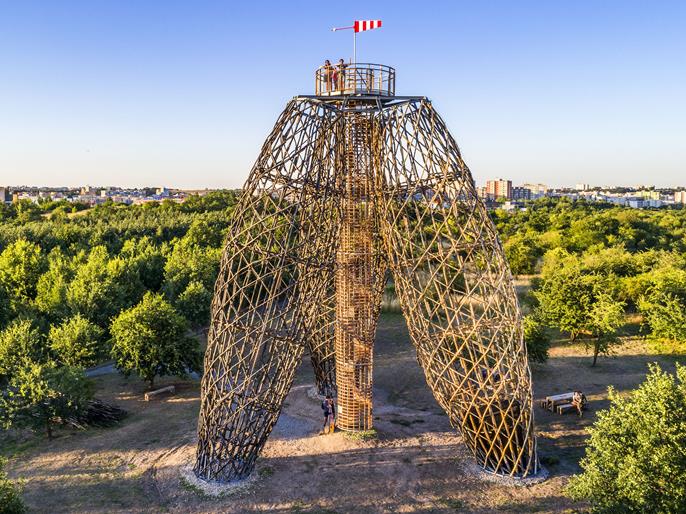

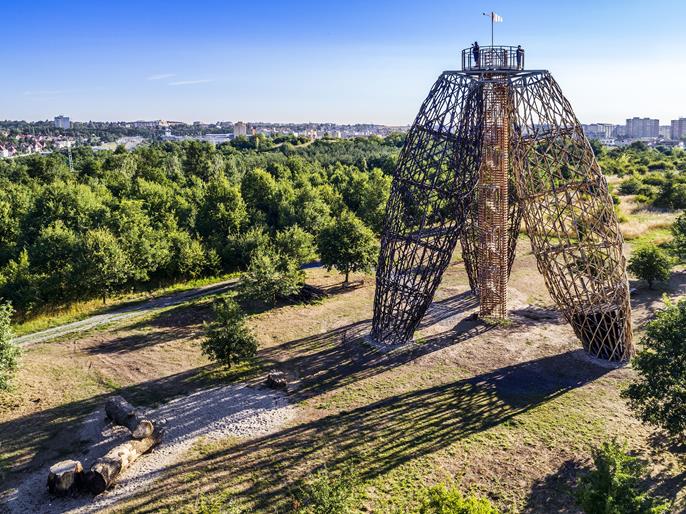

2018年6月,世界着名的建筑师MartinRajniš在布拉格市区Kyje开设了一座新的独特的了望塔。 设计塔架时,最大的重点放在天然和可再生材料的使用上。了望塔的结构采用80 mm直径的金合欢木。 主支撑结构为三支腿,螺旋楼梯也悬挂在支腿上。 塔腿由格子结构构成,呈细长筒状。 在这里的腿由三个钢箍和一个三角形钢结构相互连接。该塔高23.5米,观测平台高出地面20米。 典型作业期间观测塔最多可容纳9人。

投资商 Landia Management sro
Operator 布拉格14区
施工管理 H执教部长MartinRajnišsro
Ing教授拱形。马丁拉杰尼斯
结构设计与分析 静压系统
Ing。 TomášFremr博士

模型

结构设计与分析

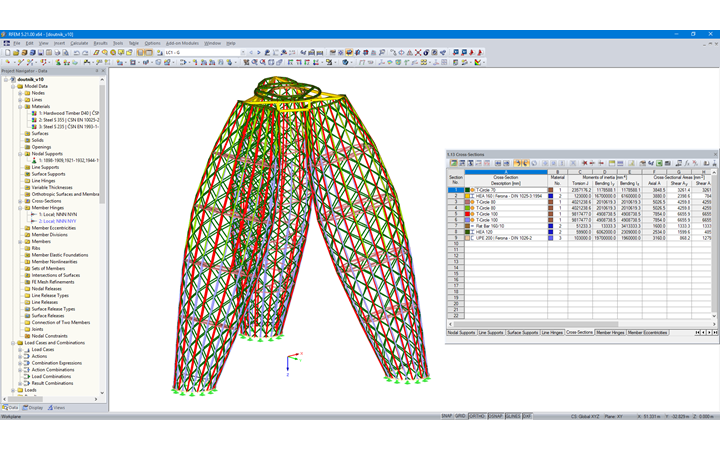

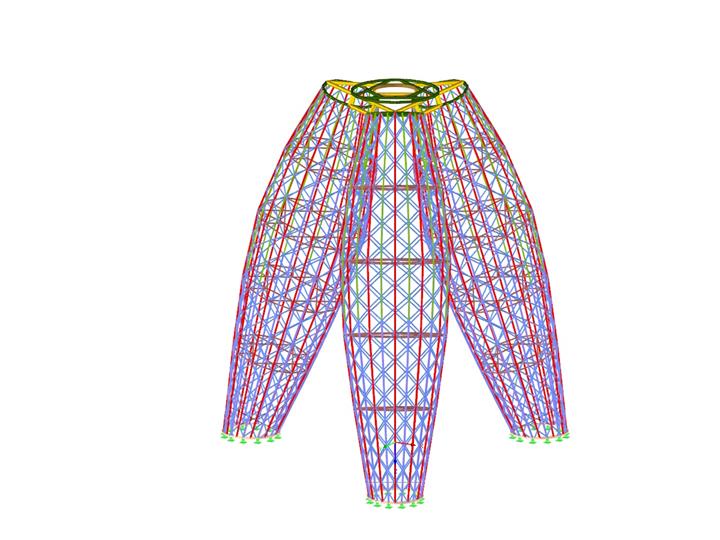

RFEM模型最初是通过AutoCAD中的体系结构模型创建的。 最终版本保守地应用于所有杆件,即使许多杆件重叠。

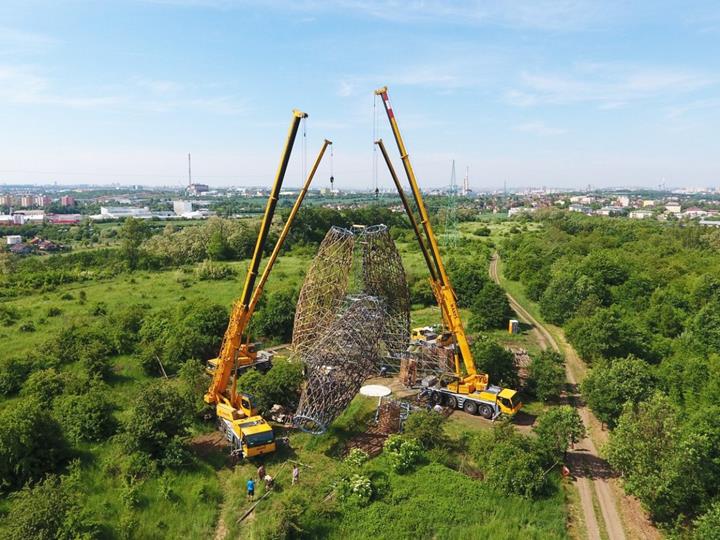

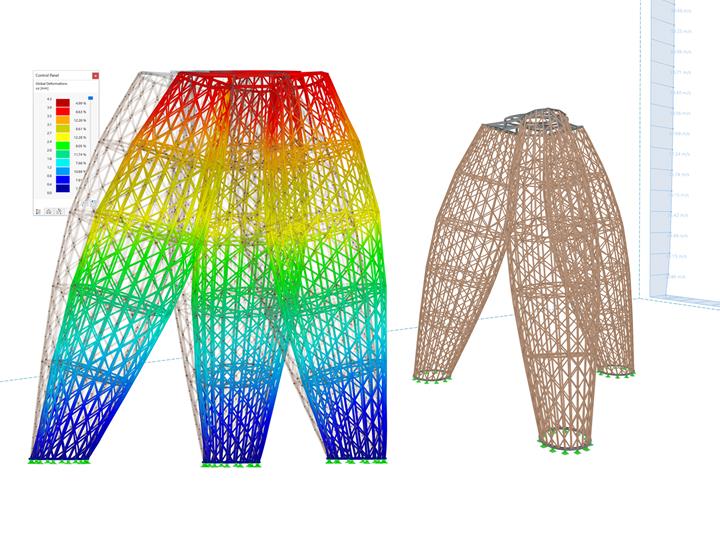

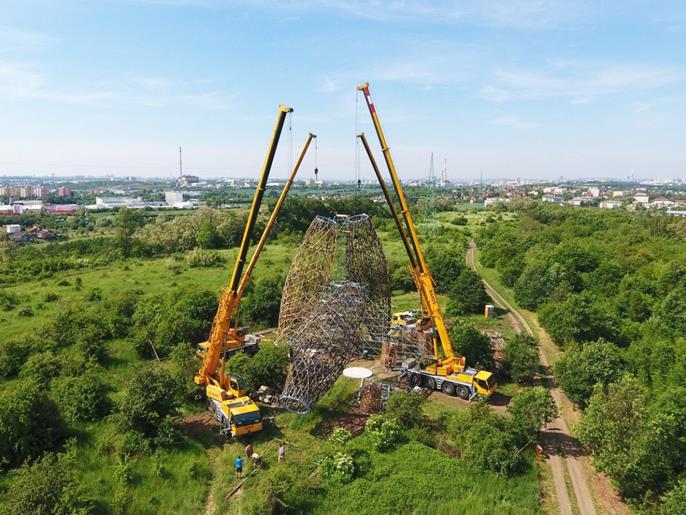

RFEM的计算包括用Picard方法进行二阶分析。 在设计中可以考虑结构的连续倒塌,其中一个高负荷的单元可能会发生故障(断裂)。 该模型还用于验证在安装起重机结构时的不同施工阶段。
