Torre mirador de Doubravka en Praga - Kyje, República Checa

Proyecto de cliente

Inversor Landia Management s.r.o
Operador Distrito municipal 14 de Praga
Arquitecto Huť architektury Martin Rajniš s.r.o
Prof. Ing. arch. Martin Rajniš
Análisis estructural STATIC Solution s.r.o.
Ing. Tomáš Fremr, Ph.D.

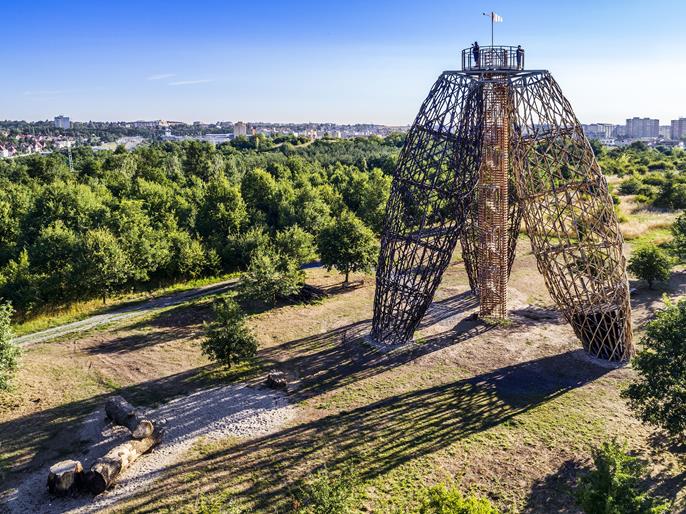

En junio de 2018, se inauguró una nueva torre mirador única del famoso arquitecto Martin Rajniš en el distrito municipal Kyje, en Praga. Al diseñar la torre mirador, se hizo el máximo hincapié en el uso de materiales naturales y renovables.

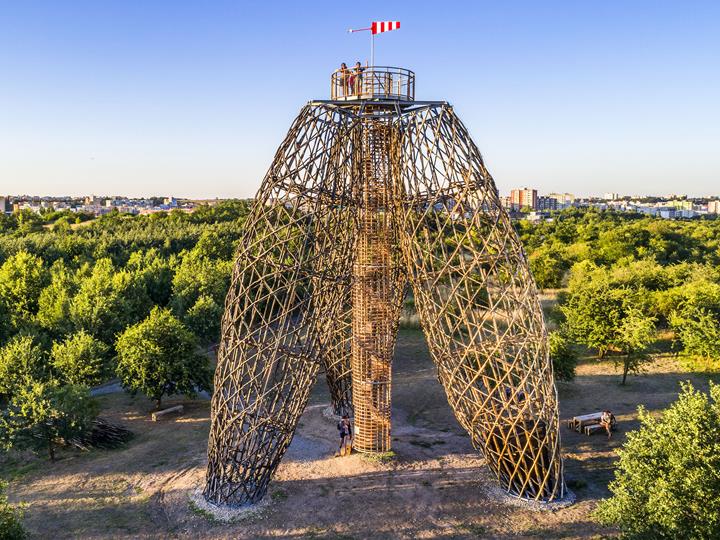

La estructura de la torre mirador está diseñada con madera de acacia, hecha de troncos con un diámetro de 80 mm. La estructura principal de apoyo consiste en tres postes, sobre los cuales se suspende una escalera de caracol. Los postes de la torre están hechos de una estructura de celosía con la forma de un barril alargado. En la parte superior, los postes están interconectados con de tres aros de acero y una estructura triangular de acero.

La torre tiene 23,5 m de altur con el mirador situado a 20 metros sobre la elevación del suelo. La torre de observación puede albergar hasta 9 personas durante las operaciones típicas.

Análisis estructural

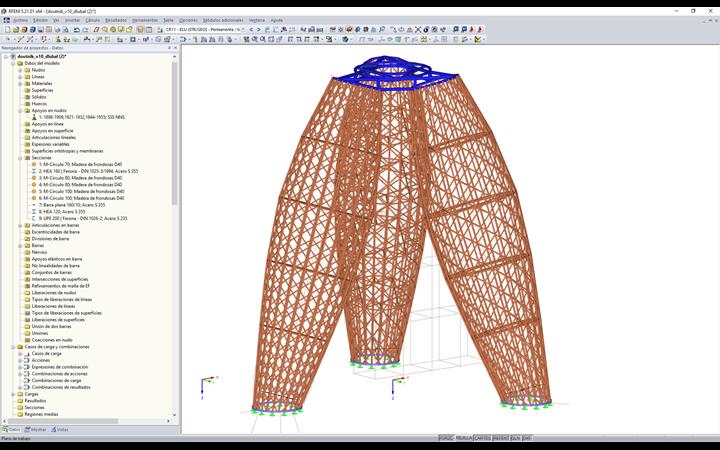

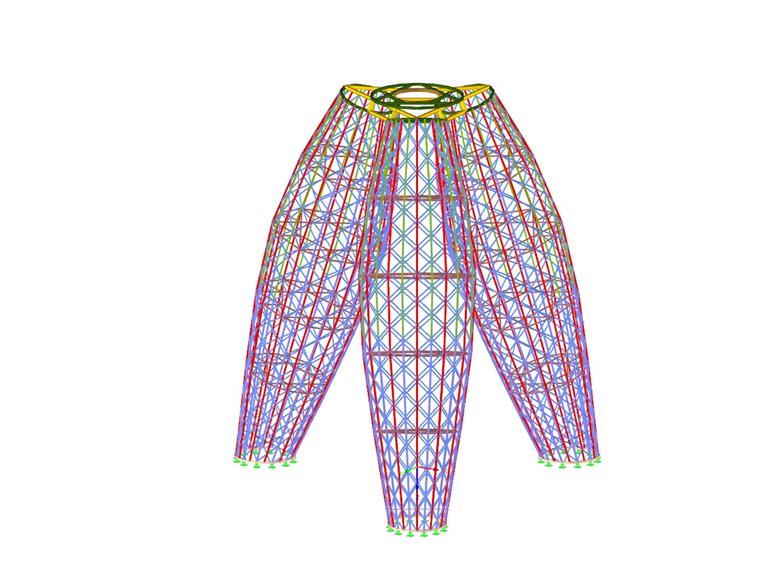

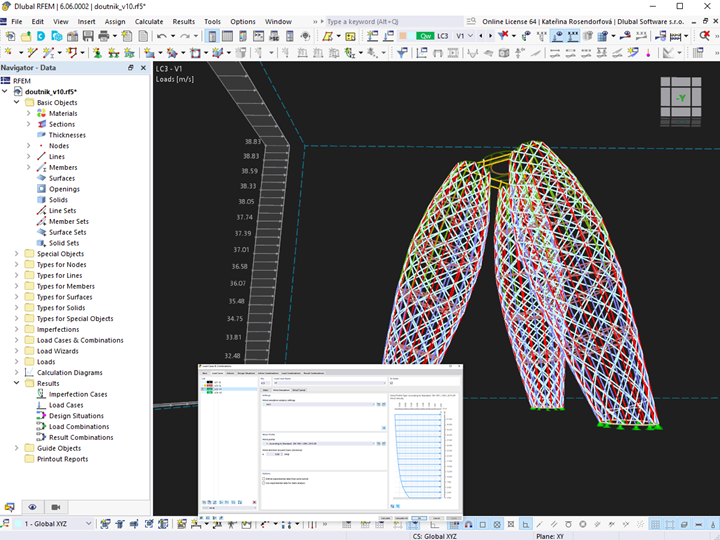

El modelo de RFEM se ha creado inicialmente importando el modelo arquitectónico desde AutoCAD. Se han aplicado las articulaciones de los extremos en todas las barras, aunque algunas de las barras se superponen.

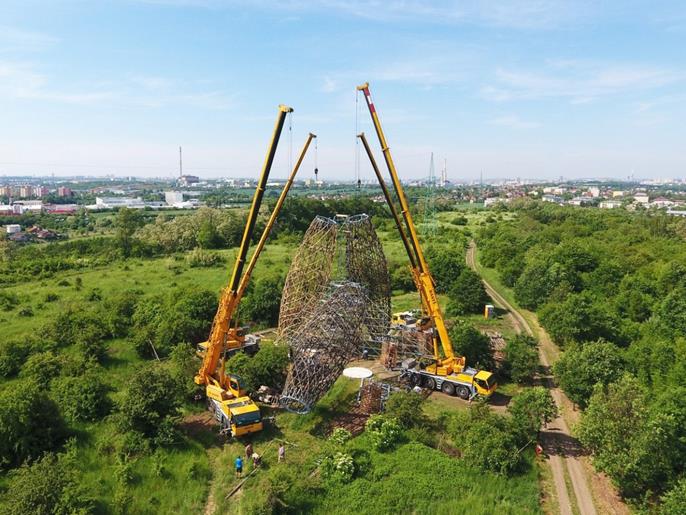

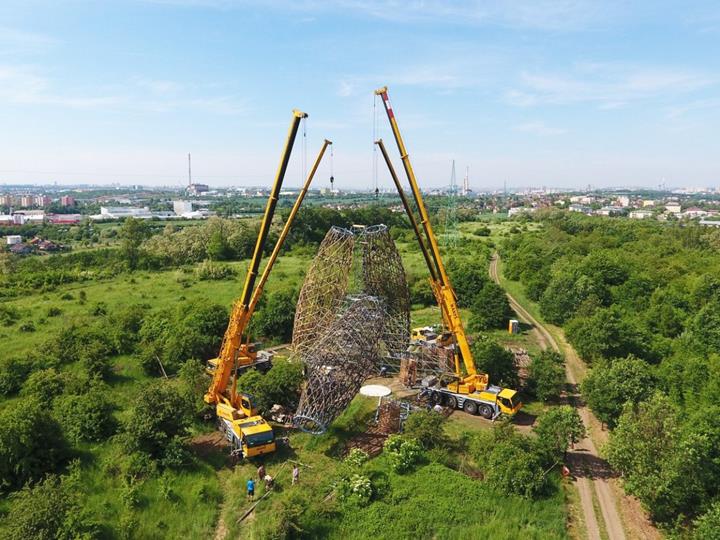

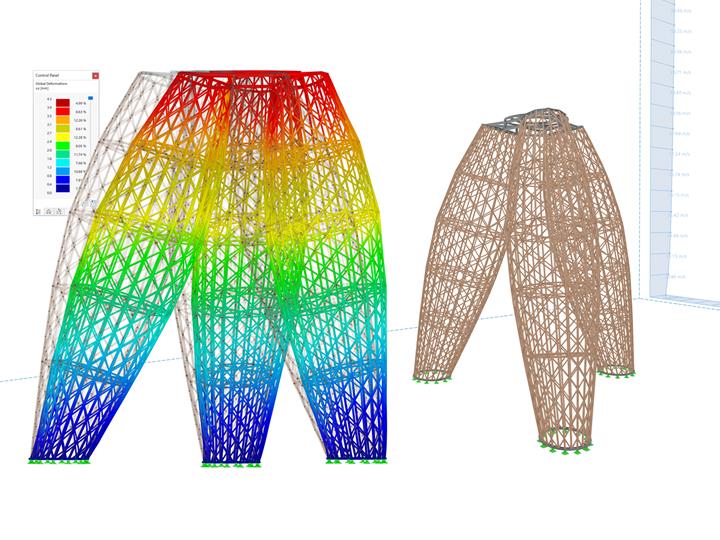

El cálculo de RFEM incluye un análisis de segundo orden con el método Picard. Para el cálculo, se ha tenido en cuenta un posible hundimiento progresivo de la estructura donde sólo puede fallar uno de los elementos con más cargas (roturas). El modelo también se ha utilizado para verificar varias fases de construcción cuando se instala la estructura con grúas.
