Tour d'observation Doubravka à Prague - Kyje, République tchèque

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

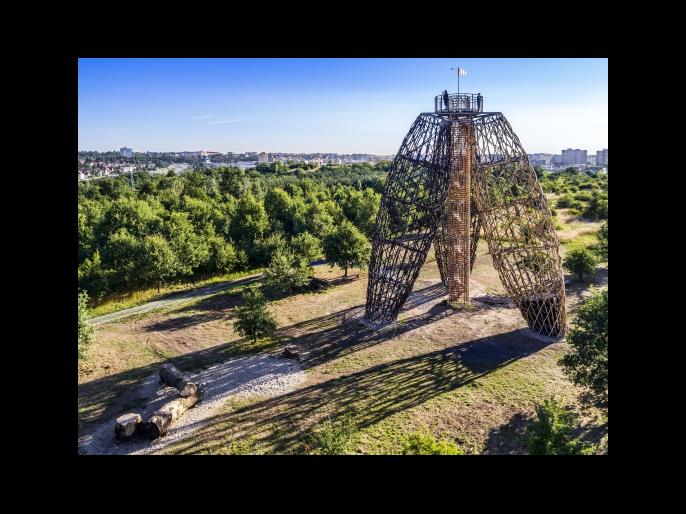

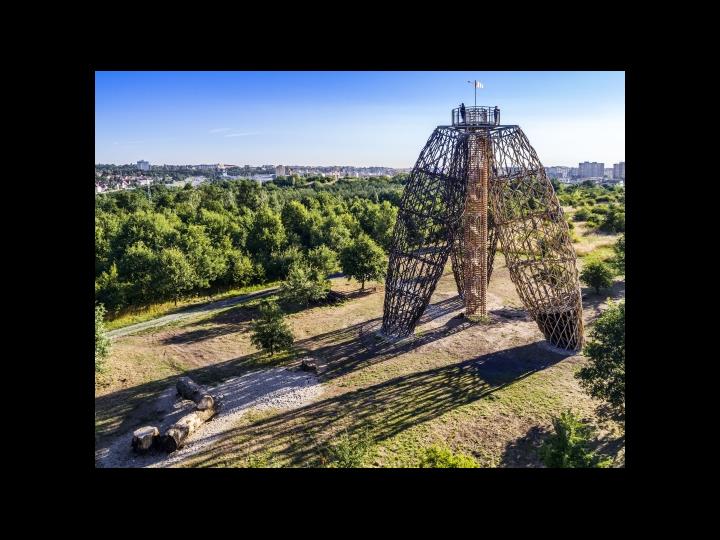

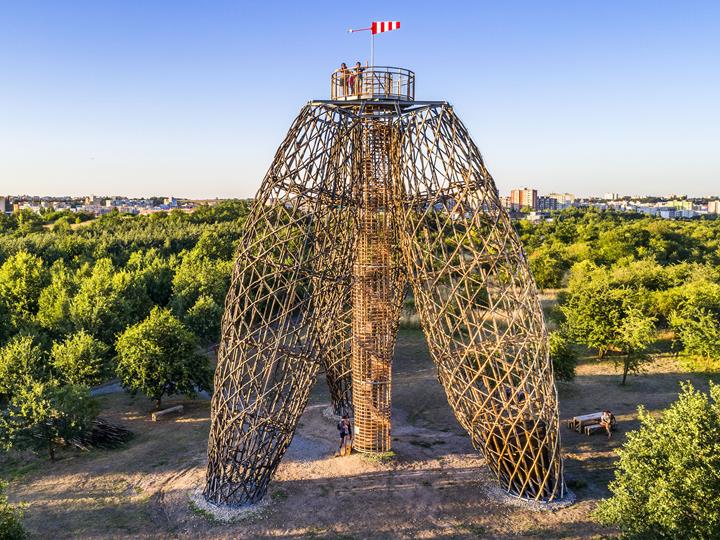

Une tour d'observation d'un genre unique a été ouverte aux visiteurs à Kyje, près de Prague, en juin 2018. Ce projet a été conçu par l'architecte de renommée mondiale Martin Rajniš. Une grande importance a été accordée à l'utilisation de matériaux naturels et facilement renouvelables lors de l'élaboration de ce projet.Cette tour a été fabriquée avec des rondins de bois d'acacia d'un diamètre de 80 mm. La structure porteuse principale se compose de trois « jambes » auxquelles est suspendu un escalier en colimaçon. Ces jambes sont constituées d'une structure en treillis dont la forme évoque un tonneau allongé. Les jambes sont reliées au sommet de la structure par trois cercles en acier et une structure triangulaire, également en acier.La tour fait 23,5 m de haut tandis que sa plate-forme panoramique se situe à 20 m au-dessus du sol. L'accès est généralement limité à neuf personnes au maximum.

Maître d'ouvrage Landia Management s.r.o
Opérateur District n°14 de Prague
Architecte Huť architektury Martin Rajniš s.r.o.
Prof. Ing. arch. Martin Rajniš
calcul de structure STATIC Solution s.r.o.
Ing. Tomáš Fremr, Ph.D.

Modèle

calcul de structure

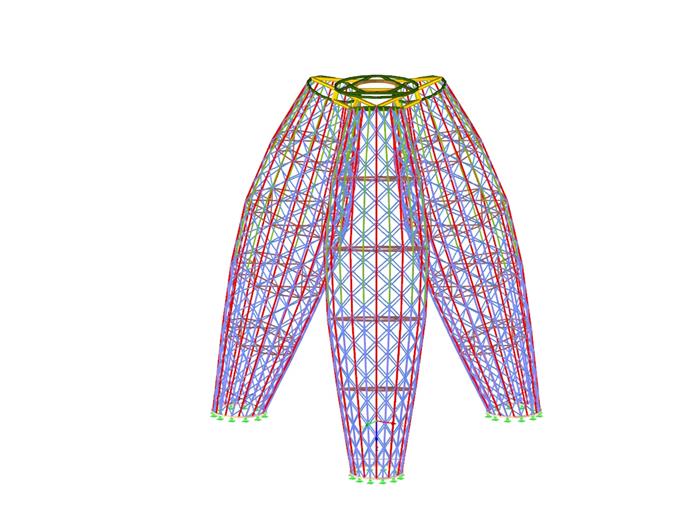

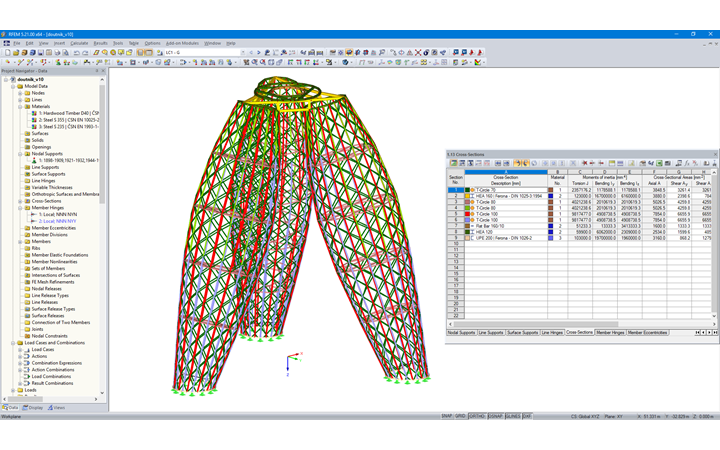

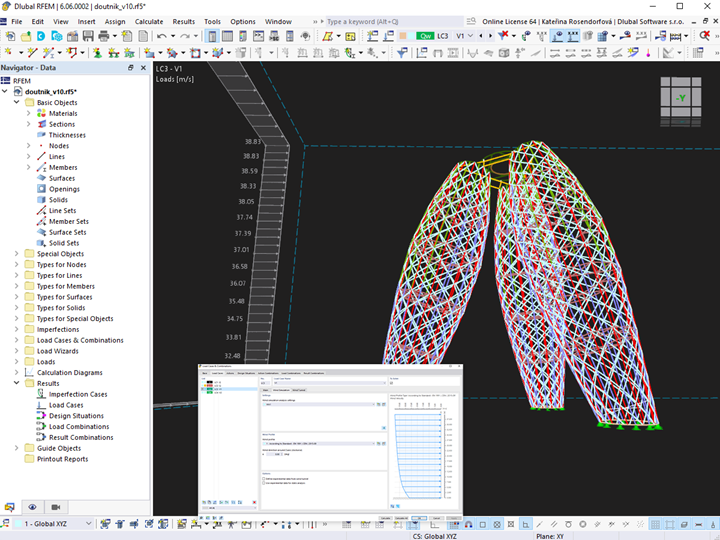

Le modèle utilisé dans RFEM a été créé à partir d'un modèle AutoCAD auquel un architecte avait appliqué les charges. Des articulations ont été placées de manière classique aux extrémités de toutes les tiges, bien que ces tiges se chevauchent.

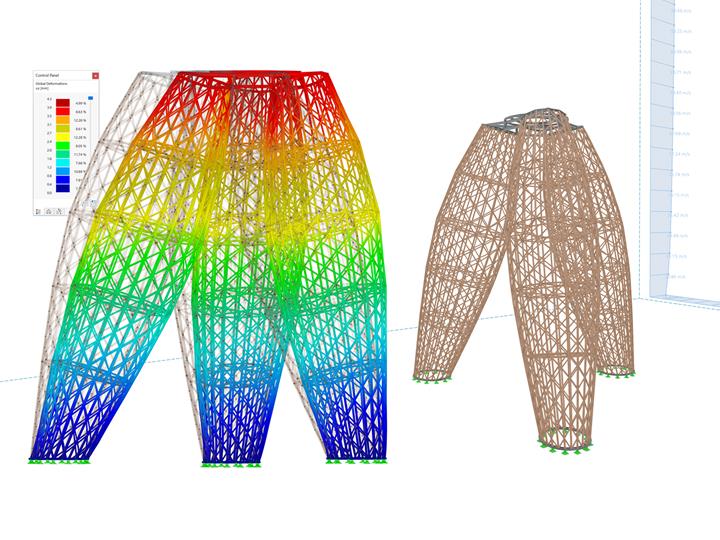

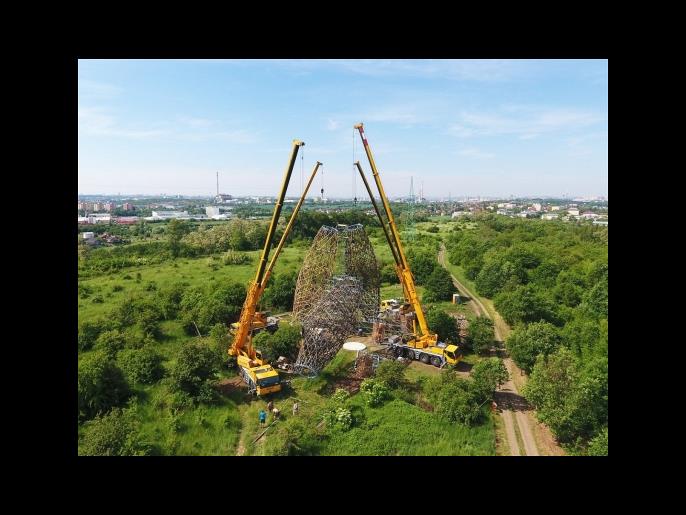

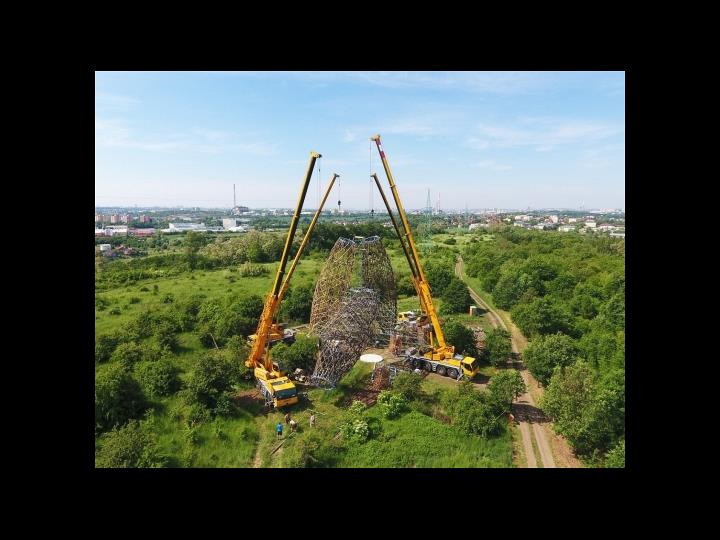

Le calcul dans RFEM a été réalisé selon l'analyse du second ordre et la méthode de Picard. L'éventualité d'un effondrement progressif de la construction a été considérée durant le calcul. La rupture de l'un des éléments les plus chargés (sous l'effet de rafales, par exemple) aurait une influence considérable sur la répartition des efforts internes dans la structure. Ce modèle a également permis de vérifier l'état de la structure lorsqu'elle serait soulevée à l'aide d'une grue lors de la phase d'assemblage.

Adresse du projet


Mots-clés

Tour d'observation de Doubravka
