Torre panoramica di Doubravka, Praga - Kyje, Repubblica Ceca

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

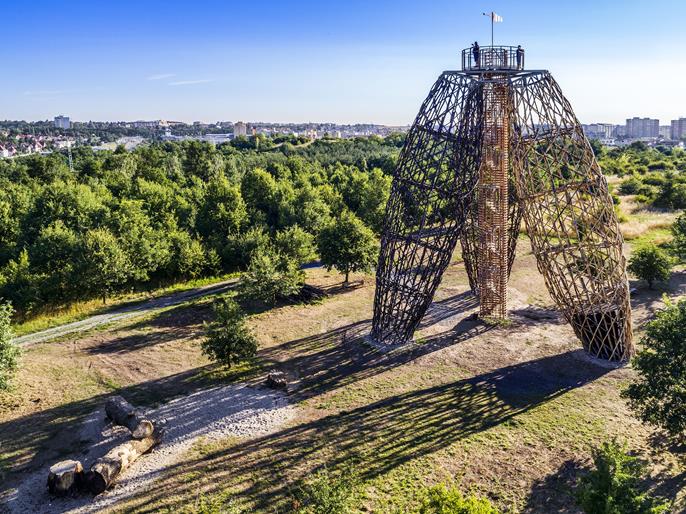

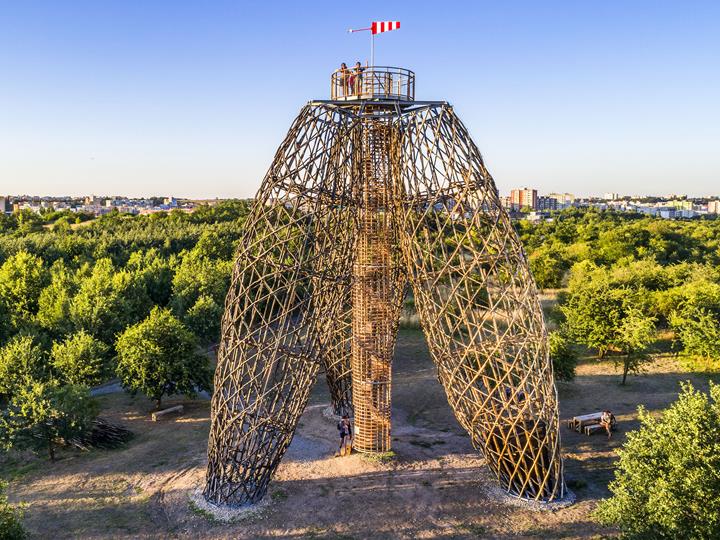

Nel giugno 2018, nel distretto comunale di Praga, Kyje, è stata inaugurata una nuova torre panoramica dal famoso architetto Martin Rajniš. Durante la progettazione della torre panoramica, è stata data la massima importanza all'utilizzo di materiali naturali facilmente rinnovabili.La struttura della torre panoramica è stat realizzata con pali in legno di acacia di un diametro di 80 mm. La struttura portante principale è costituita da tre "gambe", su cui è sospesa una scala a chiocciola. Le gambe della torre sono costituite da una struttura reticolare a forma di botte allungata. Nella parte superiore, le gambe sono interconnesse tramite tre anelli di acciaio ed una struttura in acciaio a forma triangolare.La torre è alta 23,5 m, la piattaforma di osservazione si trova a 20 metri da terra. Nel normale funzionamento, l'ingresso alla torre è consentito ad un massimo di 9 persone.

Ponteggi Landia Management s.r.o
Operatore Distretto municipale di Praga 14
Architetto Huť architektury Martin Rajniš s.r.o.
Prof. Ing. arch. Martin Rajniš
Analisi strutturale STATIC Solution s.r.o.
Ing. Tomáš Fremr, Ph.D.

Modello

Analisi strutturale

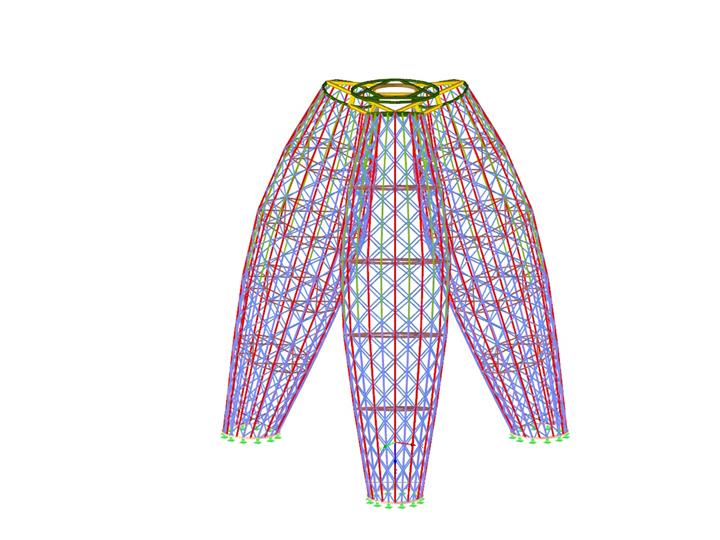

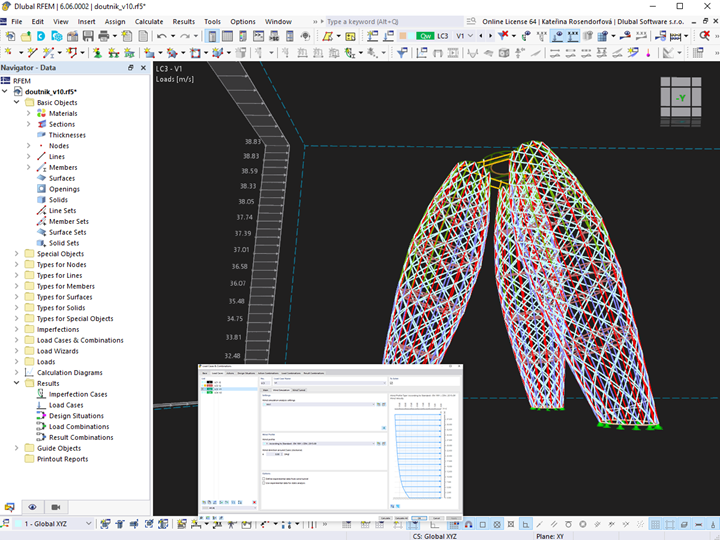

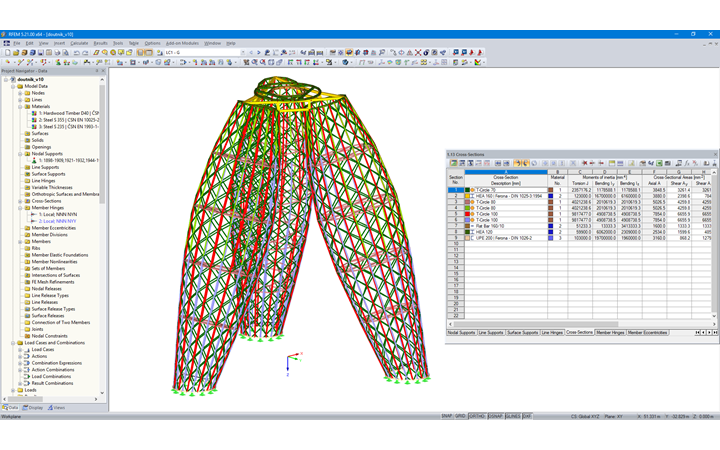

Il modello in RFEM è stato creato utilizzando il modello architettonico importato da AutoCAD. Gli svincoli sono stati posizionati nel modo classico, alle estremità di tutte le aste, sebbene le singole aste si sovrappongano di fatto.

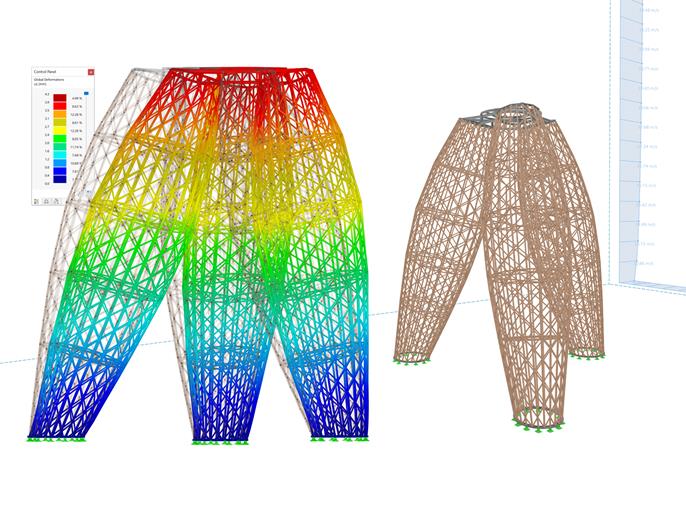

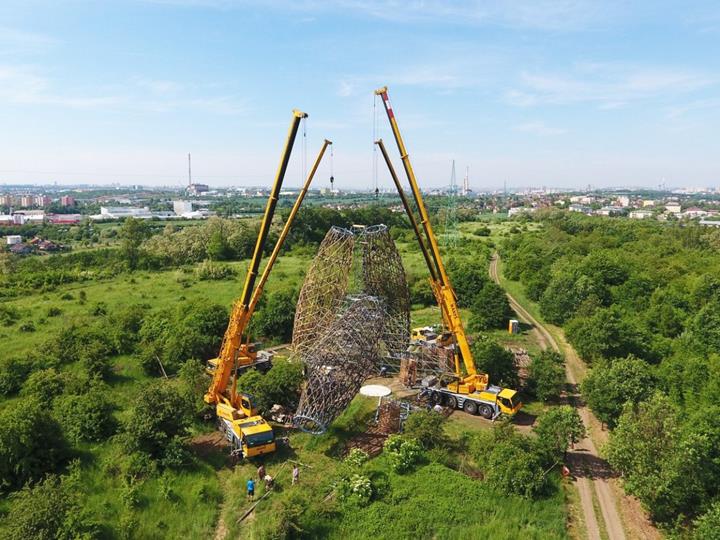

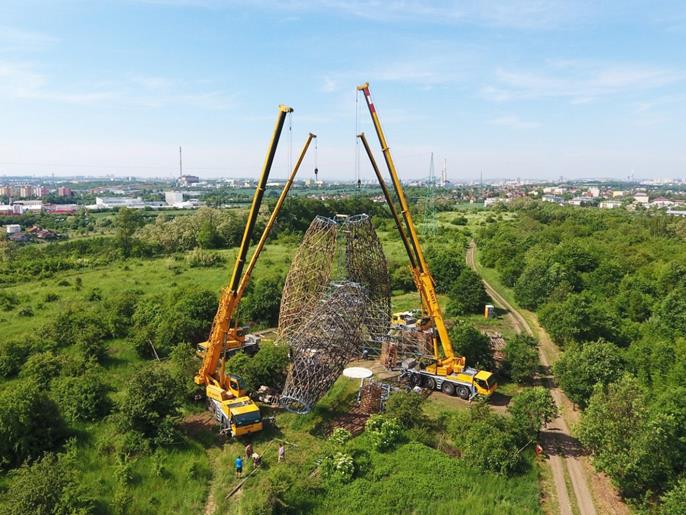

Il calcolo in RFEM è stato eseguito con l'analisi del secondo ordine, il metodo Picard. Nel progetto, è stato preso in considerazione un possibile cedimento progressivo della struttura, ovvero, una situazione in cui alcuni degli elementi più carichi collassano (rottura). Il modello stesso è stato utilizzato anche per verificare la fase di costruzione durante il sollevamento ed il posizionamento della struttura.

Posizione del progetto


Parole chiave

Torre panoramica di Doubravka
