Wieża widokowa Doubravka w Pradze - Kyje, Republika Czeska

Projekt klienta

Inwestor Landia Management s.r.o
Operator Dzielnica Praga 14
Architekt Huť architektury Martin Rajniš s.r.o
Prof. arch. Martin Rajniš
Analiza statyczno-wytrzymałościowa STATIC Solution s.r.o
Ing. Tomáš Fremr, Ph.D.

W czerwcu 2018 w dzielnicy Pragi, Kyje, otwarto niezwykłą wieżę widokową, zaprojektowaną przez światowej sławy architekta, Martina Rajniša. Podczas projektowania wieży specjalny nacisk położono na zastosowanie materiałów z naturalnych surowców odnawialnych.

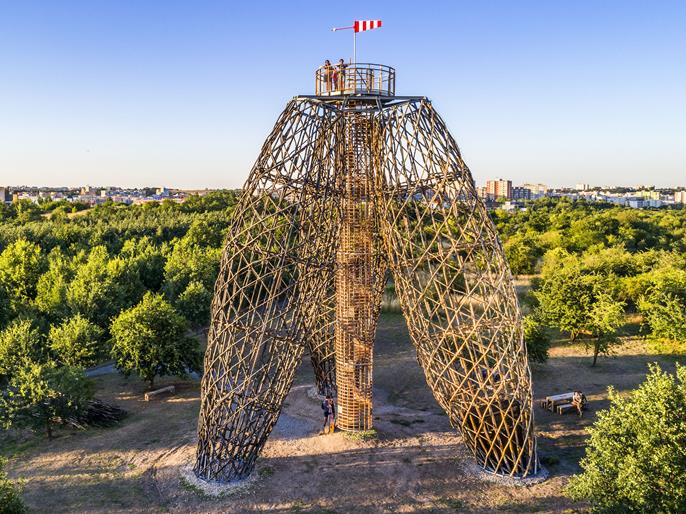

Wieżę wykonano z kłód drewna akacjowego o średnicy 80 mm. Główna konstrukcja wsporcza składa się z trzech nóg, do których podwieszone są spiralne schody. Nogi konstrukcji wykonane są z kratownicy w kształcie wydłużonej beczki. W górnej części są one ze sobą połączone za pomocą trzech stalowych obręczy oraz trójkątnej konstrukcji stalowej.

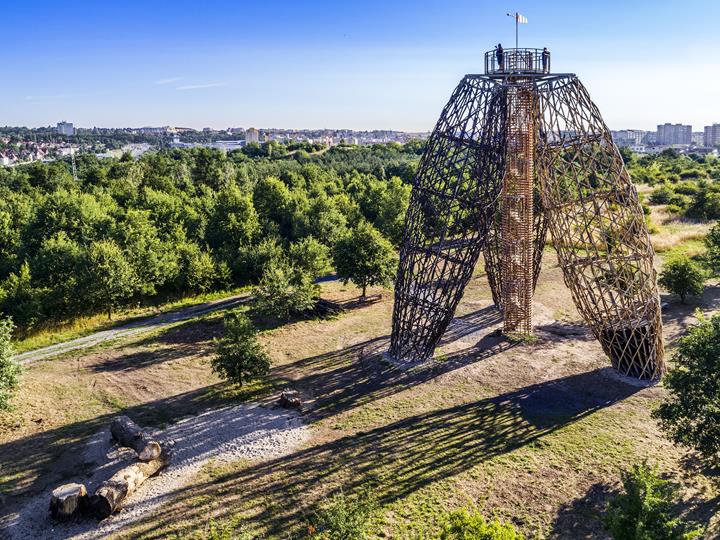

Wysokość wieży wynosi 23,5 m, platforma widokowa jest umieszczona 20 m nad ziemią. Podczas normalnej eksploatacji na wieży widokowej może przebywać jednocześnie maksymalnie 9 osób.

Analiza statyczno-wytrzymałościowa

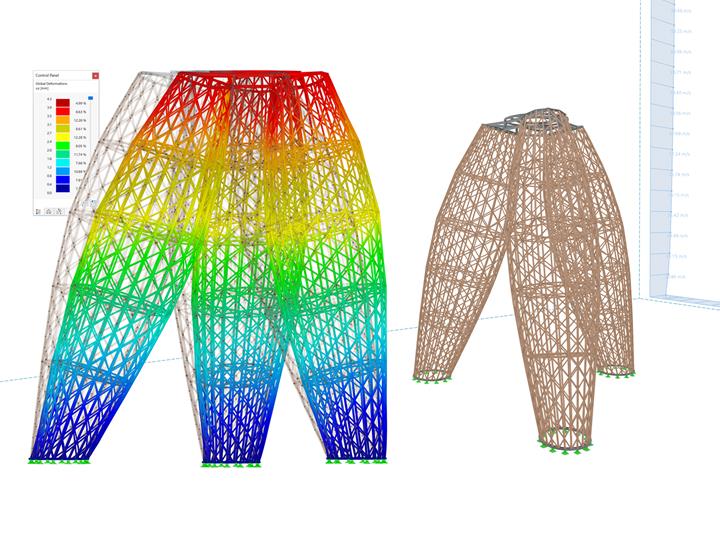

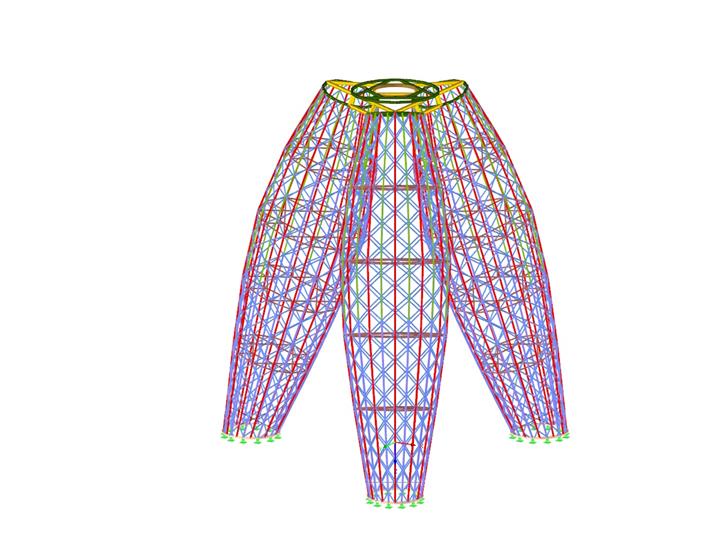

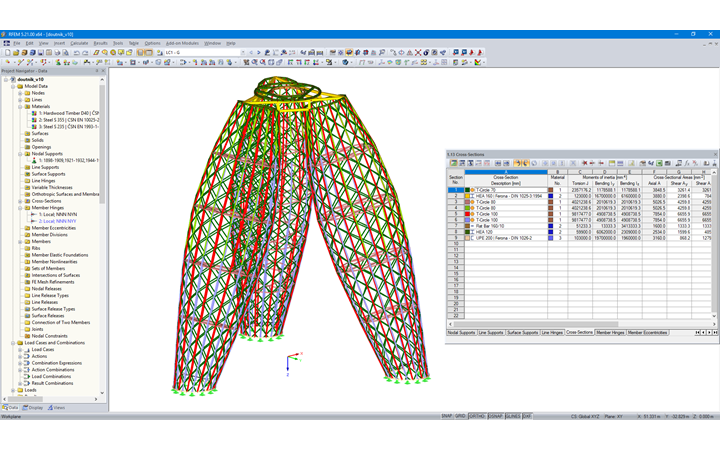

Model w programie RFEM utworzono na podstawie modelu architektonicznego zaimportowanego z programu AutoCAD. Zgodnie z podejściem konserwatywnym połączenia umieszczono na końcach wszystkich prętów, chociaż w rzeczywistości poszczególne pręty przecinają się.

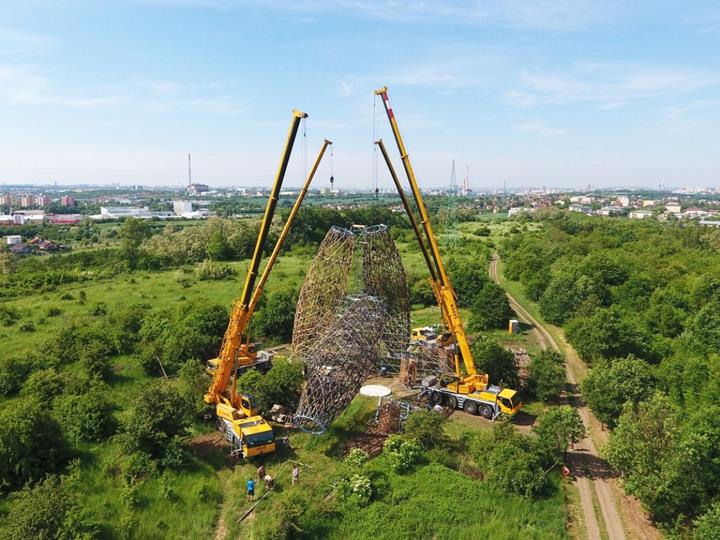

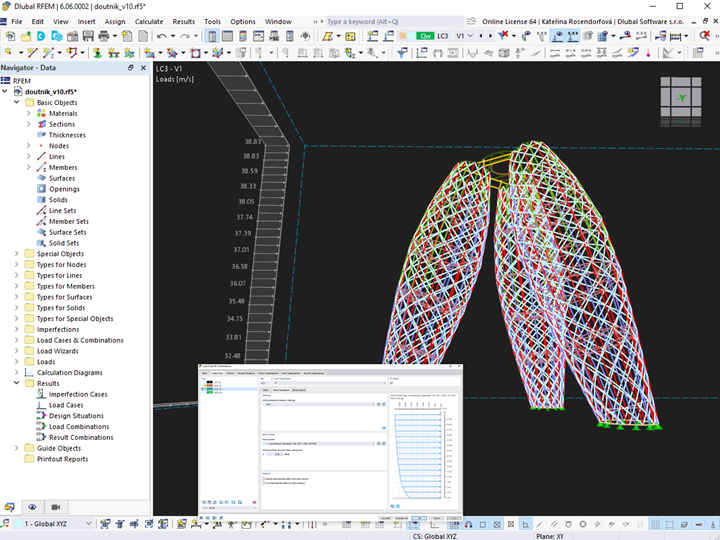

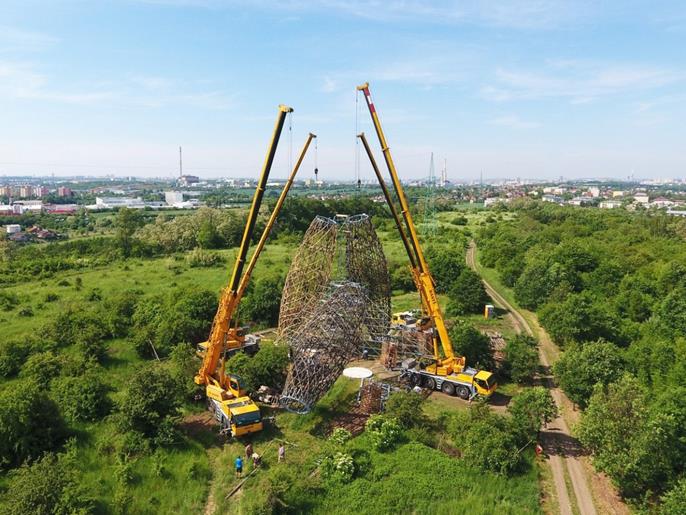

Obliczenia w programie RFEM przeprowadzono zgodnie z analizą drugiego rzędu, metodą Picarda. W obliczeniach uwzględniono możliwość postępującego zawalenia się konstrukcji, a więc sytuację, w której jeden z najbardziej obciążonych elementów ulega uszkodzeniu (pęka). Model wykorzystano także do uwzględnienia ustawienia konstrukcji przy pomocy dźwigu na etapie budowy.
